Cuppen Phanh Xe Ô Tô: Cấu Tạo, Chức Năng và Tầm Quan Trọng

Cuppen phanh xe ô tô là một bộ phận nhỏ nhưng có vai trò cực kỳ quan trọng trong hệ thống phanh của xe, đảm bảo an toàn tối đa cho người lái và hành khách. Đây là các vòng đệm cao su mỏng, được lắp đặt khéo léo bên trong xi lanh phanh, đóng vai trò như một lớp đệm kín, ngăn chặn hiệu quả sự rò rỉ dầu phanh và bụi bẩn xâm nhập vào hệ thống. Việc hiểu rõ về cấu tạo, chức năng cũng như dấu hiệu hư hỏng của cuppen phanh sẽ giúp bạn bảo dưỡng xe đúng cách, duy trì hiệu suất phanh tối ưu và an toàn trên mọi hành trình. Bài viết này dành cho những chủ xe, thợ sửa xe hoặc bất kỳ ai quan tâm đến cơ chế hoạt động và bảo dưỡng hệ thống phanh của phương tiện.

Có thể bạn quan tâm: Cấu Tạo Bình Xăng Con Xe Ô Tô: Nguyên Lý Hoạt Động & Hướng Dẫn Bảo Dưỡng

Tóm tắt các đặc điểm chính của Cuppen phanh

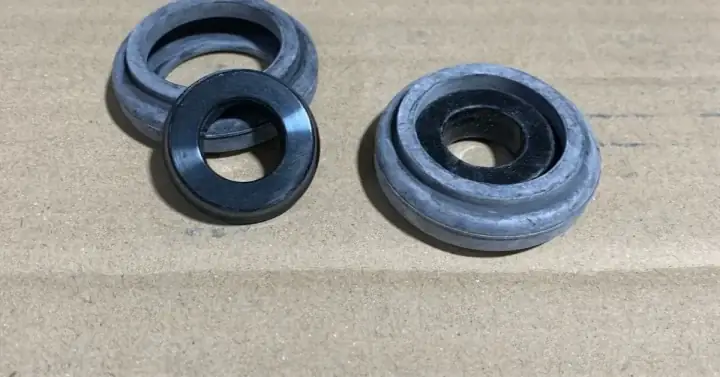

Cuppen phanh, hay còn gọi là phớt phanh, là chi tiết nhỏ nhưng quyết định đến sự vận hành ổn định của cả hệ thống phanh thủy lực. Về cơ bản, nó là một vòng đệm cao su đặc biệt, được lắp đặt tại các vị trí tiếp xúc chuyển động của piston trong xi lanh chính (main cylinder) và xi lanh bánh xe (wheel cylinder). Vai trò chính của nó là tạo kín và dẫn hướng cho piston, đảm bảo áp suất dầu phanh được truyền đi chính xác, từ đó tạo lực ma sát để thắng xe. Nếu cuppen phanh bị hỏng, hệ thống phanh sẽ mất hiệu lực, gây nguy hiểm nghiêm trọng.

Cấu tạo và vật liệu của cuppen phanh

Có thể bạn quan tâm: Cách Chỉnh Dây Côn Xe Ô Tô: Hướng Dẫn Từ A-z Cho Người Dùng Số Sàn

Chất liệu cao su chịu nhiệt và hóa chất

Cuppen phanh được làm từ các loại cao su tổng hợp cao cấp, phải đáp ứng được các yêu cầu khắt khe về độ bền cơ học, khả năng chịu nhiệt và chống lão hóa do dầu phanh. Các vật liệu phổ biến bao gồm Nitrile (NBR), Viton (FKM) hoặc các hợp chất cao su chuyên dụng khác. Những chất liệu này được lựa chọn vì khả năng chống trương nở, biến dạng khi tiếp xúc lâu dài với dầu phanh DOT 3, DOT 4 hoặc DOT 5.1.

Hình dạng và kích thước

Về hình dạng, cuppen phanh thường có dạng hình trụ rỗng, với một rãnh hoặc mép viền (lip seal) hướng vào trong để tạo kín. Kích thước của nó được thiết kế chính xác theo từng loại xi lanh phanh khác nhau, đảm bảo sự vừa khít hoàn hảo giữa piston và thành xi lanh. Độ chính xác này là yếu tố then chốt để duy trì áp suất dầu trong hệ thống.

Nguyên lý hoạt động của cuppen phanh trong hệ thống thủy lực

Tạo kín và duy trì áp suất

Khi người lái đạp phanh, lực từ bàn đạp được khuếch đại qua trợ lực phanh (nếu có) và truyền đến xi lanh chính. Piston trong xi lanh chính dịch chuyển, nén dầu phanh và tạo áp suất. Tại thời điểm này, cuppen phanh đóng vai trò như một “van một chiều”, ngăn không cho dầu chảy ngược lại về phía người lái, đồng thời duy trì áp suất ổn định trong đường ống phanh để truyền lực đến các xi lanh bánh xe.

Dẫn hướng và giảm ma sát

Bên cạnh chức năng tạo kín, cuppen phanh còn có nhiệm vụ dẫn hướng cho piston, giúp nó di chuyển thẳng, ổn định dọc theo trục xi lanh mà không bị lệch hoặc kẹt. Bề mặt của cuppen phanh thường được thiết kế để tạo một lớp màng dầu mỏng, giúp giảm ma sát trong quá trình piston hoạt động, từ đó kéo dài tuổi thọ cho cả cụm xi lanh.

Có thể bạn quan tâm: Cách Mở Cốp Xe Ô Tô Bị Kẹt – Hướng Dẫn Chi Tiết Từ A-z

Vị trí và phân loại cuppen phanh trên xe

Cuppen phanh trong xi lanh chính (Main Cylinder Cup)

Đây là cuppen phanh lớn nhất và quan trọng nhất trong hệ thống. Nó được lắp đặt trên piston chính của xi lanh chính, nơi trực tiếp tạo ra áp suất dầu ban đầu. Ngoài chức năng tạo kín chính, cuppen này còn có một rãnh nhỏ để kiểm soát mức dầu phanh trong bình chứa, đảm bảo luôn có đủ dầu để duy trì áp suất.

Cuppen phanh trong xi lanh bánh xe (Wheel Cylinder Cup)

Xuất hiện ở hệ thống phanh tang trống (drum brake), cuppen phanh trong xi lanh bánh xe có kích thước nhỏ hơn, được lắp trên piston của xi lanh bánh xe. Khi dầu phanh có áp suất đi đến, piston được đẩy ra, ép guốc phanh vào tang trống để tạo lực hãm. Cuppen phanh tại vị trí này phải chịu được điều kiện khắc nghiệt hơn do tiếp xúc gần với nhiệt độ cao từ quá trình ma sát.

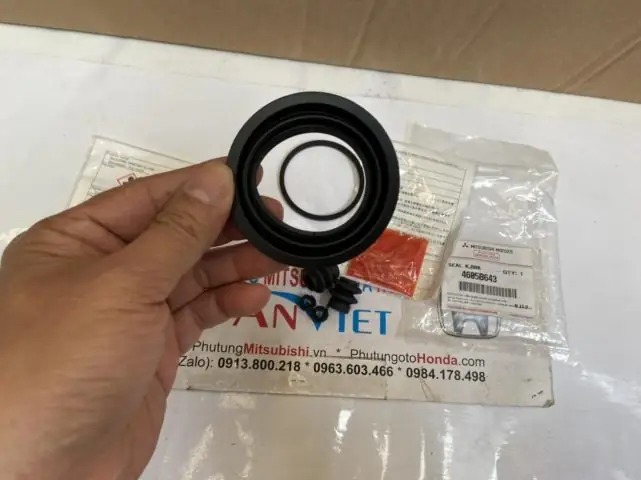

Cuppen phanh trên khep phanh đĩa (Brake Caliper Seal)

Mặc dù không phải lúc nào cũng được gọi là “cuppen”, nhưng các phớt (seal) trên kẹp phanh đĩa (brake caliper) hoạt động trên cùng một nguyên lý. Chúng đảm bảo piston kẹp phanh di chuyển chính xác để ép má phanh vào đĩa, đồng thời ngăn dầu rò rỉ ra ngoài.

Dấu hiệu nhận biết cuppen phanh bị hỏng

Bàn đạp phanh mềm, mất lực

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Đánh Bass Xe Ô Tô Tại Nhà Hiệu Quả, Chuyên Nghiệp

Đây là triệu chứng điển hình và nguy hiểm nhất. Khi cuppen phanh bị chai cứng, nứt vỡ hoặc biến dạng, nó không còn khả năng tạo kín hiệu quả. Dầu phanh sẽ bị rò rỉ qua khe hở, dẫn đến mất áp suất. Người lái sẽ cảm nhận rõ rệt bàn đạp phanh “lụp” xuống sàn, cần đạp nhiều lần hoặc phải dùng lực rất lớn mới có thể hãm được xe.

Rò rỉ dầu phanh

Dầu phanh có màu vàng nhạt hoặc hổ phách, thường để lại vệt bóng trên các bộ phận kim loại hoặc trên nền gara. Nếu bạn phát hiện vệt dầu dưới gầm xe, đặc biệt gần bánh xe hoặc khu vực chân phanh, rất có thể cuppen phanh đang bị rò rỉ. Việc để tình trạng này kéo dài sẽ làm giảm mức dầu phanh trong bình chứa, khiến hệ thống dễ hút khí và mất phanh hoàn toàn.

Hiệu suất phanh giảm rõ rệt

Xe cần quãng đường phanh dài hơn, hoặc phải đạp phanh sâu hơn mới có thể giảm tốc độ như trước. Điều này cho thấy áp suất dầu phanh không còn ổn định, một phần nguyên nhân đến từ cuppen phanh không còn hoạt động hiệu quả.

Tiếng kêu bất thường khi phanh

Trong một số trường hợp, khi cuppen phanh bị lệch hoặc biến dạng, piston có thể bị kẹt hoặc di chuyển không ổn định, gây ra tiếng kêu “lạch cạch” hoặc “rít” khi đạp phanh.

Hậu quả nghiêm trọng nếu không thay thế cuppen phanh kịp thời

Mất phanh hoàn toàn

Đây là nguy cơ lớn nhất. Khi cuppen phanh hỏng nặng, áp suất trong hệ thống phanh sẽ sụt giảm nhanh chóng, dẫn đến mất hoàn toàn khả năng hãm xe. Hậu quả có thể là tai nạn giao thông nghiêm trọng, đe dọa tính mạng người lái, hành khách và người tham gia giao thông khác.

Hư hỏng các bộ phận khác trong hệ thống phanh

Khi cuppen phanh bị hỏng, dầu phanh có thể rò rỉ ra ngoài, kéo theo bụi bẩn, nước và không khí xâm nhập vào hệ thống. Điều này làm tăng nguy cơ ăn mòn các đường ống phanh, xi lanh và các chi tiết kim loại khác, dẫn đến chi phí sửa chữa lớn hơn.

Ảnh hưởng đến hiệu quả của trợ lực phanh

Hệ thống trợ lực phanh chân không (vacuum brake booster) hoạt động dựa trên sự chênh lệch áp suất. Nếu cuppen phanh trong xi lanh chính bị hỏng, áp suất dầu không ổn định có thể ảnh hưởng ngược trở lại đến trợ lực phanh, làm giảm hiệu quả hỗ trợ lực khi đạp phanh.

Quy trình kiểm tra và thay thế cuppen phanh

Khi nào cần kiểm tra cuppen phanh?

Không có lịch thay thế cố định cho cuppen phanh, vì tuổi thọ của nó phụ thuộc vào điều kiện vận hành, chất lượng dầu phanh và tần suất sử dụng phanh. Tuy nhiên, các chuyên gia khuyên nên kiểm tra hệ thống phanh, bao gồm cả cuppen, khi:

• Xe đã đi được khoảng 40.000 – 60.000 km.
• Thay dầu phanh định kỳ (thường là 2 năm một lần).
• Có bất kỳ dấu hiệu bất thường nào khi phanh (như đã nêu ở phần trên).
• Sau khi tháo dỡ, sửa chữa các cụm phanh.

Các bước tháo lắp và thay thế cuppen phanh

Việc thay thế cuppen phanh là một công việc kỹ thuật, đòi hỏi sự cẩn thận và chính xác. Dưới đây là quy trình cơ bản:

1. Chuẩn bị: Chuẩn bị đầy đủ dụng cụ chuyên dụng như kìm tuýp, cờ lê, tuýp, chén cờ lê, giẻ lau, dầu phanh mới, và bộ cuppen phanh thay thế chính hãng phù hợp với xe của bạn.
2. Xả dầu phanh: Trước khi tháo cụm xi lanh, cần xả bớt dầu phanh để tránh tràn ra ngoài.
3. Tháo cụm xi lanh: Tháo các ốc bắt cụm xi lanh chính hoặc xi lanh bánh xe ra khỏi xe. Tháo các đường ống dẫn dầu.
4. Tháo piston và cuppen cũ: Dùng dụng cụ chuyên dụng hoặc khí nén để đẩy piston ra khỏi xi lanh. Cẩn thận tháo cuppen cũ, ghi nhớ chiều lắp (có thể có dấu hiệu định vị).
5. Làm sạch xi lanh: Dùng giẻ sạch và dung môi chuyên dụng để vệ sinh bên trong xi lanh, loại bỏ hoàn toàn cặn bẩn, dầu cũ và mảnh vụn. Lưu ý: Không dùng vật cứng để cọ xát, có thể làm xước thành xi lanh.
6. Lắp cuppen mới: Tra một lớp dầu phanh mỏng lên cuppen mới và thành trong của xi lanh. Lắp cuppen mới vào vị trí chính xác, đảm bảo không bị lệch hoặc vặn xoắn.
7. Lắp piston: Nhẹ nhàng đưa piston về vị trí ban đầu, đảm bảo nó di chuyển trơn tru.
8. Lắp lại cụm xi lanh: Lắp cụm xi lanh vào xe, siết các ốc bắt theo mô-men quy định của nhà sản xuất.
9. Xả khí phanh: Đây là bước cực kỳ quan trọng sau khi tháo lắp hệ thống phanh. Phải xả hết khí trong đường ống để đảm bảo bàn đạp phanh chắc và hệ thống hoạt động hiệu quả.
10. Kiểm tra và vận hành thử: Kiểm tra lại các điểm nối có bị rò rỉ không, sau đó lái thử xe ở tốc độ thấp để kiểm tra hiệu quả phanh.

Cách lựa chọn cuppen phanh chính hãng và chất lượng

Xác định đúng chủng loại xe

Đây là yếu tố quan trọng nhất. Mỗi dòng xe, thậm chí là từng phiên bản, có thể sử dụng loại cuppen phanh khác nhau. Bạn cần xác định chính xác:

• Hãng xe (Toyota, Honda, Hyundai, Kia, Ford, Chevrolet…)
• Dòng xe (Camry, Civic, Accent, Morning…)
• Năm sản xuất
• Loại hệ thống phanh (đĩa hoặc tang trống)

Ưu tiên sản phẩm chính hãng (OEM)

Cuppen phanh chính hãng được sản xuất theo đúng tiêu chuẩn kỹ thuật của nhà máy, đảm bảo độ chính xác về kích thước, chất liệu và độ bền. Các thương hiệu uy tín như Hyundai Motors (HMC), Bosch, Akebono, Brembo, hoặc các nhà cung cấp chuyên về phụ tùng phanh như VALEO, Mando… là những lựa chọn đáng tin cậy.

Kiểm tra chất liệu và xuất xứ

Nên chọn cuppen phanh làm từ cao su NBR hoặc FKM, có khả năng chịu nhiệt và chống lão hóa cao. Tránh các sản phẩm không rõ nguồn gốc, giá rẻ, vì chất liệu kém có thể nhanh bị chai cứng, nứt vỡ và gây mất an toàn.

Bảo dưỡng hệ thống phanh để kéo dài tuổi thọ cuppen phanh

Thay dầu phanh định kỳ

Dầu phanh hút ẩm theo thời gian, làm giảm điểm sôi và tăng nguy cơ ăn mòn các chi tiết bên trong, trong đó có cuppen phanh. Việc thay dầu phanh theo định kỳ (thường là 2 năm một lần hoặc theo khuyến nghị của hãng) là cách tốt nhất để bảo vệ cuppen phanh và toàn bộ hệ thống.

Vệ sinh hệ thống phanh

Giữ cho các cụm phanh, đặc biệt là xi lanh bánh xe, luôn sạch sẽ, không bị bám bẩn, bùn đất. Việc vệ sinh định kỳ giúp giảm nguy cơ bụi bẩn xâm nhập vào cuppen phanh, gây mài mòn và rò rỉ.

Tránh tình trạng phanh gấp, phanh liên tục ở tốc độ cao

Những thói quen lái xe này tạo ra nhiệt lượng lớn trong hệ thống phanh, làm giảm tuổi thọ của dầu phanh và các chi tiết cao su như cuppen. Nên duy trì tốc độ hợp lý, giữ khoảng cách an toàn để có thể phanh từ từ, êm ái.

Tầm quan trọng của cuppen phanh trong an toàn lái xe

Cuppen phanh không phải là một chi tiết “phụ”, mà là một “chiếc chìa khóa” then chốt cho sự vận hành ổn định và an toàn của hệ thống phanh thủy lực. Một cuppen phanh tốt sẽ đảm bảo:

• Tạo lực phanh chính xác và nhất quán: Áp suất dầu được duy trì ổn định, giúp lực phanh phân bổ đều và dự đoán được.
• Bảo vệ hệ thống khỏi các tác nhân gây hại: Ngăn chặn hiệu quả sự xâm nhập của bụi bẩn, nước và không khí.
• Kéo dài tuổi thọ cho các bộ phận khác: Giảm mài mòn cho piston và xi lanh, hạn chế chi phí bảo dưỡng.

Việc chủ quan với một chi tiết nhỏ như cuppen phanh có thể dẫn đến những hậu quả khôn lường. An toàn giao thông là trách nhiệm của mỗi người tham gia giao thông, và việc hiểu rõ, kiểm tra, bảo dưỡng hệ thống phanh, trong đó có cuppen phanh, chính là một phần của trách nhiệm đó.

Kết luận

Cuppen phanh xe ô tô tuy là một bộ phận nhỏ bé nhưng lại đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn cho người lái và hành khách. Hiểu rõ cấu tạo, chức năng, các dấu hiệu hư hỏng và cách thay thế đúng cách sẽ giúp bạn chủ động hơn trong việc chăm sóc “người bạn đồng hành” của mình. Đừng coi nhẹ bất kỳ dấu hiệu bất thường nào từ hệ thống phanh, vì đó có thể là lời cảnh báo từ cuppen phanh. Hãy luôn ưu tiên sử dụng sản phẩm chính hãng và thực hiện bảo dưỡng định kỳ để chiếc xe của bạn luôn vận hành an toàn và bền bỉ trên mọi nẻo đường. Tìm hiểu thêm các kinh nghiệm bảo dưỡng và an toàn lái xe tại Thiên Minh Autosafety.
