Công tắc gạt mưa xe ô tô: Cấu tạo, nguyên lý và cách sửa lỗi

Công tắc gạt mưa xe ô tô là một bộ phận nhỏ bé nhưng đóng vai trò cực kỳ quan trọng trong việc đảm bảo tầm nhìn và an toàn cho người lái, đặc biệt khi di chuyển dưới trời mưa hoặc trong điều kiện thời tiết xấu. Dù sử dụng hàng ngày, không phải ai cũng hiểu rõ về cấu tạo, các chế độ hoạt động và cách xử lý khi nó gặp trục trặc. Bài viết này sẽ cung cấp một cái nhìn toàn diện, từ những kiến thức cơ bản nhất đến các hướng dẫn sửa chữa chuyên sâu, giúp bạn làm chủ hoàn toàn bộ phận này.

Tổng quan về công tắc gạt mưa trên ô tô

Có thể bạn quan tâm: Công Tắc Mở Cốp Xe Ô Tô: Cấu Tạo, Nguyên Lý Và Cách Xử Lý Sự Cố

Về cơ bản, công tắc gạt mưa xe ô tô là một thiết bị điều khiển điện-cơ khí, thường được tích hợp trên một cần gạt phía sau vô lăng. Chức năng chính của nó là cho phép người lái kích hoạt, điều chỉnh tốc độ của hệ thống gạt nước và thường đi kèm với chức năng phun nước rửa kính. Đây là cầu nối trực tiếp giữa người lái và mô-tơ gạt mưa, giúp làm sạch kính chắn gió một cách nhanh chóng, qua đó duy trì tầm nhìn rõ ràng và đảm bảo an toàn tối đa khi lái xe.

Công tắc gạt mưa xe ô tô là gì?

Có thể bạn quan tâm: Có Nên Lắp Công Tắc Ngắt Bình Xe Ô Tô Không?

Hiểu một cách đơn giản, đây là một dạng công tắc đa chức năng, cho phép bạn gửi tín hiệu điện đến các bộ phận khác trong hệ thống gạt nước. Nó không chỉ đơn thuần là “bật” và “tắt”. Thay vào đó, nó cung cấp nhiều tùy chọn điều khiển tinh vi hơn, giúp người lái thích ứng với các điều kiện thời tiết khác nhau, từ mưa phùn nhẹ đến mưa xối xả.

Vị trí và vai trò không thể thiếu

Trên hầu hết các dòng xe hiện đại, cần gạt mưa được đặt ở phía bên phải của trục vô lăng, đối diện với cần điều khiển đèn xi-nhan. Vị trí này được thiết kế để người lái có thể thao tác dễ dàng mà không cần rời tay khỏi vô lăng quá lâu, giảm thiểu sự mất tập trung khi đang di chuyển.

Vai trò của nó vượt xa việc chỉ gạt nước. Một hệ thống gạt mưa hoạt động tốt là yêu cầu bắt buộc trong các bài kiểm tra an toàn xe cơ giới ở nhiều quốc gia. Theo Cục Quản lý An toàn Giao thông Đường cao tốc Quốc gia Hoa Kỳ (NHTSA), tầm nhìn bị hạn chế là một trong những nguyên nhân hàng đầu gây ra tai nạn giao thông, và một chiếc công tắc gạt mưa đáng tin cậy chính là tuyến phòng thủ đầu tiên chống lại nguy cơ này.

Tại sao hiểu rõ bộ phận này lại quan trọng?

Việc nắm vững cách hoạt động của công tắc gạt mưa mang lại nhiều lợi ích thiết thực. Thứ nhất, bạn có thể sử dụng hiệu quả tất cả các tính năng mà nhà sản xuất trang bị, giúp lái xe thoải mái và an toàn hơn. Thứ hai, khi gặp sự cố, bạn có thể tự chẩn đoán sơ bộ nguyên nhân, tránh được những tình huống nguy hiểm trên đường và có thể tiết kiệm chi phí sửa chữa không cần thiết.

Cấu tạo chi tiết của công tắc gạt mưa

Có thể bạn quan tâm: Công Tắc Điều Khiển Cửa Kính Xe Ô Tô: Mọi Điều Cần Biết

Mặc dù trông đơn giản, bên trong cần điều khiển này là một cơ cấu khá phức tạp, kết hợp cả yếu tố cơ khí và điện tử. Cấu tạo có thể khác nhau đôi chút giữa các hãng xe, nhưng về cơ bản sẽ bao gồm các thành phần chính sau.

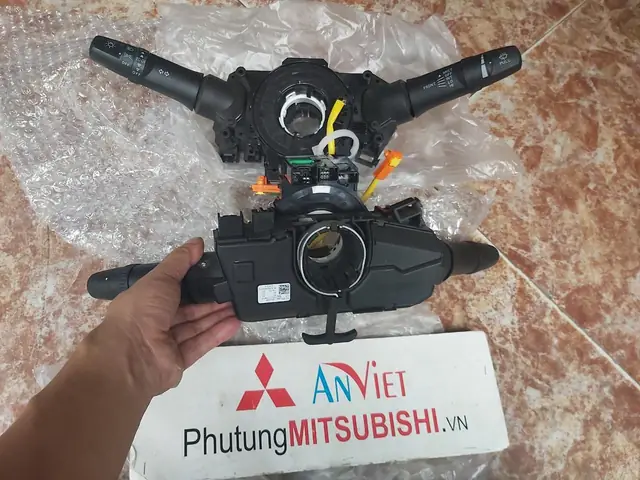

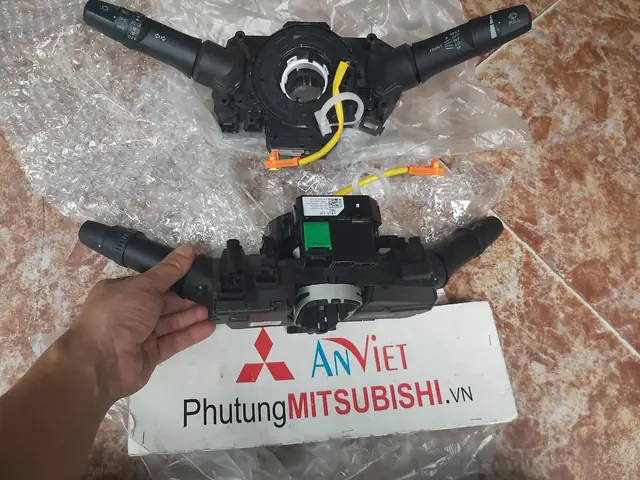

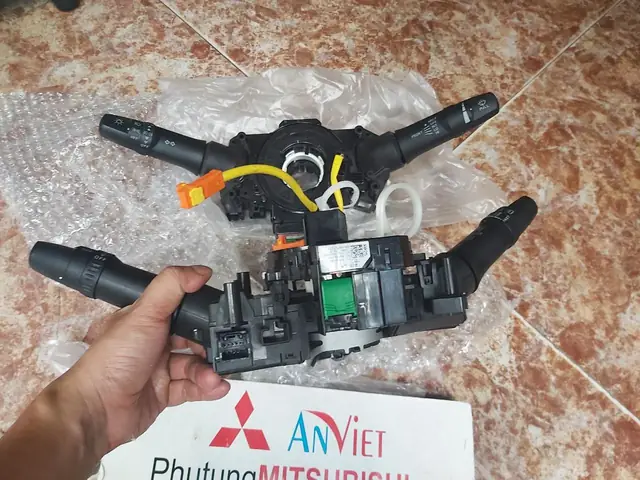

Cần điều khiển (Lever/Stalk)

Đây là bộ phận mà chúng ta tương tác trực tiếp, thường làm bằng nhựa cứng cao cấp. Trên thân cần có các ký hiệu và vạch chia, tương ứng với các chế độ hoạt động khác nhau như OFF, MIST, INT (Intermittent), LO (Low Speed), HI (High Speed). Một số xe còn có vòng xoay trên cần để điều chỉnh tần suất gạt của chế độ INT.

Các cụm tiếp điểm điện bên trong

Ẩn sau lớp vỏ nhựa là trái tim của công tắc: một bảng mạch nhỏ với nhiều lá đồng và tiếp điểm điện. Khi bạn xoay hoặc gạt cần điều khiển, các lẫy cơ khí bên trong sẽ di chuyển, tạo ra hoặc ngắt kết nối tại các tiếp điểm khác nhau. Mỗi kết nối này sẽ gửi một tín hiệu điện riêng biệt đến mô-đun điều khiển hoặc rơ-le của hệ thống gạt mưa.

Mạch điện và kết nối với mô-tơ gạt mưa

Công tắc không trực tiếp cấp nguồn cho mô-tơ gạt mưa, vì mô-tơ tiêu thụ dòng điện khá lớn. Thay vào đó, nó gửi tín hiệu điều khiển đến một hoặc nhiều rơ-le. Rơ-le này hoạt động như một công tắc điện từ công suất cao, sẽ đóng mạch để cấp dòng điện lớn từ ắc quy đến mô-tơ, làm cho cần gạt nước trên kính chắn gió chuyển động. Cơ chế này giúp bảo vệ các tiếp điểm mỏng manh bên trong công tắc khỏi bị hư hỏng do dòng điện cao.

Nguyên lý hoạt động cơ bản

Nguyên lý hoạt động của công tắc gạt mưa xe ô tô dựa trên việc đóng ngắt các mạch điện tương ứng với từng chế độ. Mỗi chế độ sẽ kích hoạt một đường đi dòng điện khác nhau, ra lệnh cho mô-tơ hoạt động theo một cách cụ thể.

Cơ chế điều khiển tốc độ gạt mưa

Mô-tơ gạt mưa thường có ít nhất hai cuộn dây tốc độ: một cho tốc độ thấp (LO) và một cho tốc độ cao (HI). Khi bạn chọn chế độ LO, công tắc sẽ gửi tín hiệu để rơ-le cấp điện cho cuộn dây tốc độ thấp. Tương tự, chế độ HI sẽ cấp điện cho cuộn dây tốc độ cao. Chế độ gạt gián đoạn (INT) phức tạp hơn, nó kích hoạt một mạch định thời gian (timer circuit), cấp điện cho mô-tơ trong một khoảng thời gian ngắn rồi ngắt, sau đó lặp lại chu kỳ.

Chức năng phun nước rửa kính

Khi bạn kéo cần gạt về phía mình (hoặc nhấn nút tùy thiết kế), một tiếp điểm riêng sẽ được kích hoạt. Tín hiệu này sẽ đồng thời thực hiện hai việc: cấp điện cho một máy bơm nhỏ để phun nước rửa kính lên kính chắn gió và đồng thời kích hoạt mô-tơ gạt mưa hoạt động ở tốc độ thấp trong vài chu kỳ để lau sạch bụi bẩn và dung dịch.

Chế độ gạt mưa tự động (Auto Wipers)

Trên các dòng xe cao cấp, hệ thống này còn được tích hợp cảm biến mưa gắn trên kính chắn gió. Cảm biến này sử dụng tia hồng ngoại để phát hiện lượng nước trên bề mặt kính. Dữ liệu từ cảm biến được gửi đến một mô-đun điều khiển. Khi đó, công tắc gạt mưa chỉ cần đặt ở chế độ “AUTO”. Mô-đun sẽ tự động quyết định khi nào cần bật gạt mưa và điều chỉnh tốc độ gạt nhanh hay chậm tùy thuộc vào cường độ mưa, mang lại sự tiện lợi tối đa cho người lái.

Hướng dẫn sử dụng các chế độ trên công tắc gạt mưa

Để khai thác tối đa hiệu quả của bộ phận này, bạn cần hiểu rõ ý nghĩa của các ký hiệu trên cần điều khiển.

Chế độ OFF/TẮT

Đây là vị trí mặc định khi hệ thống gạt mưa không hoạt động. Cần gạt thường ở vị trí trung tâm hoặc thấp nhất.

Chế độ MIST (Gạt một lần)

Thường được kích hoạt bằng cách đẩy nhẹ cần gạt lên trên và nó sẽ tự trở về vị trí OFF. Chế độ này dùng để gạt nước một lần duy nhất, rất hữu ích khi có sương mù, bụi bẩn hoặc mưa bay nhẹ bám trên kính mà không cần bật gạt liên tục.

Chế độ INT (Gạt gián đoạn)

Khi gạt cần xuống một nấc từ vị trí OFF, bạn sẽ kích hoạt chế độ gạt gián đoạn. Chế độ này phù hợp với điều kiện trời mưa phùn hoặc mưa nhỏ, khi không cần gạt liên tục. Nhiều xe cho phép bạn điều chỉnh khoảng thời gian nghỉ giữa các lần gạt bằng một vòng xoay trên cần.

Chế độ LO (Tốc độ thấp)

Gạt cần xuống nấc tiếp theo sẽ kích hoạt chế độ gạt liên tục ở tốc độ thấp (Low). Chế độ này phù hợp cho những cơn mưa vừa phải và ổn định.

Chế độ HI (Tốc độ cao)

Đây là vị trí thấp nhất của cần gạt, kích hoạt gạt mưa hoạt động liên tục ở tốc độ cao nhất (High). Chế độ này được sử dụng khi trời mưa rất to, xối xả, cần làm sạch kính chắn gió nhanh nhất có thể để đảm bảo tầm nhìn.

Kích hoạt bơm nước rửa kính

Như đã đề cập, thao tác kéo cần gạt về phía vô lăng sẽ kích hoạt bơm phun nước rửa kính, đồng thời lưỡi gạt sẽ tự động lau sạch bề mặt kính.

Các dấu hiệu nhận biết công tắc gạt mưa bị hỏng

Theo thời gian và quá trình sử dụng, công tắc gạt mưa có thể gặp trục trặc. Việc nhận biết sớm các dấu hiệu hư hỏng sẽ giúp bạn khắc phục kịp thời.

Gạt mưa không hoạt động

Đây là dấu hiệu rõ ràng nhất. Khi bạn bật công tắc ở mọi chế độ mà cần gạt nước không hề chuyển động, nguyên nhân có thể đến từ công tắc, cầu chì, rơ-le hoặc chính mô-tơ gạt mưa.

Gạt mưa chỉ hoạt động ở một tốc độ

Nếu bạn chỉ có thể sử dụng chế độ tốc độ cao (HI) mà không dùng được tốc độ thấp (LO) hoặc ngược lại, rất có thể các tiếp điểm điện tương ứng với tốc độ bị hỏng bên trong công tắc đã bị mòn hoặc cháy.

Gạt mưa không dừng đúng vị trí

Thông thường, khi bạn tắt gạt mưa, cần gạt sẽ tự động chạy hết một chu kỳ và dừng lại ở vị trí thấp nhất trên kính chắn gió. Nếu nó dừng lại giữa chừng hoặc ở một vị trí ngẫu nhiên, vấn đề có thể nằm ở mạch “park” (dừng) bên trong mô-tơ, nhưng đôi khi cũng do tín hiệu từ công tắc bị chập chờn.

Chức năng phun nước rửa kính bị lỗi

Nếu gạt mưa vẫn hoạt động bình thường nhưng bạn không thể phun nước rửa kính, nguyên nhân có thể do hỏng tiếp điểm điều khiển bơm nước trong công tắc, hoặc do chính bơm nước hoặc đường ống bị tắc.

Gạt mưa tự động bật/tắt bất thường

Khi không có mưa hoặc bạn không thao tác, hệ thống gạt mưa đột nhiên tự kích hoạt rồi tắt. Đây là dấu hiệu của việc chập điện bên trong cụm công tắc, gây ra các tín hiệu giả.

Nguyên nhân phổ biến gây hỏng công tắc gạt mưa

Hư hỏng có thể đến từ nhiều yếu tố, từ hao mòn tự nhiên đến các tác động bên ngoài.

Mòn tiếp điểm điện theo thời gian

Đây là nguyên nhân phổ biến nhất. Mỗi lần bạn sử dụng công tắc, các tiếp điểm kim loại bên trong sẽ trượt lên nhau, gây ra ma sát và tia lửa điện nhỏ. Qua hàng ngàn lần sử dụng, các tiếp điểm này sẽ bị mòn, oxy hóa hoặc cháy rỗ, dẫn đến kết nối điện không ổn định hoặc mất hoàn toàn.

Chập cháy do quá tải hoặc ẩm ướt

Nếu hệ thống điện của xe gặp sự cố quá tải, dòng điện cao có thể làm cháy các mạch điện mỏng manh bên trong công tắc. Ngoài ra, nếu khoang cabin bị ẩm ướt, hơi nước có thể lọt vào bên trong cụm công tắc gây ra hiện tượng đoản mạch.

Lỗi cơ khí bên trong cần gạt

Các chi tiết nhựa hoặc lẫy cơ khí bên trong có thể bị gãy, vỡ do tác động lực quá mạnh hoặc do lão hóa vật liệu, khiến bạn không thể chuyển đổi giữa các chế độ một cách trơn tru.

Hỏng rơ-le hoặc cầu chì liên quan

Đôi khi, vấn đề không nằm ở chính công tắc mà ở các bộ phận bảo vệ và điều khiển liên quan. Cầu chì bị đứt hoặc rơ-le bị hỏng sẽ ngăn dòng điện đến mô-tơ, dù cho công tắc vẫn gửi tín hiệu bình thường.

Hướng dẫn kiểm tra và sửa chữa công tắc gạt mưa tại nhà

Nếu bạn có một chút kiến thức về kỹ thuật ô tô, bạn có thể tự kiểm tra và khắc phục một số lỗi đơn giản.

Bước 1: Kiểm tra những yếu tố bên ngoài (Cầu chì, Rơ-le)

Trước khi tháo dỡ bất cứ thứ gì, hãy bắt đầu với những thứ đơn giản nhất. Tìm hộp cầu chì của xe (thường ở dưới bảng táp-lô hoặc trong khoang động cơ), xem sơ đồ để xác định cầu chì của hệ thống gạt mưa (Wiper) và kiểm tra xem nó có bị đứt không. Nếu cầu chì đứt, hãy thay thế bằng một cái mới có cùng chỉ số ampe. Đồng thời, bạn có thể thử hoán đổi rơ-le gạt mưa với một rơ-le tương tự (ví dụ như rơ-le còi) để xem vấn đề có được giải quyết không.

Bước 2: Tháo dỡ cụm công tắc (Lưu ý an toàn)

Nếu cầu chì và rơ-le đều ổn, vấn đề có thể nằm ở công tắc. Để tháo nó, bạn thường phải tháo lớp vỏ nhựa ốp quanh cột lái. QUAN TRỌNG: Trước khi thực hiện, hãy ngắt kết nối cọc âm của ắc quy để tránh nguy cơ chập điện hoặc vô tình kích hoạt túi khí. Sau khi tháo vỏ ốp, bạn sẽ thấy cụm công tắc được cố định bằng vài con vít và có giắc cắm điện.

Bước 3: Vệ sinh các tiếp điểm điện

Sau khi tháo công tắc ra khỏi xe, bạn có thể cẩn thận mở vỏ của nó ra để tiếp cận bảng mạch bên trong. Sử dụng dung dịch vệ sinh tiếp điểm điện chuyên dụng (contact cleaner) và một chiếc tăm bông hoặc bàn chải nhỏ để làm sạch bụi bẩn, dầu mỡ và lớp oxy hóa trên các lá đồng. Thao tác này có thể khôi phục lại kết nối điện và giải quyết các vấn đề chập chờn.

Bước 4: Kiểm tra thông mạch

Sử dụng đồng hồ vạn năng (multimeter) ở chế độ đo thông mạch (continuity), bạn có thể kiểm tra xem các tiếp điểm có hoạt động đúng khi bạn gạt cần qua các chế độ khác nhau không. Việc này đòi hỏi bạn phải có sơ đồ mạch điện của xe để biết chân nào tương ứng với chức năng nào.

Khi nào cần thay thế hoàn toàn?

Nếu sau khi vệ sinh mà công tắc vẫn không hoạt động, hoặc nếu bạn phát hiện các chi tiết cơ khí bên trong bị gãy vỡ, giải pháp tốt nhất là thay thế toàn bộ cụm công tắc. Việc sửa chữa sâu hơn thường không khả thi và không đảm bảo độ bền. Nếu bạn không tự tin vào khả năng của mình, hãy tìm đến các garage uy tín hoặc các chuyên gia tại Thiên Minh Autosafety để được tư vấn và hỗ trợ chuyên nghiệp.

Chi phí thay thế công tắc gạt mưa xe ô tô là bao nhiêu?

Chi phí thay thế có thể dao động rất nhiều tùy thuộc vào nhiều yếu tố.

Yếu tố ảnh hưởng đến giá

• Dòng xe: Xe phổ thông thường có giá phụ tùng rẻ hơn nhiều so với xe hạng sang.
• Loại phụ tùng: Hàng chính hãng (OEM) sẽ có giá cao nhất nhưng đảm bảo chất lượng. Hàng thay thế (aftermarket) có giá rẻ hơn nhưng chất lượng có thể không đồng đều.
• Tính năng: Công tắc tích hợp chế độ tự động (Auto) và các tính năng phức tạp khác sẽ đắt hơn loại cơ bản.
• Chi phí nhân công: Tùy thuộc vào độ phức tạp của việc tháo lắp và bảng giá của từng garage.

Bảng giá tham khảo (Lưu ý: Bảng giá này là ước tính)

| Loại xe | Giá phụ tùng (ước tính) | Tổng chi phí (cả công) |
| :— | :— | :— |
| Xe phổ thông (Kia Morning, Hyundai i10) | 500.000 – 1.500.000 VNĐ | 700.000 – 1.800.000 VNĐ |
| Xe hạng trung (Toyota Vios, Mazda 3) | 1.200.000 – 3.000.000 VNĐ | 1.500.000 – 3.500.000 VNĐ |
| Xe hạng sang (Mercedes, BMW) | 3.000.000 – 10.000.000+ VNĐ | 4.000.000 – 12.000.000+ VNĐ |

Lưu ý để tăng tuổi thọ cho công tắc và hệ thống gạt mưa

“Phòng bệnh hơn chữa bệnh”. Bằng cách áp dụng một vài thói quen tốt, bạn có thể kéo dài tuổi thọ của bộ phận này.
* Đừng bật gạt mưa khi kính chắn gió đang khô và bám nhiều bụi cát, vì điều này sẽ làm xước kính và gây quá tải cho mô-tơ. Hãy phun nước rửa kính trước.
* Vào mùa đông ở các vùng lạnh, nếu có băng tuyết bám trên kính, hãy dọn sạch trước khi bật gạt mưa để tránh làm hỏng mô-tơ và cơ cấu cơ khí.
* Thường xuyên kiểm tra và châm đầy bình nước rửa kính. Sử dụng dung dịch rửa kính chuyên dụng thay vì nước lã để làm sạch hiệu quả hơn và bảo vệ các chi tiết cao su.
* Định kỳ thay thế lưỡi gạt mưa (khoảng 6-12 tháng/lần) để đảm bảo hiệu quả làm sạch và giảm tải cho toàn bộ hệ thống.

Tóm lại, công tắc gạt mưa xe ô tô là một chi tiết kỹ thuật quan trọng, ảnh hưởng trực tiếp đến sự an toàn của bạn trên mỗi hành trình. Việc hiểu rõ cấu tạo, nguyên lý và các dấu hiệu hư hỏng không chỉ giúp bạn lái xe an toàn hơn mà còn chủ động hơn trong việc bảo dưỡng và sửa chữa chiếc xe của mình, đảm bảo tầm nhìn luôn thông suốt trong mọi điều kiện thời tiết.
