Cơ cấu truyền động xe ô tô: Cấu tạo và nguyên lý hoạt động

Bạn đã bao giờ tự hỏi làm thế nào sức mạnh khổng lồ từ động cơ có thể biến thành chuyển động quay của bánh xe, giúp chiếc ô tô lăn bánh trên đường? Câu trả lời nằm ở một hệ thống phức tạp và tinh vi mang tên cơ cấu truyền động xe ô tô. Đây là tập hợp các bộ phận cơ khí hoạt động nhịp nhàng để truyền mô-men xoắn từ động cơ đến các bánh xe chủ động. Hiểu rõ về hệ thống này không chỉ giúp bạn lái xe tốt hơn mà còn chủ động trong việc bảo dưỡng, giữ cho “xế cưng” luôn vận hành êm ái và bền bỉ.

Tổng quan về cơ cấu truyền động trên ô tô

Có thể bạn quan tâm: Cường Độ Dòng Điện Máy Phát Ô Tô Là Gì? Bao Nhiêu Là Đủ?

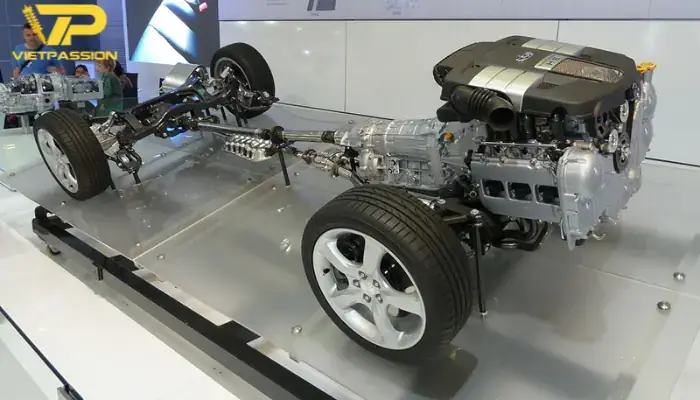

Cơ cấu truyền động xe ô tô, hay còn gọi là hệ thống truyền lực hoặc drivetrain, là một hệ thống trung gian có nhiệm vụ cốt lõi là nhận năng lượng quay (mô-men xoắn) từ động cơ và truyền nó đến các bánh xe. Quá trình này không chỉ đơn thuần là truyền lực mà còn bao gồm việc điều chỉnh tốc độ và mô-men xoắn cho phù hợp với từng điều kiện vận hành khác nhau, từ việc khởi hành, tăng tốc, leo dốc cho đến khi di chuyển ở tốc độ cao. Các thành phần chính tạo nên hệ thống này bao gồm ly hợp (côn), hộp số, trục các đăng, bộ vi sai và trục láp.

Vai trò cốt lõi của cơ cấu truyền động xe ô tô

Có thể bạn quan tâm: Các Loại Cảm Biến Xe Ô Tô Fortuner 2011 Và Chức Năng

Hệ thống truyền động không chỉ là một chuỗi các bộ phận cơ khí nối liền động cơ và bánh xe. Nó đóng vai trò trái tim của sự vận hành, quyết định đến hiệu suất, khả năng tiết kiệm nhiên liệu và cảm giác lái của một chiếc xe.

Vai trò đầu tiên và quan trọng nhất là truyền và biến đổi mô-men xoắn. Động cơ ô tô hoạt động hiệu quả nhất trong một dải vòng tua nhất định, nhưng nhu cầu về tốc độ và sức kéo của xe lại thay đổi liên tục. Hộp số, một phần của cơ cấu truyền động, cho phép người lái hoặc hệ thống tự động thay đổi tỷ số truyền. Điều này giúp xe có thể khởi hành mạnh mẽ từ trạng thái đứng yên (cần mô-men xoắn lớn, tốc độ thấp) và lướt đi êm ái trên cao tốc (cần tốc độ cao, mô-men xoắn thấp hơn).

Bên cạnh đó, hệ thống này còn cho phép ngắt kết nối tạm thời giữa động cơ và bánh xe thông qua ly hợp. Chức năng này cực kỳ quan trọng, giúp xe có thể dừng lại mà không cần tắt máy hoặc chuyển số một cách mượt mà. Nếu không có bộ phận này, việc vận hành xe, đặc biệt là xe số sàn, sẽ trở nên bất khả thi.

Cuối cùng, bộ vi sai trong hệ thống truyền động giải quyết một bài toán vật lý quan trọng: cho phép các bánh xe trên cùng một trục quay với tốc độ khác nhau khi xe vào cua. Điều này đảm bảo sự ổn định, tránh hiện tượng trượt bánh và mài mòn lốp không đều, mang lại sự an toàn tối đa cho người ngồi trong xe.

Các thành phần chính trong cơ cấu truyền động xe ô tô

Có thể bạn quan tâm: Cảm Biến Trước Bị Thụt Vào Xe Ô Tô: Nguyên Nhân Và Cách Xử Lý

Để thực hiện những nhiệm vụ phức tạp trên, cơ cấu truyền động xe ô tô được cấu thành từ nhiều bộ phận hoạt động ăn khớp với nhau. Mỗi bộ phận đều có một chức năng riêng biệt nhưng không thể tách rời.

Ly hợp (Bộ côn)

Ly hợp, hay còn gọi là bộ côn đối với xe số sàn, là bộ phận đầu tiên trong chuỗi truyền lực. Nó nằm giữa động cơ và hộp số. Nhiệm vụ chính của ly hợp là đóng hoặc ngắt dòng công suất từ trục khuỷu của động cơ đến trục sơ cấp của hộp số một cách êm dịu.

Khi người lái đạp chân côn, các đĩa ma sát của ly hợp sẽ tách ra, ngắt kết nối giữa động cơ và hộp số. Điều này cho phép người lái chuyển số hoặc cho xe dừng lại mà không làm động cơ bị chết máy. Ngược lại, khi nhả chân côn, lực ép từ lò xo sẽ ép chặt các đĩa ma sát lại với nhau, tạo thành một kết nối vững chắc để truyền mô-men xoắn đi tiếp.

Hộp số

Hộp số được ví như “nhạc trưởng” của hệ thống truyền động, có vai trò thay đổi tỷ số truyền để điều chỉnh mô-men xoắn và tốc độ đầu ra cho phù hợp. Bên trong hộp số là một hệ thống các bánh răng với kích thước khác nhau. Bằng cách kết hợp các cặp bánh răng khác nhau, hộp số tạo ra các “cấp số” khác nhau.

Số thấp (ví dụ số 1, 2) có tỷ số truyền lớn, giúp nhân mô-men xoắn lên nhiều lần, cung cấp sức kéo lớn để xe khởi hành hoặc leo dốc. Ngược lại, số cao (ví dụ số 5, 6) có tỷ số truyền nhỏ hơn, cho phép bánh xe quay nhanh hơn với cùng một vòng tua máy, giúp xe đạt tốc độ cao và tiết kiệm nhiên liệu. Hộp số cũng có số lùi (R) để đảo ngược chiều quay của bánh xe và số trung gian (N) để ngắt hoàn toàn lực truyền.

Trục các đăng

Trên các dòng xe dẫn động cầu sau (RWD) hoặc dẫn động bốn bánh (4WD/AWD), trục các đăng là một trục thép hình ống, dài và chắc chắn. Nó có nhiệm vụ truyền mô-men xoắn từ hộp số đặt ở phía trước đến bộ vi sai ở cầu sau.

Do khung gầm và hệ thống treo của xe luôn có sự dao động lên xuống, trục các đăng được thiết kế với các khớp nối chữ thập (khớp các đăng) ở hai đầu. Các khớp nối này cho phép trục thay đổi góc nghiêng một cách linh hoạt mà vẫn đảm bảo việc truyền lực diễn ra liên tục và trơn tru, không bị gián đoạn hay gãy vỡ.

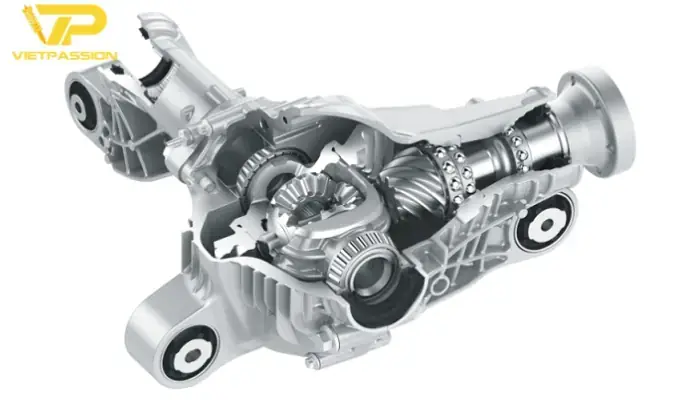

Bộ vi sai

Bộ vi sai là một cơ cấu bánh răng hành tinh thông minh, thường được đặt ở giữa cầu xe chủ động. Chức năng quan trọng nhất của nó là phân phối mô-men xoắn từ trục các đăng đến hai bánh xe, đồng thời cho phép hai bánh xe này quay ở hai tốc độ khác nhau.

Khi xe chạy thẳng, cả hai bánh xe quay cùng tốc độ, bộ vi sai hoạt động như một khối thống nhất. Tuy nhiên, khi xe vào cua, bánh xe ở phía ngoài vòng cua phải di chuyển một quãng đường dài hơn bánh xe phía trong, do đó cần quay nhanh hơn. Bộ vi sai sẽ tự động điều chỉnh, cho phép bánh xe phía ngoài quay nhanh hơn và bánh xe phía trong quay chậm lại, giúp xe vào cua ổn định và bám đường tốt hơn.

Trục láp (Bán trục)

Trục láp là bộ phận cuối cùng trong cơ cấu truyền động xe ô tô, có nhiệm vụ truyền lực từ bộ vi sai đến từng bánh xe. Mỗi bánh xe chủ động sẽ được kết nối với một trục láp. Tương tự trục các đăng, trục láp cũng cần có các khớp nối đồng tốc để có thể truyền lực một cách ổn định khi bánh xe di chuyển lên xuống theo hệ thống treo hoặc khi đánh lái (đối với xe dẫn động cầu trước).

Nguyên lý hoạt động chi tiết của hệ thống truyền động

Dòng chảy năng lượng qua hệ thống truyền động có thể được hình dung như một dòng sông. Nguồn nước là động cơ, và các cửa sông là bánh xe. Cơ cấu truyền động chính là hệ thống kênh mương, đập và cửa xả để điều tiết dòng chảy đó.

Đầu tiên, động cơ đốt cháy nhiên liệu để tạo ra năng lượng quay ở trục khuỷu. Năng lượng này được truyền tới ly hợp. Khi ly hợp được “đóng”, nó sẽ truyền toàn bộ mô-men xoắn này sang trục sơ cấp của hộp số.

Tại hộp số, người lái (hoặc hệ thống điều khiển) chọn một cấp số phù hợp. Các bánh răng tương ứng sẽ ăn khớp với nhau, làm thay đổi tỷ số truyền. Ví dụ, ở số 1, một bánh răng nhỏ trên trục sơ cấp sẽ ăn khớp với một bánh răng lớn trên trục thứ cấp, làm giảm tốc độ quay nhưng tăng mô-men xoắn lên nhiều lần. Lực quay sau khi được biến đổi sẽ đi ra khỏi hộp số.

Đối với xe dẫn động cầu sau, mô-men xoắn từ hộp số sẽ được truyền qua trục các đăng để tới cầu sau. Tại đây, bộ vi sai sẽ tiếp nhận và phân chia lực này ra hai trục láp, và từ đó truyền đến hai bánh xe sau, làm cho xe chuyển động. Quy trình này diễn ra liên tục, đảm bảo chiếc xe vận hành theo đúng ý muốn của người điều khiển.

Phân loại các hệ thống truyền động phổ biến hiện nay

Tùy thuộc vào việc bánh xe nào nhận lực từ động cơ, cơ cấu truyền động xe ô tô được chia thành nhiều loại khác nhau. Mỗi loại có ưu, nhược điểm và phù hợp với những mục đích sử dụng riêng.

Dẫn động cầu trước (FWD – Front-Wheel Drive)

Đây là hệ thống phổ biến nhất trên các dòng xe phổ thông ngày nay. Ở hệ thống FWD, cả động cơ, hộp số, và bộ vi sai đều được đặt ở phía trước xe, và lực được truyền đến hai bánh trước.

Ưu điểm của FWD là cấu trúc gọn gàng, tiết kiệm không gian, giúp khoang nội thất rộng rãi hơn. Trọng lượng của khối động cơ đè lên hai bánh trước cũng giúp tăng độ bám đường khi di chuyển trong điều kiện bình thường. Tuy nhiên, nhược điểm là khả năng xử lý ở tốc độ cao không tốt bằng xe cầu sau và có thể xảy ra hiện tượng “thiếu lái” (understeer) khi vào cua gấp.

Dẫn động cầu sau (RWD – Rear-Wheel Drive)

Với hệ thống RWD, động cơ vẫn đặt ở phía trước nhưng lực được truyền đến hai bánh sau thông qua trục các đăng. Đây là cấu trúc truyền thống trên các dòng xe thể thao, xe sang và xe bán tải.

Ưu điểm lớn nhất của RWD là sự phân bổ trọng lượng cân bằng hơn giữa trục trước và sau, mang lại cảm giác lái thể thao và khả năng xử lý tốt hơn ở tốc độ cao. Khi tăng tốc, trọng lượng xe dồn về phía sau, giúp tăng độ bám cho bánh chủ động. Nhược điểm là cấu trúc phức tạp hơn, chiếm không gian và có thể bị trơn trượt khi đi trên đường trơn nếu không có các hệ thống hỗ trợ điện tử.

Dẫn động bốn bánh (4WD – Four-Wheel Drive)

Hệ thống 4WD, thường thấy trên các dòng xe SUV và bán tải chuyên off-road, có khả năng truyền lực đến cả bốn bánh xe. Người lái thường có thể lựa chọn các chế độ như 2H (dẫn động 2 bánh tốc độ cao), 4H (dẫn động 4 bánh tốc độ cao) và 4L (dẫn động 4 bánh tốc độ thấp, tỷ số truyền chậm).

4WD cung cấp sức kéo vượt trội trên các địa hình khó khăn như bùn lầy, cát, sỏi đá. Tuy nhiên, hệ thống này khá nặng nề, phức tạp và làm tăng mức tiêu thụ nhiên liệu. Nó thường không được khuyến khích sử dụng liên tục trên đường nhựa thông thường.

Dẫn động bốn bánh toàn thời gian (AWD – All-Wheel Drive)

AWD cũng truyền lực đến cả bốn bánh nhưng hoạt động một cách tự động và liên tục. Hệ thống máy tính sẽ liên tục theo dõi độ bám của từng bánh xe và tự động phân bổ mô-men xoắn đến các bánh xe có độ bám tốt nhất.

AWD mang lại sự ổn định và an toàn vượt trội trên mọi điều kiện thời tiết, đặc biệt là đường trơn trượt do mưa hoặc tuyết. Nó thường được trang bị trên các dòng crossover, SUV đô thị và một số xe sedan cao cấp. Nhược điểm là chi phí cao hơn và tiêu thụ nhiên liệu nhiều hơn một chút so với FWD.

Dấu hiệu nhận biết cơ cấu truyền động gặp vấn đề

Là một hệ thống cơ khí phức tạp và chịu tải nặng, cơ cấu truyền động có thể gặp trục trặc sau một thời gian sử dụng. Việc nhận biết sớm các dấu hiệu hư hỏng sẽ giúp bạn tiết kiệm chi phí sửa chữa và đảm bảo an toàn.

Một trong những dấu hiệu phổ biến nhất là tiếng ồn lạ. Tiếng rít khi đạp côn có thể là dấu hiệu của vòng bi ly hợp bị mòn. Tiếng hú hoặc gầm rú phát ra từ gầm xe khi chạy, đặc biệt là khi tăng hoặc giảm tốc, có thể do các bánh răng trong hộp số hoặc bộ vi sai bị mòn.

Rung lắc bất thường cũng là một cảnh báo quan trọng. Nếu xe bị rung mạnh khi tăng tốc, nguyên nhân có thể đến từ trục các đăng bị mất cân bằng hoặc các khớp nối bị lỏng. Ngoài ra, việc vào số khó khăn, bị kẹt số, hoặc côn bị trượt (động cơ gầm lên nhưng xe không tăng tốc tương xứng) đều là những dấu hiệu rõ ràng cho thấy hệ thống cần được kiểm tra.

Kinh nghiệm bảo dưỡng cơ cấu truyền động để xe vận hành bền bỉ

Để cơ cấu truyền động xe ô tô hoạt động bền bỉ, việc bảo dưỡng định kỳ là vô cùng cần thiết. Yếu tố quan trọng hàng đầu là kiểm tra và thay thế các loại dầu bôi trơn đúng hạn, bao gồm dầu hộp số và dầu vi sai. Theo khuyến cáo từ Hiệp hội Kỹ sư Ô tô (SAE), việc sử dụng đúng loại dầu và tuân thủ lịch thay dầu của nhà sản xuất có thể kéo dài tuổi thọ của các chi tiết cơ khí lên đến 50%.

Bên cạnh đó, thói quen lái xe cũng ảnh hưởng rất lớn. Tránh các hành động như sang số đột ngột, thốc ga, hay rà côn liên tục. Khi lái xe số sàn, hãy đảm bảo đạp hết hành trình chân côn trước khi chuyển số để tránh làm mòn các bánh răng đồng tốc.

Đối với xe dẫn động bốn bánh, việc kiểm tra định kỳ các khớp nối của trục các đăng và trục láp là rất quan trọng để phát hiện sớm các hư hỏng. Tại các trung tâm bảo dưỡng uy tín như Thiên Minh Autosafety, các kỹ thuật viên sẽ có đầy đủ trang thiết bị để kiểm tra và bảo dưỡng toàn diện hệ thống truyền động, đảm bảo xe của bạn luôn ở trong tình trạng tốt nhất.

Tóm lại, cơ cấu truyền động xe ô tô là một kiệt tác kỹ thuật, là cầu nối không thể thiếu giữa sức mạnh của động cơ và chuyển động của bánh xe. Việc hiểu rõ cấu tạo, nguyên lý hoạt động của từng bộ phận và các loại hệ thống khác nhau không chỉ làm giàu thêm kiến thức về xe hơi mà còn giúp mỗi người chủ xe biết cách chăm sóc và vận hành chiếc xe của mình một cách hiệu quả và an toàn nhất. Hãy luôn lắng nghe chiếc xe của bạn và thực hiện bảo dưỡng định kỳ để đảm bảo mọi hành trình đều suôn sẻ.
