Cơ cấu nâng kính cửa xe ô tô: Cấu tạo và nguyên lý hoạt động

Cơ cấu nâng kính cửa xe ô tô là một bộ phận tuy nhỏ nhưng đóng vai trò vô cùng quan trọng, ảnh hưởng trực tiếp đến sự tiện nghi, an toàn và trải nghiệm của người dùng. Hệ thống này cho phép người lái và hành khách dễ dàng điều khiển việc đóng, mở kính cửa xe chỉ bằng một nút bấm hoặc tay quay. Hiểu rõ về cấu tạo, nguyên lý hoạt động cũng như các vấn đề thường gặp của nó sẽ giúp bạn chủ động hơn trong việc sử dụng và bảo dưỡng chiếc xe của mình. Bài viết này sẽ cung cấp một cái nhìn toàn diện và chi tiết nhất về bộ phận thiết yếu này.

Tổng quan về cơ cấu nâng kính cửa xe ô tô

Có thể bạn quan tâm: Cơ Cấu Tổ Chức Công Ty Xe Ô Tô Hoạt Động Ra Sao?

Cơ cấu nâng kính cửa xe ô tô, hay còn được biết đến với tên gọi hệ thống nâng hạ kính, là một cơ cấu cơ khí và điện tử được lắp đặt bên trong cánh cửa xe. Chức năng chính của nó là biến đổi chuyển động quay của mô tơ điện (hoặc tay quay) thành chuyển động tịnh tiến lên xuống của tấm kính cửa. Một hệ thống hoạt động tốt đảm bảo kính di chuyển mượt mà, nhanh chóng và an toàn, góp phần tạo nên không gian cabin thoải mái và bảo vệ người ngồi trong xe khỏi các yếu tố bên ngoài như mưa, bụi và tiếng ồn.

Tầm quan trọng không thể bỏ qua của cơ cấu nâng kính

Có thể bạn quan tâm: Toàn Cảnh Cơ Cấu Xe Ô Tô Việt Nam: Phân Khúc & Thị Phần

Nhiều người thường xem nhẹ vai trò của hệ thống nâng hạ kính cho đến khi nó gặp sự cố. Trên thực tế, bộ phận này mang lại nhiều lợi ích thiết thực hơn là chỉ đơn thuần đóng mở cửa sổ.

Đầu tiên, nó đảm bảo sự tiện nghi tối đa. Thay vì phải vươn người vất vả để quay tay, đặc biệt là với các cửa ở xa vị trí ngồi, hệ thống nâng kính điện cho phép bạn điều khiển tất cả các cửa sổ từ một cụm công tắc trung tâm. Điều này đặc biệt hữu ích khi bạn cần điều chỉnh nhanh cửa sổ để thông gió, trả phí cầu đường hay giao tiếp với người bên ngoài.

Thứ hai, nó liên quan mật thiết đến an toàn. Một hệ thống nâng kính hoạt động tốt giúp bạn nhanh chóng đóng kín các cửa sổ khi trời mưa bất chợt hoặc khi đi qua khu vực ô nhiễm, bụi bặm. Hơn nữa, trên nhiều dòng xe hiện đại, hệ thống này còn tích hợp tính năng chống kẹt, tự động dừng và hạ kính xuống một chút nếu phát hiện vật cản, bảo vệ an toàn cho trẻ em và người lớn khi vô tình đưa tay hoặc đồ vật vào khu vực kính đang đi lên.

Cuối cùng, nó góp phần vào sự toàn vẹn và thẩm mỹ của chiếc xe. Một tấm kính bị kẹt ở vị trí mở không chỉ gây bất tiện mà còn tạo cơ hội cho kẻ gian đột nhập hoặc làm nước mưa, bụi bẩn lọt vào phá hỏng nội thất.

Cấu tạo chi tiết của cơ cấu nâng kính cửa xe ô tô

Có thể bạn quan tâm: Khám Sức Khỏe Lái Xe Ô Tô Ở Đâu? Tiêu Chuẩn & Địa Chỉ

Mặc dù có nhiều biến thể khác nhau, một cơ cấu nâng kính cửa xe ô tô chạy điện điển hình thường bao gồm ba thành phần chính: mô tơ điện, bộ điều khiển cơ khí (regulator) và công tắc điều khiển.

Mô tơ nâng hạ kính

Đây được xem là “trái tim” của hệ thống. Mô tơ nâng hạ kính là một động cơ điện một chiều nhỏ gọn nhưng có mô-men xoắn cao. Nó có nhiệm vụ tạo ra chuyển động quay khi nhận được tín hiệu điện từ công tắc điều khiển. Bên trong mô tơ thường tích hợp một bộ truyền động bánh răng (thường là bánh vít – trục vít) để giảm tốc độ quay và tăng lực kéo, đủ sức để nâng hạ tấm kính nặng một cách dễ dàng. Mô tơ này có khả năng đảo chiều quay, cho phép kính di chuyển lên hoặc xuống.

Bộ điều khiển (Regulator)

Bộ điều khiển, hay còn gọi là cơ cấu chấp hành, là một hệ thống các thanh kim loại, bánh răng và dây cáp có nhiệm vụ chuyển đổi chuyển động quay từ mô tơ thành chuyển động tịnh tiến của kính. Đây là bộ phận phức tạp và cũng dễ bị hao mòn nhất. Có hai loại bộ điều khiển chính thường được sử dụng.

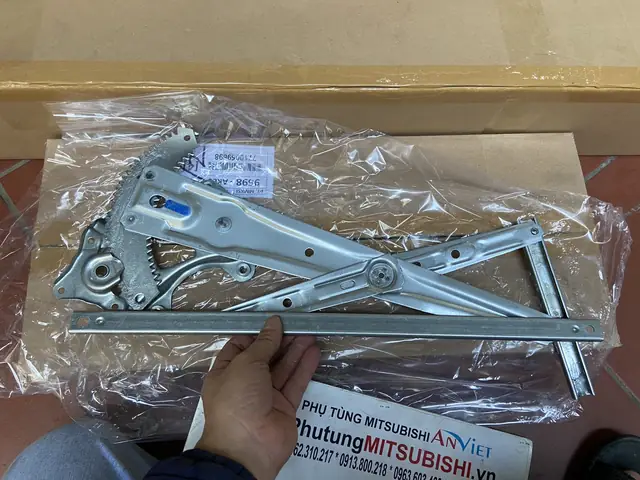

Loại thứ nhất là cơ cấu thanh giằng chéo (Scissor-type), có hình dạng giống như một chiếc kéo. Khi mô tơ quay, nó sẽ tác động lực làm hai thanh giằng này mở ra hoặc khép lại, từ đó đẩy giá đỡ kính đi lên hoặc kéo xuống. Loại này có kết cấu chắc chắn nhưng chiếm nhiều không gian bên trong cửa.

Loại thứ hai và phổ biến hơn hiện nay là cơ cấu dùng cáp kéo (Cable-type). Hệ thống này sử dụng một hoặc hai sợi cáp thép bền bỉ quấn quanh một puli do mô tơ điều khiển. Hai đầu cáp được gắn vào giá đỡ kính. Khi mô tơ quay, nó sẽ kéo một đầu cáp và nhả đầu còn lại, tạo ra chuyển động lên xuống cho kính. Cơ cấu này có thiết kế nhỏ gọn, linh hoạt hơn, phù hợp với không gian hạn chế của cửa xe hiện đại.

Công tắc điều khiển

Công tắc điều khiển là giao diện giữa người dùng và hệ thống. Người lái có một cụm công tắc trung tâm (master switch) tại cửa của mình, cho phép điều khiển tất cả các cửa sổ trên xe. Mỗi cửa hành khách cũng có một công tắc riêng. Khi một công tắc được nhấn, nó sẽ hoàn thành một mạch điện, cấp dòng điện đến mô tơ tương ứng và ra lệnh cho nó quay theo chiều mong muốn (lên hoặc xuống). Trên các xe cao cấp, công tắc này còn có thể tích hợp tính năng “auto” một chạm, chỉ cần nhấn hoặc kéo hết nấc một lần là kính sẽ tự động chạy hết hành trình.

Phân loại các cơ cấu nâng kính phổ biến hiện nay

Trên thị trường ô tô, có hai loại cơ cấu nâng kính cửa xe ô tô chính, được phân biệt dựa trên phương thức vận hành là bằng tay và bằng điện.

Cơ cấu nâng kính bằng tay (Quay tay)

Đây là loại cơ cấu truyền thống, xuất hiện trên các dòng xe đời cũ hoặc các phiên bản giá rẻ. Thay vì dùng mô tơ điện, hệ thống này sử dụng một tay quay gắn trên tapi cửa. Khi người dùng xoay tay quay, chuyển động quay này sẽ được truyền qua một bộ bánh răng đến cơ cấu chấp hành (thường là loại thanh giằng), từ đó nâng hạ kính. Ưu điểm của loại này là cấu tạo đơn giản, bền bỉ, ít hỏng hóc và chi phí sửa chữa rẻ. Tuy nhiên, nhược điểm lớn là sự bất tiện trong thao tác, đặc biệt là đối với người lái khi muốn điều khiển các cửa sổ khác.

Cơ cấu nâng kính bằng điện

Đây là tiêu chuẩn trên hầu hết các xe ô tô hiện đại ngày nay. Như đã phân tích ở trên, hệ thống này sử dụng mô tơ điện để thực hiện toàn bộ công việc. Sự tiện lợi, nhanh chóng và các tính năng an toàn tích hợp đã khiến nó trở nên vượt trội hoàn toàn so với cơ cấu quay tay. Sự phát triển của công nghệ cũng giúp cho hệ thống nâng hạ kính điện ngày càng nhỏ gọn, hiệu quả và đáng tin cậy hơn.

Trong hệ thống điện, như đã đề cập, có hai thiết kế bộ điều khiển chính là loại dùng cáp kéo và loại dùng thanh giằng. Mỗi loại có ưu và nhược điểm riêng về độ bền, chi phí sản xuất và không gian lắp đặt, tùy thuộc vào thiết kế của từng nhà sản xuất xe.

Nguyên lý hoạt động của hệ thống nâng hạ kính điện

Để hiểu rõ hơn về cách thức hoạt động, chúng ta hãy hình dung quá trình diễn ra khi bạn nhấn nút hạ kính xuống.

Khi bạn nhấn vào công tắc hạ kính, một mạch điện sẽ được đóng lại. Dòng điện từ ắc quy sẽ chạy qua cầu chì, rơle và đi đến công tắc. Công tắc sẽ điều hướng dòng điện vào mô tơ theo một chiều nhất định.

Mô tơ nhận được dòng điện và bắt đầu quay. Chuyển động quay này được truyền qua bộ giảm tốc bên trong mô tơ.

Trục ra của mô tơ kết nối trực tiếp với puli (đối với loại cáp kéo) hoặc bánh răng chính (đối với loại thanh giằng) của bộ điều khiển.

Đối với loại cáp kéo, puli quay sẽ kéo một đầu dây cáp, làm cho giá đỡ kính trượt xuống theo thanh ray dẫn hướng. Tấm kính được gắn chặt vào giá đỡ này cũng sẽ di chuyển xuống theo.

Khi bạn thả tay khỏi công tắc, mạch điện bị ngắt, mô tơ ngừng quay và kính sẽ dừng lại ở vị trí đó. Quá trình nâng kính lên diễn ra tương tự nhưng công tắc sẽ đảo chiều dòng điện cấp cho mô tơ, làm nó quay ngược lại.

Dấu hiệu nhận biết cơ cấu nâng kính cửa xe ô tô bị lỗi

Bất kỳ bộ phận nào trên xe cũng có thể gặp trục trặc sau một thời gian sử dụng, và cơ cấu nâng kính cửa xe ô tô cũng không ngoại lệ. Việc nhận biết sớm các dấu hiệu hỏng hóc sẽ giúp bạn có phương án xử lý kịp thời, tránh các phiền toái không đáng có.

Kính cửa không di chuyển

Đây là dấu hiệu rõ ràng nhất. Khi bạn nhấn công tắc mà kính không hề nhúc nhích, trong khi bạn không nghe thấy tiếng mô tơ hoạt động, nguyên nhân có thể đến từ cầu chì bị đứt, công tắc hỏng, rơle lỗi hoặc chính mô tơ đã bị cháy. Nếu bạn vẫn nghe tiếng mô tơ chạy nhưng kính không động đậy, vấn đề có thể nằm ở cơ cấu chấp hành bên trong, chẳng hạn như đứt cáp hoặc gãy bánh răng.

Kính lên xuống chậm hoặc bị kẹt

Nếu bạn thấy kính di chuyển lên xuống một cách ì ạch, chậm chạp hơn bình thường hoặc bị dừng lại giữa chừng, đây là dấu hiệu của sự cố. Nguyên nhân có thể do gioăng cao su dẫn hướng kính bị lão hóa, khô cứng, tạo ra ma sát lớn. Ngoài ra, mô tơ yếu đi sau nhiều năm sử dụng hoặc cơ cấu cơ khí bị cong vênh, lệch lạc cũng có thể gây ra hiện tượng này.

Tiếng động lạ khi vận hành

Khi vận hành nâng hạ kính, nếu bạn nghe thấy những tiếng kêu “lạch cạch”, “két két” hay “xoẹt xoẹt” bất thường phát ra từ bên trong cánh cửa, đó là một cảnh báo không thể bỏ qua. Những âm thanh này thường là dấu hiệu của việc các bánh răng bị mòn, cáp bị sờn sắp đứt, hoặc một bộ phận nào đó trong cơ cấu bị gãy và va chạm vào các chi tiết khác.

Kính bị rơi tự do vào trong cửa

Đây là một tình huống hỏng hóc nghiêm trọng. Khi tấm kính đột ngột tụt hẳn xuống và biến mất vào bên trong cánh cửa, nguyên nhân gần như chắc chắn là do cáp đã bị đứt hoặc các chốt nhựa, giá đỡ kính đã bị gãy vỡ hoàn toàn. Điều này không chỉ gây mất an toàn mà còn có thể làm vỡ kính nếu va đập mạnh.

Nguyên nhân phổ biến gây hỏng hóc cơ cấu nâng kính

Việc xác định nguyên nhân gốc rễ của sự cố sẽ giúp việc sửa chữa trở nên hiệu quả hơn và ngăn ngừa tái phát. Dưới đây là những “thủ phạm” chính.

Hỏng mô tơ điện

Sau một thời gian dài hoạt động, chổi than bên trong mô tơ có thể bị mòn, cuộn dây có thể bị chập cháy do quá nhiệt hoặc ẩm ướt. Khi mô tơ hỏng, nó sẽ không thể tạo ra chuyển động quay để vận hành hệ thống.

Đứt hoặc kẹt cáp

Đối với cơ cấu dùng cáp, đây là nguyên nhân rất phổ biến. Dây cáp có thể bị sờn, ăn mòn theo thời gian và cuối cùng là đứt. Đôi khi, cáp có thể bị tuột ra khỏi puli và bị rối, gây kẹt cứng hệ thống. Việc thường xuyên đóng mở kính ở những nơi có nhiều bụi bẩn cũng làm tăng nguy cơ kẹt cáp.

Mòn bánh răng, gãy chốt nhựa

Nhiều chi tiết trong bộ điều khiển, đặc biệt là các bánh răng truyền động và các chốt định vị, thường được làm bằng nhựa để giảm tiếng ồn và trọng lượng. Tuy nhiên, qua thời gian, dưới tác động của nhiệt độ và lực, các chi tiết nhựa này có thể bị giòn, mòn hoặc gãy, dẫn đến việc hệ thống hoạt động sai lệch hoặc ngừng hoạt động hoàn toàn.

Lỗi công tắc điều khiển

Công tắc là bộ phận phải chịu thao tác bấm liên tục. Các tiếp điểm điện bên trong có thể bị oxy hóa, mòn hoặc gãy, dẫn đến việc không thể truyền tín hiệu đến mô tơ. Đây là một trong những lỗi dễ chẩn đoán và khắc phục nhất.

Gioăng cao su bị lão hóa

Gioăng cao su chạy dọc theo rãnh kính có vai trò dẫn hướng và làm kín. Khi bị lão hóa, nó sẽ trở nên chai cứng, co ngót và tạo ra lực ma sát rất lớn lên tấm kính. Điều này buộc mô tơ phải làm việc quá sức, dẫn đến nóng và nhanh hỏng, đồng thời cũng làm kính di chuyển chậm, kẹt.

Chi phí sửa chữa, thay thế cơ cấu nâng kính là bao nhiêu?

Chi phí sửa chữa hoặc thay thế một cơ cấu nâng kính cửa xe ô tô bị hỏng phụ thuộc vào nhiều yếu tố như dòng xe, đời xe, mức độ hỏng hóc và lựa chọn phụ tùng (chính hãng, OEM hay hàng thay thế).

Đối với các lỗi đơn giản như đứt cầu chì hay hỏng công tắc, chi phí thường khá thấp, chủ yếu là tiền công kiểm tra và thay thế linh kiện. Tuy nhiên, nếu phải thay thế cả cụm mô tơ và bộ điều khiển, chi phí sẽ cao hơn đáng kể. Giá của một cụm nâng hạ kính có thể dao động từ vài trăm nghìn đồng đối với các dòng xe phổ thông sử dụng hàng thay thế, cho đến vài triệu hoặc thậm chí hàng chục triệu đồng đối với các dòng xe sang sử dụng phụ tùng chính hãng.

Để có được sự an tâm về chất lượng và chế độ bảo hành, bạn nên tìm đến các trung tâm sửa chữa uy tín như Thiên Minh Autosafety để được kiểm tra và tư vấn giải pháp phù hợp nhất.

Lưu ý để sử dụng và bảo dưỡng cơ cấu nâng kính bền bỉ

Để kéo dài tuổi thọ cho hệ thống nâng hạ kính và hạn chế các sự cố, bạn có thể áp dụng một vài mẹo nhỏ trong quá trình sử dụng và bảo dưỡng.

Thường xuyên vệ sinh các rãnh kính và gioăng cao su. Dùng khăn ẩm để lau sạch bụi bẩn, cát đất bám trong các khe rãnh. Sau khi vệ sinh, bạn có thể sử dụng các dung dịch bảo dưỡng gioăng cao su chuyên dụng để làm mềm và phục hồi độ đàn hồi cho gioăng.

Hạn chế việc nhấn giữ công tắc quá lâu sau khi kính đã chạy hết hành trình. Thao tác này có thể gây quá tải cho mô tơ. Nhiều hệ thống hiện đại có tính năng tự ngắt, nhưng cẩn thận vẫn hơn.

Tránh nâng hạ nhiều kính cùng một lúc nếu không cần thiết. Việc này có thể gây sụt áp tạm thời trong hệ thống điện của xe và ảnh hưởng không tốt đến tuổi thọ của các mô tơ.

Khi rửa xe, tránh phun nước có áp lực cao trực tiếp vào các khe cửa và khu vực công tắc điều khiển để ngăn nước lọt vào làm hỏng các linh kiện điện tử bên trong.

Nếu bạn thấy kính có dấu hiệu lên xuống chậm, hãy mang xe đi kiểm tra sớm. Việc xử lý các vấn đề nhỏ như bôi trơn lại cơ cấu hoặc thay thế gioăng cao su sẽ rẻ hơn rất nhiều so với việc phải thay cả cụm nâng kính sau này.

Tóm lại, cơ cấu nâng kính cửa xe ô tô là một hệ thống quan trọng, mang lại sự tiện nghi và an toàn cho người sử dụng. Bằng cách hiểu rõ cấu tạo, nguyên lý hoạt động và thực hiện bảo dưỡng định kỳ, bạn hoàn toàn có thể đảm bảo bộ phận này luôn hoạt động trơn tru, bền bỉ, góp phần mang lại những hành trình thoải mái và an tâm.
