Cơ cấu khóa cửa xe Kia Morning 2012: Cấu tạo và sửa lỗi

Khi tìm hiểu về cơ cấu khóa cửa xe ô tô kia morning 2012, người dùng thường gặp phải các vấn đề liên quan đến việc cửa xe không khóa hoặc mở được, gây ra nhiều phiền toái và lo ngại về an toàn. Hệ thống khóa cửa trên một mẫu xe phổ thông như Kia Morning đời 2012 tuy không quá phức tạp nhưng lại bao gồm nhiều bộ phận cơ khí và điện tử phối hợp với nhau. Hiểu rõ cấu tạo, nguyên lý hoạt động và các lỗi thường gặp sẽ giúp bạn chủ động hơn trong việc chẩn đoán và khắc phục sự cố, tiết kiệm thời gian và chi phí. Bài viết này sẽ phân tích chi tiết mọi khía cạnh của hệ thống khóa cửa trên dòng xe này.

Tóm tắt quy trình kiểm tra và sửa lỗi khóa cửa

Có thể bạn quan tâm: Cường Độ Dòng Điện Máy Phát Ô Tô Là Gì? Bao Nhiêu Là Đủ?

1. Xác định triệu chứng: Ghi nhận chính xác các biểu hiện lỗi như kẹt khóa, khóa không ăn, tiếng kêu lạ từ cửa, hoặc điều khiển từ xa không hoạt động với một hoặc nhiều cửa.
2. Kiểm tra các yếu tố bên ngoài: Bắt đầu với những thứ đơn giản nhất như pin của điều khiển từ xa (remote key) và cầu chì của hệ thống khóa trung tâm trong hộp cầu chì của xe.
3. Tiếp cận cụm khóa bên trong: Tháo tấm ốp (tapi) cửa để có thể quan sát và tiếp cận trực tiếp cơ cấu khóa.
4. Kiểm tra cơ khí và điện: Quan sát các thanh kết nối, dây cáp xem có bị lỏng, gãy hay kẹt không. Dùng đồng hồ vạn năng để kiểm tra xem mô tơ khóa (chuột cửa) có nhận được nguồn điện khi bấm nút khóa/mở cửa hay không.
5. Bôi trơn hoặc thay thế: Bôi trơn các khớp nối cơ khí nếu chúng bị khô. Nếu xác định mô tơ hoặc cả cụm khóa đã hỏng, tiến hành thay thế bộ phận tương ứng.

Cấu tạo chi tiết cơ cấu khóa cửa xe ô tô Kia Morning 2012

Có thể bạn quan tâm: Các Loại Cảm Biến Xe Ô Tô Fortuner 2011 Và Chức Năng

Để hiểu rõ cách hệ thống hoạt động và tại sao nó lại hỏng, chúng ta cần phân tích từng bộ phận cấu thành. Cơ cấu khóa cửa xe ô tô Kia Morning 2012 là sự kết hợp giữa các chi tiết cơ khí và các thành phần điện tử, được điều khiển bởi hệ thống khóa trung tâm.

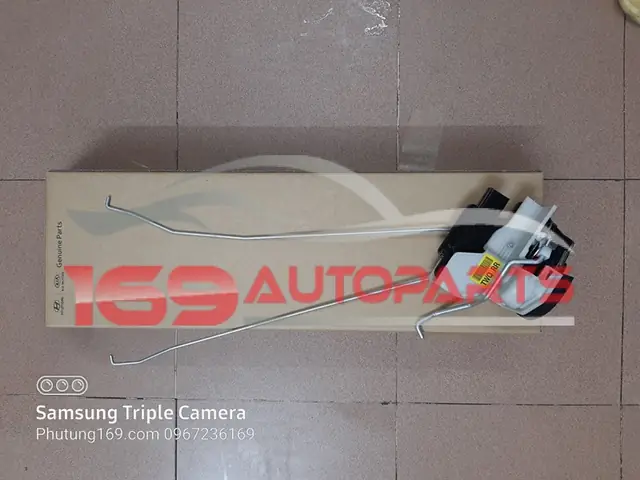

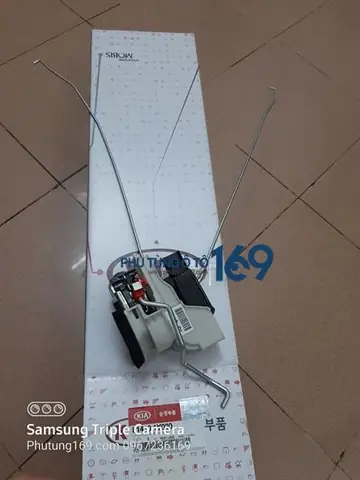

Cụm ngàm khóa cửa (Door Latch Assembly)

Đây là trái tim cơ khí của hệ thống, nằm ở cạnh cửa và có nhiệm vụ ngoạm vào chốt khóa gắn trên cột B của thân xe để giữ cho cửa đóng chặt. Bên trong cụm ngàm này là một tổ hợp các lẫy, lò xo và bánh răng phức tạp. Khi bạn kéo tay nắm cửa, một cơ chế đòn bẩy sẽ nhả lẫy này ra, cho phép cửa mở.

Cụm ngàm khóa cũng tích hợp các công tắc điện tử nhỏ. Các công tắc này có nhiệm vụ gửi tín hiệu về bộ điều khiển trung tâm (BCM – Body Control Module) để báo cho xe biết cửa đang ở trạng thái đóng hay mở. Đây là lý do tại sao đèn cabin có thể tự động bật sáng khi bạn mở cửa và tắt khi bạn đóng cửa.

Mô tơ khóa cửa (Door Lock Actuator)

Thường được gọi với cái tên dân dã là “chuột cửa”, đây là một mô tơ điện nhỏ gọn được gắn liền hoặc rất gần với cụm ngàm khóa. Nhiệm vụ của nó là thực hiện hành động khóa và mở khóa bằng điện. Khi bạn nhấn nút khóa/mở trên chìa khóa remote hoặc trên công tắc trong xe, bộ điều khiển sẽ cấp một dòng điện ngắn đến mô tơ này.

Mô tơ sẽ quay, thông qua một hệ bánh răng giảm tốc, tạo ra một lực đẩy hoặc kéo một thanh nhựa nhỏ. Thanh nhựa này kết nối trực tiếp với cơ chế khóa bên trong cụm ngàm, thực hiện thao tác khóa hoặc mở lẫy. Hầu hết các sự cố liên quan đến việc khóa cửa không hoạt động bằng điện đều bắt nguồn từ việc mô tơ này bị yếu hoặc chết sau nhiều năm sử dụng.

Thanh kết nối và dây cáp (Rods and Cables)

Để truyền chuyển động từ tay nắm cửa (cả trong và ngoài) và lẫy khóa trong xe đến cụm ngàm khóa, hệ thống sử dụng một loạt các thanh kim loại (rods) và dây cáp (cables). Tay nắm cửa ngoài thường kết nối với cụm ngàm bằng một thanh kim loại, trong khi tay nắm cửa trong lại sử dụng dây cáp để linh hoạt hơn.

Theo thời gian, các kẹp nhựa giữ đầu thanh kết nối có thể bị giòn, gãy, làm cho tay nắm cửa trở nên vô tác dụng dù cụm khóa vẫn hoạt động tốt. Dây cáp cũng có thể bị giãn hoặc đứt, gây ra hiện tượng tương tự.

Hệ thống khóa trung tâm (Central Locking System)

Đây là bộ não điện tử điều khiển tất cả các mô tơ khóa cửa. Trên Kia Morning 2012, chức năng này thường được tích hợp trong BCM. Nó nhận tín hiệu từ chìa khóa remote, từ công tắc khóa cửa trên tapi cửa tài, và từ chính ổ khóa cơ ở cửa tài.

Khi nhận được lệnh, hệ thống sẽ đồng thời gửi tín hiệu điện đến tất cả các mô tơ khóa cửa trên xe, giúp bạn khóa hoặc mở tất cả các cửa cùng một lúc. Nếu chỉ một cửa không hoạt động, vấn đề thường nằm ở mô tơ của cửa đó. Nếu tất cả các cửa đều không hoạt động bằng điện, nguyên nhân có thể do cầu chì, relay, hoặc chính bộ điều khiển.

Nguyên lý hoạt động của hệ thống khóa cửa

Có thể bạn quan tâm: Cảm Biến Trước Bị Thụt Vào Xe Ô Tô: Nguyên Nhân Và Cách Xử Lý

Hiểu được nguyên lý giúp việc chẩn đoán trở nên logic hơn. Hệ thống hoạt động theo hai cách chính: cơ và điện.

Hoạt động bằng cơ

Khi bạn dùng chìa khóa tra vào ổ và xoay, một thanh kết nối từ ổ khóa sẽ tác động trực tiếp lên cơ cấu trong cụm ngàm, thực hiện việc khóa/mở cửa đó. Tương tự, khi bạn kéo tay nắm cửa trong hoặc ngoài, lực kéo được truyền qua dây cáp hoặc thanh nối để nhả ngàm khóa. Thao tác này hoàn toàn là cơ học và không cần điện.

Hoạt động bằng điện

Khi bạn nhấn nút trên remote hoặc công tắc trong xe, một tín hiệu radio hoặc tín hiệu điện được gửi đến bộ thu và BCM. BCM sau khi xác thực tín hiệu sẽ cấp điện cho relay của hệ thống khóa trung tâm. Relay này đóng mạch, gửi dòng điện 12V đến tất cả các mô tơ khóa cửa. Tùy thuộc vào lệnh là “khóa” hay “mở”, dòng điện sẽ được đảo chiều để mô tơ quay theo hướng tương ứng, từ đó đẩy hoặc kéo chốt khóa.

Các dấu hiệu nhận biết khóa cửa Kia Morning 2012 bị lỗi

Các vấn đề với cơ cấu khóa cửa xe ô tô Kia Morning 2012 thường biểu hiện qua những dấu hiệu rất rõ ràng, giúp bạn sớm nhận biết và xử lý.

• Khóa cửa không hoạt động bằng remote/nút bấm: Đây là triệu chứng phổ biến nhất. Bạn bấm nút nhưng chỉ nghe tiếng “tạch” nhẹ hoặc không có phản ứng gì từ một hoặc nhiều cửa.
• Tiếng kêu lạ từ bên trong cửa: Khi bấm khóa/mở, bạn có thể nghe thấy tiếng mô tơ kêu rít, rè rè hoặc tiếng bánh răng nhựa bị trượt. Đây là dấu hiệu mô tơ đã yếu hoặc bánh răng bên trong bị mòn, sắp hỏng hoàn toàn.
• Cửa tự động khóa lại hoặc mở ra: Trong một số trường hợp hiếm gặp, lỗi chập chờn trong công tắc hoặc đường dây có thể khiến cửa tự động khóa lại ngay sau khi mở, hoặc ngược lại.
• Tay nắm cửa bị lỏng, không có tác dụng: Bạn kéo tay nắm cửa nhưng cảm giác rất nhẹ và cửa không mở. Nguyên nhân thường do tuột hoặc gãy thanh kết nối/dây cáp.
• Phải bấm nhiều lần mới được: Mô tơ yếu hoặc các tiếp điểm điện bị oxy hóa có thể khiến bạn phải bấm nút khóa/mở nhiều lần thì cửa mới phản ứng.

Nguyên nhân phổ biến gây hỏng cơ cấu khóa cửa

Độ bền của các bộ phận trên xe ô tô đều có giới hạn, đặc biệt là với một mẫu xe đã hơn 10 năm tuổi như Kia Morning 2012.

• Mô tơ (chuột cửa) bị mòn: Đây là nguyên nhân hàng đầu. Chổi than bên trong mô tơ bị mòn sau hàng chục nghìn lần hoạt động, khiến nó không còn đủ sức để di chuyển chốt khóa.
• Bánh răng nhựa bị nứt, vỡ: Để giảm tiếng ồn và chi phí, nhiều bánh răng trong cụm mô tơ được làm bằng nhựa. Sau thời gian dài, nhựa bị lão hóa, giòn và có thể bị nứt, vỡ khi chịu lực.
• Vấn đề về điện: Đứt dây điện bên trong ống cao su nối giữa cửa và thân xe, cầu chì bị cháy, relay hỏng hoặc các tiếp điểm giắc cắm bị oxy hóa đều có thể làm gián đoạn nguồn điện đến mô tơ.
• Kẹt cơ khí: Bụi bẩn, thiếu bôi trơn hoặc các chi tiết cơ khí bị biến dạng do va chạm có thể làm cho cụm ngàm khóa bị kẹt, khiến mô tơ không đủ sức để di chuyển.
• Lỗi bộ điều khiển trung tâm (BCM): Mặc dù hiếm gặp, BCM cũng có thể bị lỗi, dẫn đến việc không gửi tín hiệu điều khiển đến các cửa.

Hướng dẫn chi tiết cách kiểm tra và sửa chữa tại nhà

Với một chút kiến thức và sự cẩn thận, bạn hoàn toàn có thể tự kiểm tra và khắc phục một số lỗi cơ bản liên quan đến cơ cấu khóa cửa xe ô tô Kia Morning 2012.

Chuẩn bị dụng cụ cần thiết

Bạn sẽ cần một bộ dụng cụ cơ bản bao gồm:

• Bộ tua vít (đầu dẹt và bake)
• Bộ cạy nạy nhựa chuyên dụng để tháo tapi cửa không bị trầy xước.
• Bộ khẩu, tuýp (thường là cỡ 10mm).
• Đồng hồ vạn năng (VOM) để đo điện.
• Chai xịt bôi trơn đa dụng (như RP7 hoặc WD-40) và mỡ bôi trơn.

Bước 1: Tháo tapi cửa xe

Đây là bước đầu tiên và quan trọng nhất. Hãy tìm tất cả các vị trí ốc vít giữ tapi. Trên Kia Morning 2012, chúng thường nằm ở hộc tay nắm cửa, dưới tay vịn và đôi khi ở cạnh cửa. Sau khi tháo hết ốc, hãy dùng dụng cụ cạy nhựa để nạy các lẫy nhựa xung quanh viền tapi. Nạy một cách cẩn thận và đều tay để tránh làm gãy lẫy.

Khi tapi đã bung ra, đừng vội giật mạnh. Phía sau nó còn có các giắc cắm cho công tắc lên xuống kính, công tắc khóa cửa và dây cáp của tay nắm cửa trong. Hãy tháo các giắc cắm và dây cáp này ra trước khi nhấc hoàn toàn tapi ra khỏi cửa.

Bước 2: Kiểm tra hệ thống điện và cầu chì

Trước khi tháo tung mọi thứ, hãy kiểm tra cầu chì của hệ thống khóa trung tâm (thường được ký hiệu là “DOOR LOCK” hoặc tương tự) trong hộp cầu chì. Nếu cầu chì đứt, hãy thay một cái mới có cùng chỉ số ampe và thử lại.

Nếu cầu chì vẫn tốt, hãy tháo giắc cắm điện vào mô tơ khóa cửa. Dùng đồng hồ vạn năng đặt ở chế độ đo điện áp DC, chọc hai que đo vào hai chân trong giắc cắm. Nhờ một người khác bấm nút khóa/mở trên remote. Nếu đồng hồ hiển thị điện áp khoảng 12V trong khoảnh khắc, điều đó chứng tỏ nguồn điện cấp đến mô tơ vẫn tốt, và vấn đề nằm ở chính mô tơ.

Bước 3: Kiểm tra và bôi trơn các chi tiết cơ khí

Quan sát kỹ các thanh kết nối từ ổ khóa, tay nắm cửa đến cụm ngàm. Đảm bảo chúng không bị cong vênh, các kẹp nhựa còn nguyên vẹn và không bị tuột. Dùng tay di chuyển các thanh này để cảm nhận xem cơ cấu có hoạt động trơn tru hay không.

Sử dụng chai xịt bôi trơn để xịt vào các khớp nối, các điểm xoay và bên trong cụm ngàm khóa để loại bỏ bụi bẩn và tăng độ trơn tru. Đôi khi, chỉ cần bôi trơn là đã có thể giải quyết được vấn đề kẹt khóa.

Bước 4: Kiểm tra mô tơ khóa cửa (chuột cửa)

Nếu đã xác định nguồn điện tốt nhưng mô tơ không hoạt động, khả năng cao là nó đã hỏng. Bạn có thể tháo mô tơ ra ngoài và cấp điện 12V trực tiếp từ ắc quy vào hai chân của nó. Nếu nó không quay hoặc quay rất yếu, bạn cần phải thay thế.

Bước 5: Thay thế cụm khóa cửa nếu cần

Trong nhiều trường hợp, việc thay thế cả cụm ngàm khóa tích hợp mô tơ sẽ dễ dàng và đảm bảo hơn là chỉ thay mô tơ rời. Cụm khóa thường được cố định vào cửa bằng ba con ốc ở cạnh cửa. Hãy tháo các thanh kết nối, tháo ốc và lấy cụm khóa cũ ra ngoài. Lắp cụm khóa mới vào theo trình tự ngược lại.

Chi phí sửa chữa hoặc thay thế cơ cấu khóa cửa là bao nhiêu?

Chi phí cho việc sửa chữa cơ cấu khóa cửa xe ô tô Kia Morning 2012 phụ thuộc vào mức độ hư hỏng và lựa chọn phụ tùng của bạn.

• Mô tơ khóa (chuột cửa) rời: Phụ tùng này có giá khá rẻ, thường dao động từ 150.000 đến 300.000 VNĐ tùy loại.
• Cả cụm ngàm khóa: Nếu thay cả cụm, chi phí sẽ cao hơn, khoảng từ 600.000 đến 1.200.000 VNĐ cho hàng thay thế chất lượng tốt. Hàng chính hãng sẽ có giá cao hơn nữa.
• Công thợ: Nếu bạn mang ra gara, chi phí công thợ cho việc tháo lắp, kiểm tra và thay thế một cụm khóa cửa thường khoảng 200.000 đến 400.000 VNĐ.

Khi nào nên mang xe đến gara chuyên nghiệp?

Mặc dù nhiều công việc có thể thực hiện tại nhà, có những trường hợp bạn nên tìm đến sự giúp đỡ của các kỹ thuật viên chuyên nghiệp. Nếu bạn đã kiểm tra các bước cơ bản (cầu chì, mô tơ) mà vẫn không tìm ra nguyên nhân, đặc biệt là khi tất cả các cửa đều không hoạt động, vấn đề có thể nằm ở hệ thống điện phức tạp hơn như BCM hoặc đường dây tổng. Việc chẩn đoán sai có thể dẫn đến chập cháy hoặc hư hỏng nặng hơn.

Ngoài ra, nếu bạn không tự tin vào khả năng tháo lắp của mình, đặc biệt là với các chi tiết nhựa dễ gãy, việc giao xe cho một trung tâm uy tín như Thiên Minh Autosafety sẽ đảm bảo công việc được thực hiện chính xác, an toàn và nhanh chóng, giúp bạn yên tâm trên mọi hành trình.

Tóm lại, việc hiểu rõ về cơ cấu khóa cửa xe ô tô kia morning 2012 không chỉ giúp bạn tiết kiệm chi phí sửa chữa mà còn mang lại sự chủ động và an tâm khi sử dụng xe. Hệ thống này tuy nhỏ nhưng lại đóng vai trò cực kỳ quan trọng trong việc bảo vệ an toàn cho bạn và tài sản bên trong xe. Bằng cách kiểm tra và bảo dưỡng định kỳ, bạn có thể kéo dài tuổi thọ của hệ thống và tránh được những hỏng hóc phiền phức.
