Cấu tạo xe ô tô tải: Tổng quan từ chuyên gia kỹ thuật

Xe ô tô tải là phương tiện không thể thiếu trong ngành vận tải, đóng vai trò huyết mạch cho nền kinh tế. Hiểu rõ cấu tạo xe ô tô tải không chỉ giúp tài xế vận hành an toàn mà còn hỗ trợ việc bảo dưỡng, sửa chữa hiệu quả. Bài viết này cung cấp cái nhìn toàn diện về các hệ thống chính cấu thành nên một chiếc xe tải hiện đại.

Tổng quan về cấu tạo xe ô tô tải

Cấu tạo xe ô tô tải gồm bốn nhóm chính: phần khung gầm, động cơ, thùng chứa và hệ thống điện. Mỗi nhóm đóng vai trò thiết yếu trong việc đảm bảo xe hoạt động ổn định, an toàn và hiệu quả.

Khung gầm xe tải: Nền tảng kết cấu

Khung gầm là bộ phận chịu lực chính của xe, được chế tạo từ thép cường độ cao, chịu được tải trọng lớn và điều kiện vận hành khắc nghiệt. Khung gầm xe tải bao gồm:

• Dầm chính: Hai dầm dài chạy dọc thân xe, chịu tải trọng chính.
• Dầm ngang: Các dầm nối giữa hai dầm chính, tăng độ cứng cho khung.
• Các điểm bắt: Vị trí lắp ráp các cụm như động cơ, cabin, cầu, hệ thống treo.

Động cơ xe tải: Trái tim của sức mạnh

Động cơ là nguồn phát sinh công suất, quyết định khả năng kéo, tốc độ và mức tiêu thụ nhiên liệu. Đa số xe tải sử dụng động cơ Diesel do ưu điểm mô-men xoắn lớn ở vòng tua thấp, tiết kiệm nhiên liệu và độ bền cao.

Các loại động cơ phổ biến:

Có thể bạn quan tâm: Dán Nóc Xe Ô Tô Có Đăng Kiểm Được Không: Hướng Dẫn Chi Tiết Cho Chủ Xe Việt

• Động cơ Yuchai: Được nhiều hãng xe tải trung và nặng sử dụng, nổi bật về độ bền và khả năng tiết kiệm nhiên liệu.
• Động cơ Cummins: Thương hiệu Mỹ, phổ biến trên các dòng xe cao cấp, mạnh mẽ và đáng tin cậy.
• Động cơ Mitsubishi: Thường dùng trên xe tải nhẹ, dung tích nhỏ, tiết kiệm nhiên liệu.

Thùng xe tải: Không gian chuyên chở

Thùng xe tải có nhiều loại tùy theo mục đích sử dụng: thùng kín, thùng mui bạt, thùng ben, thùng lạnh, thùng chở container… Kích thước thùng được thiết kế để tối ưu hóa khả năng chuyên chở hàng hóa.

Hệ thống điện xe tải: Hệ thần kinh điều khiển

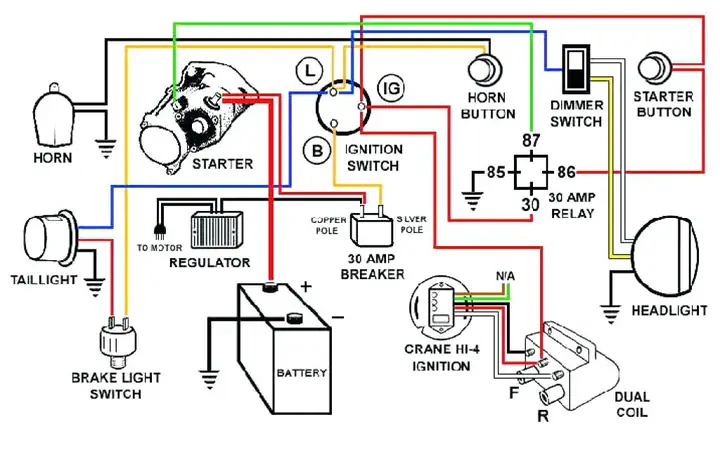

Hệ thống điện xe tải là một hệ thống phức tạp, đóng vai trò như hệ thần kinh, điều khiển và cung cấp năng lượng cho toàn bộ hoạt động của xe. Cấu tạo hệ thống điện cơ bản gồm các bộ phận chính sau:

Các bộ phận chính trong hệ thống điện xe tải

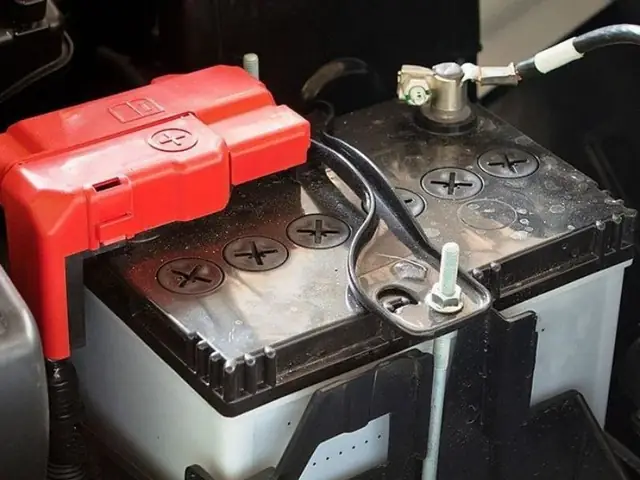

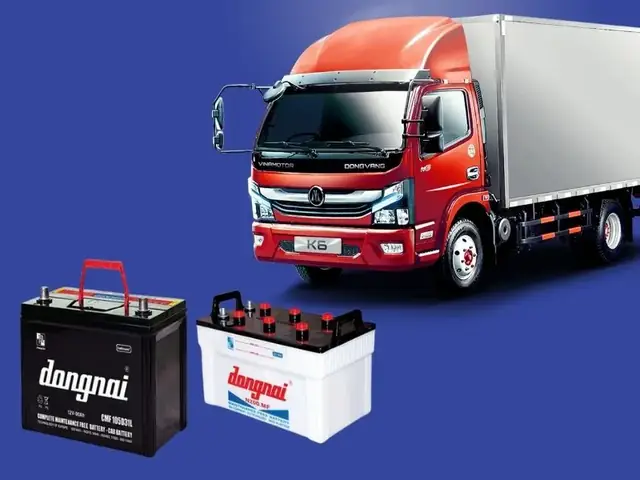

Ắc quy (Battery)

Cấu tạo: Ắc quy xe tải bao gồm các bản cực dương (chì dioxide), bản cực âm (chì xốp), dung dịch điện ly (axit sulfuric loãng) và các ngăn cách (separator) giữa các bản cực.

Có thể bạn quan tâm: Giá Bảo Dưỡng Xe Ô Tô Mercedes: Phân Tích Toàn Diện Và Hướng Dẫn Tiết Kiệm

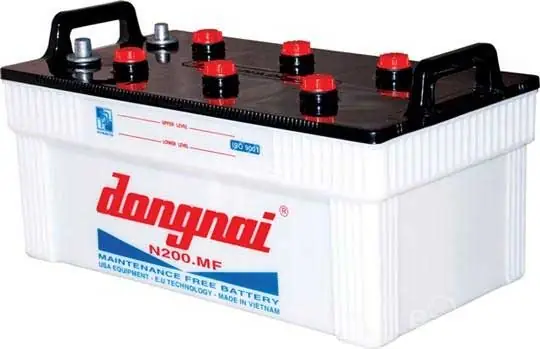

Phân loại: Hai loại phổ biến là ắc quy nước (ắc quy chì axit truyền thống) và ắc quy khô (ắc quy AGM hoặc Gel). Ắc quy nước có ưu điểm giá thành rẻ, dòng khởi động mạnh, nhưng cần bảo dưỡng định kỳ (bổ sung nước cất). Ắc quy khô có tuổi thọ cao hơn, không cần bảo dưỡng, nhưng giá thành cao hơn.

Chức năng chính:

• Nguồn điện khởi động: Cung cấp dòng điện lớn để máy đề khởi động động cơ khi xe chưa nổ máy.
• Ổn định điện áp: Giữ cho điện áp trên hệ thống ổn định khi máy phát điện chưa hoạt động hoặc hoạt động không ổn định.
• Cung cấp điện cho phụ tải: Cung cấp điện cho các thiết bị như đèn, radio khi động cơ tắt.

Tuổi thọ trung bình: Khoảng 2-4 năm tùy điều kiện sử dụng và chế độ bảo dưỡng.

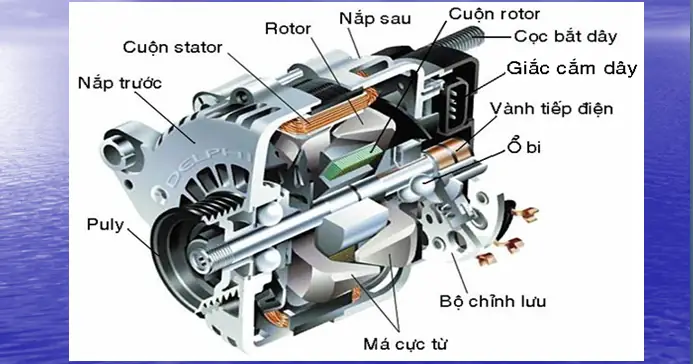

Máy phát điện (Alternator)

Cấu tạo: Gồm roto (nam châm điện), stator (cuộn dây), cụm chỉnh lưu (diode) và bộ điều chỉnh điện áp (voltage regulator).

Nguyên lý hoạt động: Máy phát điện hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi động cơ hoạt động, trục khuỷu truyền động qua dây đai dẫn động roto của máy phát quay, tạo ra từ trường biến đổi. Từ trường này cắt qua các cuộn dây stator, sinh ra dòng điện xoay chiều. Dòng điện này được cụm chỉnh lưu chuyển thành dòng điện một chiều nạp cho ắc quy và cung cấp cho các thiết bị điện trên xe.

Chức năng chính:

Có thể bạn quan tâm: Giá Xe Ô Tô Hàn Quốc Nhập Khẩu: Cập Nhật Chi Tiết Và Đánh Giá Toàn Diện

• Nạp điện cho ắc quy: Bù lại điện năng đã tiêu hao trong quá trình khởi động và vận hành.
• Cung cấp điện cho tải: Cung cấp điện năng cho toàn bộ các thiết bị điện khi động cơ đang hoạt động.

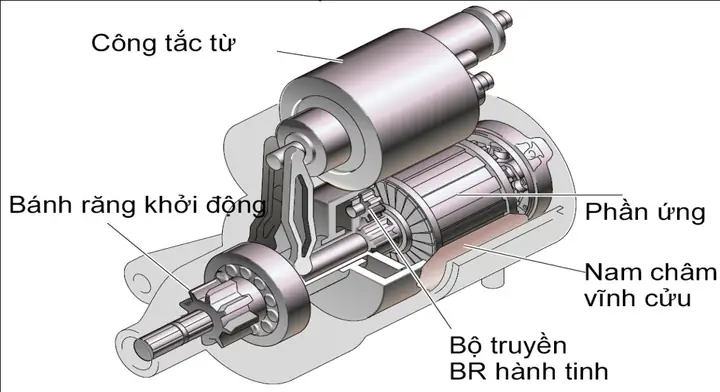

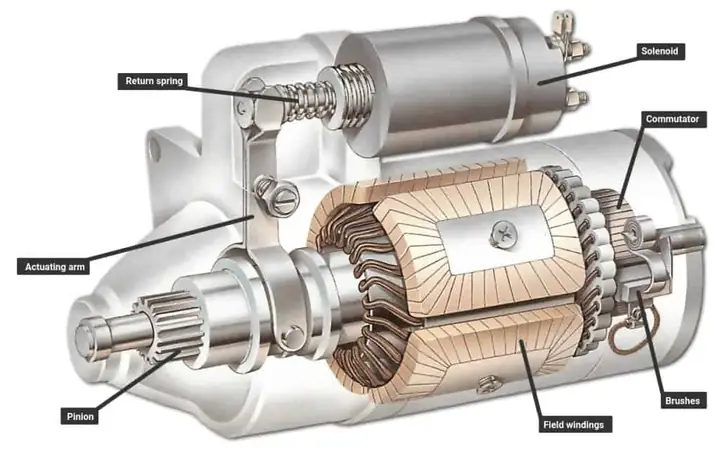

Máy khởi động (Starter Motor – Củ đề)

Cấu tạo: Gồm phần ứng (rotor), stato (cuộn dây cảm ứng), bộ truyền động (bánh răng ăn khớp với bánh đà) và công tắc từ (solenoid).

Nguyên lý hoạt động: Khi xoay chìa khóa sang vị trí “START”, dòng điện từ ắc quy chạy qua công tắc từ, tạo lực hút đẩy bánh răng của máy đề ăn khớp với vành răng của bánh đà. Đồng thời, dòng điện lớn (khoảng 300A) chạy qua phần ứng, tạo mô-men quay để quay trục khuỷu động cơ, giúp động cơ nổ máy.

Chức năng chính: Cung cấp mô-men quay ban đầu để động cơ có thể tự hoạt động được.

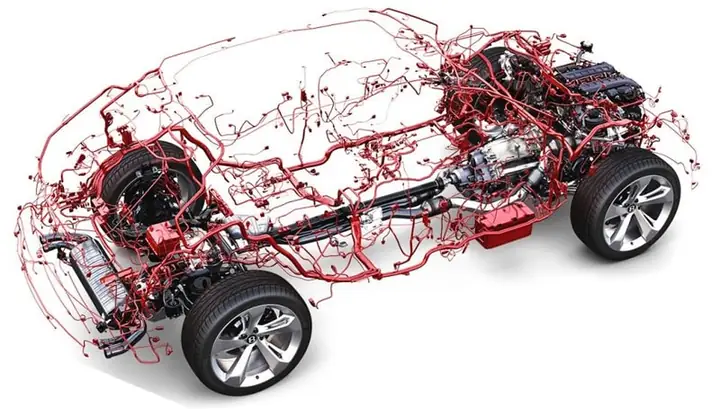

Dây điện (Wiring Harness)

Có thể bạn quan tâm: Giá Xe Ô Tô Vinhphat: Bảng Giá Mới Nhất Và Tư Vấn Chọn Mua Chi Tiết

Cấu tạo và phân loại: Hệ thống dây điện trên xe tải được thiết kế với nhiều màu sắc khác nhau để dễ dàng phân biệt chức năng. Dây có tiết diện khác nhau tùy theo dòng điện tải. Dây điện được bó lại thành các cụm (harness) và được bọc bằng ống gen hoặc băng dính để bảo vệ.

Chức năng chính: Là phương tiện truyền dẫn dòng điện từ nguồn (ắc quy, máy phát) đến các thiết bị tiêu thụ điện (đèn, mô-tơ, cảm biến, ECU…).

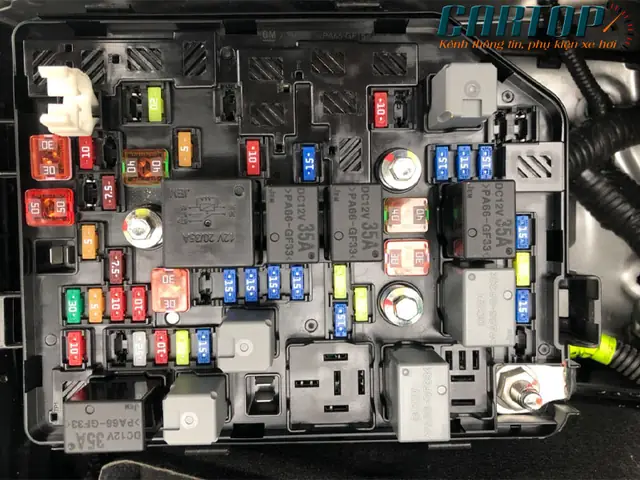

Rơ-le và cầu chì (Relay and Fuse)

Cấu tạo: Rơ-le là một công tắc điện từ, gồm cuộn hút và các tiếp điểm. Cầu chì là một thanh dẫn điện có điểm yếu, được thiết kế để đứt (nóng chảy) khi dòng điện vượt quá giá trị định mức.

Vị trí: Thường được tập trung trong các hộp cầu chì, ví dụ như hộp cầu chì động cơ (nằm gần ắc quy) và hộp cầu chì thân xe (nằm trong cabin).

Chức năng chính:

• Bảo vệ: Cầu chì bảo vệ các mạch điện khỏi hiện tượng quá tải hoặc ngắn mạch bằng cách tự ngắt mạch.
• Điều khiển: Rơ-le dùng để điều khiển các thiết bị tiêu thụ dòng điện lớn (như còi, mô-tơ gạt nước, đèn pha) bằng một dòng điện nhỏ từ công tắc, giúp giảm tổn hao và mài mòn trên công tắc.

Các hệ thống điện – điện tử chính trên xe tải

Hệ thống khởi động

Nguyên lý hoạt động: Như đã trình bày ở phần máy khởi động, hệ thống này bao gồm ắc quy, công tắc khởi động, rơ-le đề và máy đề. Khi tài xế khởi động, các bộ phận phối hợp để quay trục khuỷu động cơ đến khi động cơ tự cháy.

Hư hỏng thường gặp:

• Ắc quy yếu: Không cung cấp đủ dòng điện để máy đề hoạt động.
• Máy đề hỏng: Cuộn dây cháy, bạc đạn mòn, bánh răng bị mòn.
• Công tắc khởi động hỏng: Tiếp điểm tiếp xúc kém.

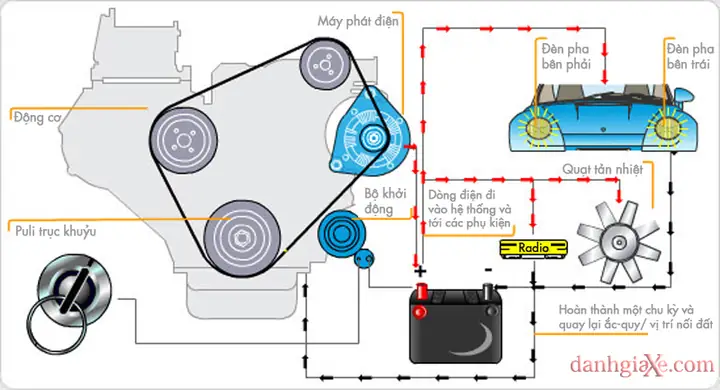

Hệ thống nạp điện

Chức năng: Duy trì điện áp hệ thống ở mức ổn định (khoảng 13.5V – 14.5V) để nạp điện cho ắc quy và cung cấp điện cho các thiết bị khi động cơ hoạt động.

Cấu tạo: Bao gồm máy phát điện, bộ điều chỉnh điện áp, ắc quy, công tắc máy và đèn báo sạc trên táp-lô.

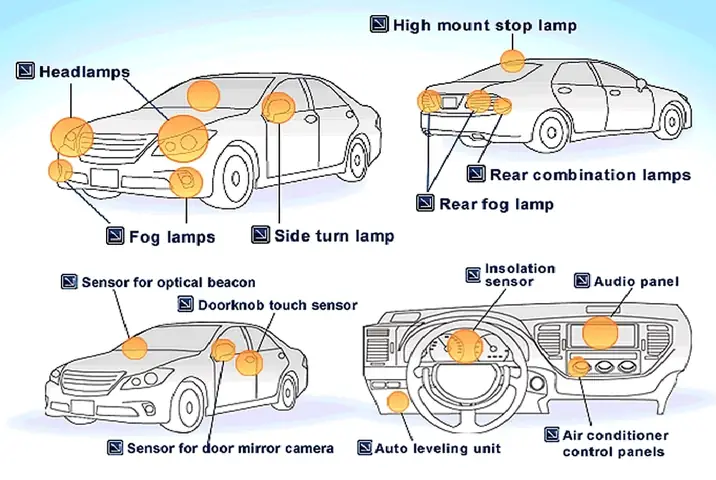

Hệ thống đèn chiếu sáng và tín hiệu

Vai trò: Đảm bảo an toàn khi vận hành, đặc biệt vào ban đêm hoặc thời tiết xấu. Các đèn tín hiệu giúp giao tiếp với các phương tiện khác.

Các loại đèn chính:

• Đèn pha/cốt: Chiếu sáng mặt đường.
• Đèn xi-nhan: Báo hướng rẽ.
• Đèn phanh: Báo hiệu xe đang phanh.
• Đèn lùi: Báo hiệu xe đang lùi.
• Đèn cảnh báo: Đèn cảnh báo nguy hiểm (đèn hazard).

Hệ thống điều khiển không khí (Điều hòa)

Chức năng: Điều chỉnh nhiệt độ, độ ẩm và lưu thông không khí trong cabin, tạo môi trường làm việc thoải mái cho tài xế.

Phân loại: Theo phương thức điều khiển gồm điều hòa tự động (Auto) và điều hòa chỉnh tay (Manual).

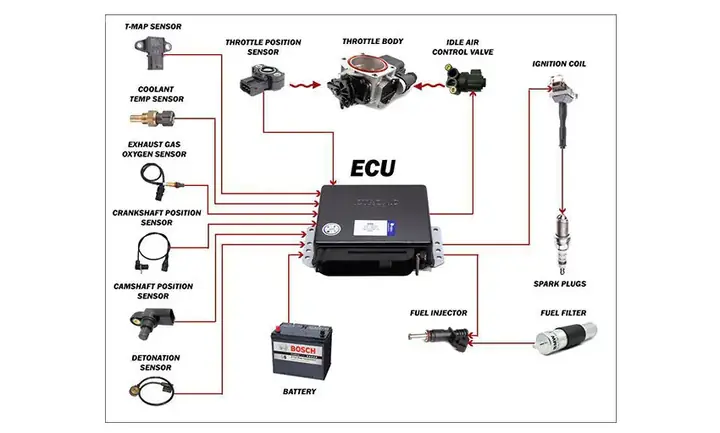

Hệ thống điều khiển động cơ (ECM/ECU)

Chức năng: Là “bộ não” của động cơ, tiếp nhận dữ liệu từ các cảm biến (cảm biến nhiệt độ, áp suất, vị trí trục khuỷu, lưu lượng khí nạp…), xử lý theo chương trình phần mềm và điều khiển các cơ cấu chấp hành (vòi phun nhiên liệu, van tiết lưu, hệ thống đánh lửa trên động cơ xăng…).

Ý nghĩa: Hệ thống này giúp động cơ hoạt động hiệu quả, tiết kiệm nhiên liệu, giảm phát thải và tăng độ bền.

Hệ thống điện phụ

Bao gồm các thiết bị tiện nghi và an toàn:

• Hệ thống kính cửa điện: Mô-tơ nâng hạ kính.
• Hệ thống gạt nước kính: Mô-tơ gạt nước kết hợp với cần gạt và lưỡi gạt.
• Hệ thống gương chỉnh điện: Cho phép điều chỉnh gương từ trong cabin.
• Hệ thống khóa cửa trung tâm: Điều khiển khóa/mở tất cả các cửa từ xa hoặc từ bảng điều khiển.

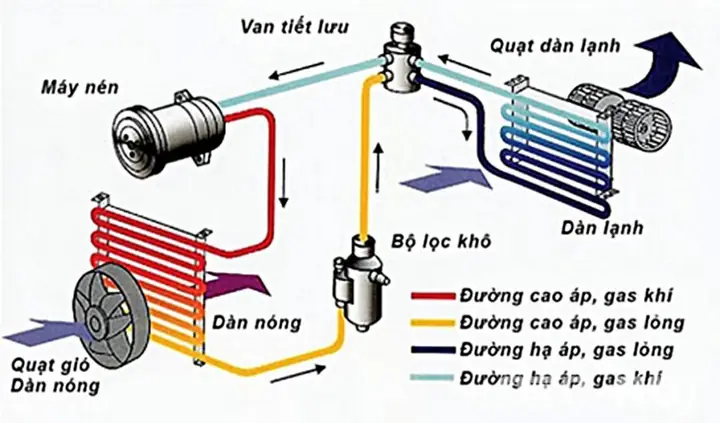

Hệ thống điều hòa không khí (Hệ thống lạnh)

Nguyên lý: Dựa trên chu trình nén, ngưng tụ, tiết lưu và giãn nở của môi chất lạnh (gas) để hấp thụ nhiệt trong cabin và thải ra ngoài.

Hệ thống phanh điều khiển điện tử (ABS)

Chức năng: Ngăn ngừa hiện tượng bó cứng bánh xe khi phanh gấp, giúp tài xế duy trì khả năng đánh lái và kiểm soát xe.

Nguyên lý: Cảm biến tốc độ bánh xe gửi tín hiệu về bộ điều khiển (ECU). Khi phát hiện nguy cơ bó cứng, ECU điều khiển các van điện từ để giảm, giữ hoặc tăng áp suất phanh một cách xung nhịp, tương tự thao tác “bơm phanh” thủ công nhưng nhanh và chính xác hơn nhiều.

Hệ thống định vị toàn cầu (GPS)

Ứng dụng: Theo dõi vị trí xe, hành trình di chuyển, vận tốc, thời gian dừng đỗ… Đây là công cụ quản lý phương tiện hiệu quả cho các doanh nghiệp vận tải và cũng là thiết bị chống trộm hữu ích.

Bảo dưỡng hệ thống điện xe tải

Để hệ thống điện xe tải hoạt động ổn định, an toàn và kéo dài tuổi thọ, cần thực hiện các công việc bảo dưỡng định kỳ:

Kiểm tra ắc quy

• Lau chùi sạch sẽ các cực ắc quy, loại bỏ muối hóa (bột trắng).
• Kiểm tra mức điện dịch (với ắc quy nước), bổ sung nước cất nếu cần.
• Đo điện áp ắc quy khi xe tắt máy (nên >12.4V) và khi nổ máy (nên 13.5V – 14.5V).
• Kiểm tra độ siết của các đầu cọc.

Kiểm tra máy phát điện và máy khởi động

• Nghe tiếng động lạ khi khởi động hoặc khi xe đang nổ máy.
• Quan sát đèn báo sạc trên táp-lô. Nếu đèn sáng khi động cơ đang hoạt động, có thể máy phát điện có vấn đề.
• Kiểm tra độ căng của dây đai máy phát.

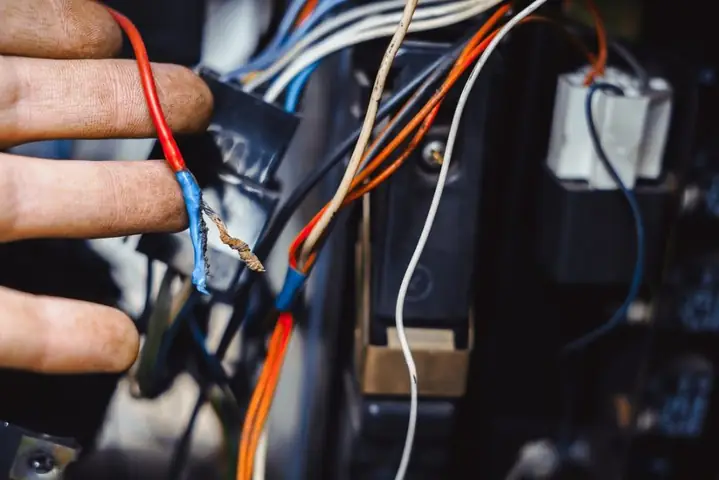

Kiểm tra hệ thống dây điện và cầu chì

• Kiểm tra các mối nối có bị lỏng, oxy hóa hay không.
• Thay thế cầu chì bị đứt bằng loại có cùng ampe định mức. Tuyệt đối không dùng dây đồng hoặc đinh để thay thế cầu chì.
• Kiểm tra các hộp cầu chì có dấu hiệu cháy xém hay mùi khét.

Kiểm tra các thiết bị điện

• Đảm bảo các đèn chiếu sáng, đèn tín hiệu hoạt động đúng chức năng.
• Kiểm tra hoạt động của mô-tơ gạt nước, mô-tơ kính cửa, còi…

Lưu ý: Khi thực hiện bất kỳ công việc bảo dưỡng nào liên quan đến điện, nên ngắt cực âm của ắc quy để tránh nguy cơ chập mạch.

Hiểu biết về cấu tạo xe ô tô tải, đặc biệt là hệ thống điện phức tạp, giúp người lái và chủ xe chủ động hơn trong việc vận hành, bảo dưỡng và phát hiện sự cố. Việc bảo dưỡng định kỳ đúng cách là chìa khóa để đảm bảo xe luôn trong tình trạng tốt, an toàn và tiết kiệm chi phí sửa chữa về lâu dài. Thiên Minh Autosafety luôn sẵn sàng cung cấp các giải pháp và phụ kiện công nghệ hỗ trợ an toàn lái xe hiện đại.
