Cấu tạo và vai trò an toàn của phần sườn xe ô tô

Phần sườn xe ô tô là một trong những cấu trúc quan trọng nhất, đóng vai trò nền tảng không chỉ quyết định hình dáng bên ngoài mà còn chi phối khả năng bảo vệ người ngồi trong xe. Mặc dù thường bị lu mờ bởi các hệ thống động cơ hay công nghệ an toàn điện tử, nhưng chính kết cấu vững chắc của phần sườn xe ô tô lại là lớp phòng thủ vật lý đầu tiên và cuối cùng trong trường hợp xảy ra va chạm. Bài viết này, dựa trên kiến thức chuyên sâu về kỹ thuật và an toàn xe hơi, sẽ đi sâu phân tích cấu tạo, vai trò an trọng, những hư hỏng thường gặp, và cách bảo dưỡng để đảm bảo chiếc xe của bạn luôn giữ được tính toàn vẹn kết cấu.

Khái niệm và chức năng cốt lõi của sườn xe ô tô

Có thể bạn quan tâm: Phần Đầu Xe Lắp Đèn Pha Ô Tô: Định Nghĩa, Cấu Tạo Và Chức Năng

Trong lĩnh vực kỹ thuật ô tô, phần sườn xe ô tô (thường được gọi là thân xe, hoặc chính xác hơn là cấu trúc thân vỏ/Body Structure) không chỉ là lớp kim loại bao bọc bên ngoài. Nó là một hệ thống kết cấu phức tạp, được thiết kế để chịu tải trọng, chống rung lắc, và quan trọng nhất là bảo vệ khoang hành khách. Chức năng cốt lõi của sườn xe có thể tóm gọn là duy trì độ cứng xoắn cần thiết cho hiệu suất vận hành và cung cấp khả năng chống chịu va đạm tuyệt đối, đặc biệt trong các tình huống va chạm ngang hông.

Thân xe hiện đại thường được chế tạo theo kiểu nguyên khối (Monocoque hoặc Unibody), nghĩa là thân vỏ và khung gầm được tích hợp thành một khối duy nhất. Thiết kế này giúp tối ưu hóa trọng lượng đồng thời phân tán lực tác động hiệu quả hơn so với thiết kế khung gầm rời (Body-on-frame) truyền thống. Vì vậy, sự toàn vẹn của sườn xe là yếu tố quyết định đến mức độ an toàn thụ động của phương tiện.

Định nghĩa và Vị trí của Phần Sườn Xe Ô Tô

Có thể bạn quan tâm: Ý Nghĩa Và Cách Chọn Phật A Di Đà Treo Xe Ô Tô Để Cầu Bình An

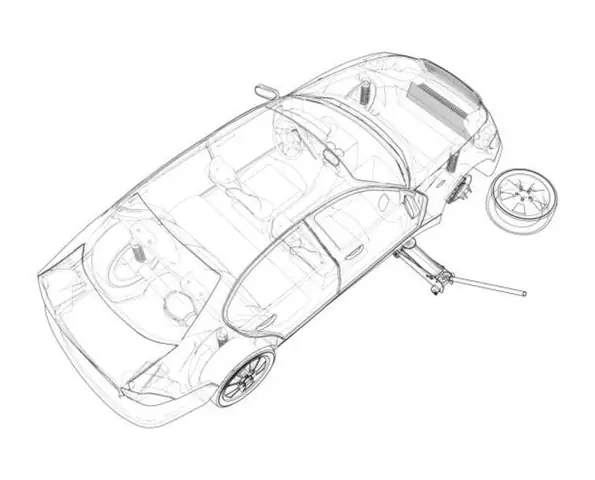

Phần sườn xe ô tô bao gồm toàn bộ cấu trúc thân xe, từ nóc, sàn, đến các tấm thép dọc và ngang. Để hiểu rõ vai trò của nó, chúng ta cần phân tích các thành phần cấu tạo chính và vị trí của chúng, đặc biệt là các cột trụ và thanh tăng cường.

Sườn xe không phải là một khối đồng nhất mà là sự kết hợp của nhiều tấm kim loại được cắt, dập, và hàn lại với nhau theo một trật tự kỹ thuật nghiêm ngặt. Sự chính xác trong việc lắp ráp các bộ phận này là điều kiện tiên quyết để đạt được độ cứng xoắn cao, một yếu tố ảnh hưởng trực tiếp đến cảm giác lái và khả năng xử lý của xe.

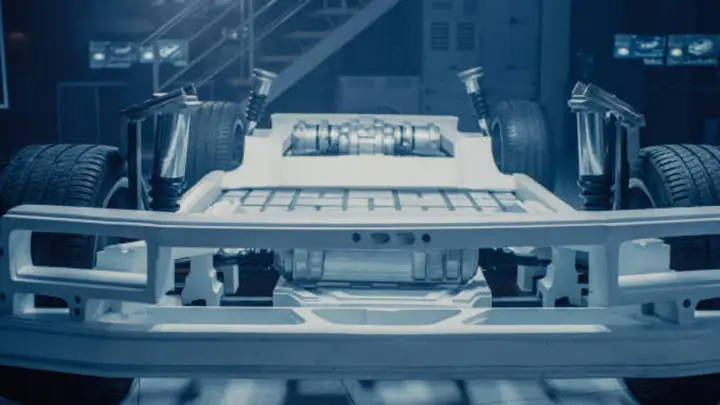

Khác biệt giữa sườn xe và khung gầm

Nhiều người lái xe thường nhầm lẫn giữa sườn xe (thân xe) và khung gầm (chassis). Đối với xe Unibody hiện đại, ranh giới này đã mờ đi rất nhiều. Tuy nhiên, có thể hiểu một cách đơn giản:

• Sườn xe (Body): Bao gồm phần trên của cấu trúc, nơi lắp đặt cửa, kính, nóc, và các cột trụ (Pillars). Nó tạo nên không gian sống (Life Cell) cho hành khách.
• Khung gầm (Chassis): Bao gồm sàn xe (Floor Pan), hệ thống treo, động cơ, hộp số, và hệ thống truyền lực. Nó chịu trách nhiệm chính về tải trọng và liên kết các cơ cấu vận hành.

Trong một chiếc xe Unibody, phần sườn xe ô tô và khung gầm là một, trong đó, các thanh dầm dọc (Side Rails) và thanh dầm sàn là các bộ phận quan trọng nhất của khung.

Các bộ phận chính cấu thành sườn xe

Cấu trúc sườn xe được củng cố bởi một loạt các thanh thép chịu lực cao, được gọi là các cột trụ. Chúng có chức năng giữ vững mái xe và đảm bảo khoang cabin không bị biến dạng khi lật hoặc va chạm mạnh từ bên hông.

Cột A (A-Pillar)

Là cột đỡ nằm ở phía trước, giữa kính chắn gió và cửa trước. Cột A phải chịu được áp lực gió và là thành phần quan trọng trong việc bảo vệ người lái và hành khách phía trước khi xe bị lật. Do vị trí này, các kỹ sư luôn phải cân bằng giữa việc tăng cường độ dày (để tăng an toàn) và giảm kích thước (để tối ưu tầm nhìn).

Cột B (B-Pillar)

Đây là cột trụ thẳng đứng nằm giữa cửa trước và cửa sau. Cột B là một trong những thành phần cứng nhất trên xe và đóng vai trò trung tâm trong việc bảo vệ chống lại va chạm bên hông. Nó thường là nơi lắp đặt khóa cửa, đai an toàn. Các nhà sản xuất xe hơi thường sử dụng thép cường độ siêu cao (Ultra High Strength Steel – UHSS) hoặc thép Boron để chế tạo Cột B nhằm đảm bảo khả năng chịu lực lên đến hàng chục tấn.

Cột C (C-Pillar)

Nằm ở phía sau, cột C là phần đỡ giữa cửa sau/kính sau và thân xe. Ở các mẫu xe SUV hoặc Hatchback, nó có thể được gọi là C-Pillar hoặc D-Pillar (tùy thuộc vào thiết kế). Vai trò của nó là hỗ trợ mái xe và cố định kính sau.

Rocker Panel (Thanh dầm bệ cửa)

Đây là thanh dầm kim loại chạy dọc theo phần dưới cửa xe, từ vòm bánh trước đến vòm bánh sau. Rocker Panel thường bị người dùng bỏ qua, nhưng nó là bộ phận cực kỳ quan trọng trong việc kết nối cấu trúc sàn và các cột trụ, cung cấp độ cứng cho thân xe và hấp thụ lực va chạm bên hông từ dưới lên. Đây cũng là khu vực dễ bị gỉ sét nhất do tiếp xúc trực tiếp với nước, bùn đất và muối đường.

Thanh Tăng cường bên trong cửa (Side Impact Beam)

Mặc dù không phải là một phần của khung sườn chính, nhưng thanh này nằm bên trong mỗi cánh cửa xe và hoạt động song song với sườn xe để bảo vệ. Mục tiêu là phân tán lực tác động từ bên hông, đẩy lực ra xa khoang hành khách.

Vai trò Sống Còn của Sườn Xe đối với An Toàn

Có thể bạn quan tâm: Phật Để Xe Ô Tô Là Phật Gì? Cách Chọn & Bày Trí An Toàn

Vai trò của phần sườn xe ô tô đối với an toàn không chỉ giới hạn ở việc chống đỡ mà còn liên quan mật thiết đến cơ chế hấp thụ và phân tán năng lượng. Theo các tiêu chuẩn an toàn quốc tế nghiêm ngặt như Euro NCAP và IIHS, khả năng chống chịu va chạm bên hông được coi là một thước đo quan trọng để đánh giá mức độ bảo vệ của một chiếc xe.

Khả năng hấp thụ lực (Crumple Zones) và bảo vệ khoang cabin

Trong một chiếc xe hiện đại, sườn xe được thiết kế để bao gồm hai khu vực chức năng chính:

1. Vùng biến dạng (Crumple Zones): Nằm ở phía trước (khoang động cơ) và phía sau (khoang hành lý). Mục đích là biến dạng có kiểm soát, hấp thụ năng lượng va chạm và kéo dài thời gian xảy ra va chạm, làm giảm lực G tác động lên người ngồi trong xe.
2. Khoang cabin sống sót (Safety Cell/Life Cell): Đây là phần cốt lõi của phần sườn xe ô tô, bao gồm các cột trụ và sàn xe. Khu vực này được thiết kế cứng cáp nhất, sử dụng vật liệu chịu lực cao để gần như không bị biến dạng khi va chạm, bảo vệ không gian cho hành khách.

Trong va chạm bên hông, các kỹ sư tập trung vào việc làm cho Cột B và Rocker Panel đủ cứng để giữ nguyên hình dạng. Việc sử dụng thép cường độ cao có thể làm tăng khả năng chịu đựng va chạm lên tới 40% so với thép truyền thống.

Tăng độ cứng xoắn (Torsional Rigidity) và ảnh hưởng đến vận hành

Độ cứng xoắn là khả năng chống lại sự biến dạng khi lực tác động lên xe không đồng đều (ví dụ: khi xe vào cua gắt hoặc đi qua địa hình không bằng phẳng). Độ cứng xoắn được đo bằng đơn vị Newton-mét trên mỗi độ (Nm/degree).

Khi phần sườn xe ô tô có độ cứng xoắn cao:

• Vận hành chính xác hơn: Hệ thống treo có thể hoạt động hiệu quả như thiết kế, vì thân xe không bị uốn cong, cho phép lốp giữ được độ bám đường tối ưu. Điều này tạo cảm giác lái chắc chắn và linh hoạt hơn.
• Giảm tiếng ồn và rung động: Thân xe cứng hơn giúp kiểm soát tốt hơn các rung động tần số thấp phát ra từ đường và động cơ, từ đó cải thiện sự thoải mái trong cabin.
• An toàn dài hạn: Sườn xe cứng cáp giúp giảm thiểu sự mài mòn của các khớp nối và điểm hàn theo thời gian.

Các hãng xe hơi cao cấp liên tục đầu tư vào việc tăng độ cứng xoắn. Ví dụ, việc bổ sung thêm các thanh giằng (strut braces) và tối ưu hóa các điểm hàn trên sườn xe có thể giúp cải thiện độ cứng xoắn lên mức hơn 40,000 Nm/degree đối với một số mẫu xe thể thao.

Tương tác với túi khí rèm và hệ thống an toàn thụ động khác

Túi khí rèm (Curtain Airbags) được thiết kế để bung ra từ trần xe dọc theo các cột A, B, và C, bảo vệ đầu hành khách trong trường hợp va chạm bên hông hoặc lật xe. Tuy nhiên, hiệu quả của túi khí rèm phụ thuộc hoàn toàn vào cấu trúc sườn xe.

Nếu sườn xe quá yếu và bị biến dạng nhanh chóng trong va chạm, đầu của hành khách có thể va chạm với vật thể bên ngoài trước khi túi khí kịp bung ra, hoặc thậm chí làm túi khí bị bung không đúng vị trí. Do đó, thiết kế cấu trúc sườn xe phải đảm bảo rằng các cột trụ và thanh tăng cường giữ vững vị trí đủ lâu để túi khí rèm phát huy tối đa tác dụng bảo vệ.

Các Yếu Tố Kỹ Thuật Trong Cấu Trúc Sườn Xe Hiện Đại

Sự phát triển của công nghệ vật liệu và kỹ thuật sản xuất đã cách mạng hóa cách chúng ta nhìn nhận về phần sườn xe ô tô. Ngày nay, cấu trúc xe không chỉ là thép mà là sự kết hợp của nhiều loại kim loại được tính toán kỹ lưỡng.

Vật liệu chế tạo: Thép cường độ cao và Nhôm

Việc sử dụng thép cường độ cao (HSS) và thép cường độ siêu cao (UHSS), bao gồm cả thép Boron, đã trở thành tiêu chuẩn trong ngành ô tô.

• Thép cường độ cao (HSS): Thường được dùng ở các bộ phận không chịu lực va chạm trực tiếp quá lớn như Rocker Panel hoặc một số phần của sàn xe.
• Thép cường độ siêu cao (UHSS): Được ưu tiên sử dụng cho các cấu trúc quan trọng như Cột B và các thanh dầm dọc bên trong sườn xe, nơi đòi hỏi khả năng chịu nén và kéo cao nhất. Thép Boron có độ bền cao gấp nhiều lần thép thông thường, giúp khoang cabin được bảo vệ tối đa với trọng lượng tối thiểu.

Sự kết hợp này, gọi là ‘Tailored Blank’ (tấm kim loại được thiết kế riêng), cho phép các nhà sản xuất xe hơi đặt các vật liệu có độ bền khác nhau vào các khu vực cụ thể của thân xe. Mục tiêu là tạo ra sự cân bằng hoàn hảo: các khu vực biến dạng được làm bằng thép mềm hơn để hấp thụ lực, trong khi khoang hành khách được bảo vệ bởi thép siêu cứng.

Kỹ thuật hàn và liên kết

Trong cấu trúc thân xe Unibody, các điểm hàn là mắt xích quan trọng liên kết hàng trăm tấm kim loại lại với nhau. Độ bền của phần sườn xe ô tô phụ thuộc lớn vào chất lượng của các điểm hàn này.

• Hàn điểm (Spot Welding): Phương pháp phổ biến nhất, tạo ra các điểm kết nối riêng lẻ.
• Hàn Laser (Laser Welding): Ngày càng được sử dụng rộng rãi, đặc biệt trong các khu vực cần độ kín và độ bền cao như mái xe hoặc xung quanh cửa sổ. Hàn Laser tạo ra các mối hàn liên tục, giúp tăng độ cứng và giảm thiểu nguy cơ rạn nứt trong trường hợp va chạm.

Trong quá trình sản xuất, hàng nghìn điểm hàn được thực hiện trên mỗi chiếc xe. Một điểm hàn không đạt chất lượng có thể làm giảm đáng kể khả năng chịu tải của toàn bộ sườn xe, đặc biệt trong các vụ tai nạn phức tạp.

Thiết kế cột A, B, C và tầm nhìn của tài xế

Trong nỗ lực tăng cường an toàn, các kỹ sư thường phải thiết kế các cột trụ dày hơn. Tuy nhiên, việc tăng độ dày của cột A có thể làm giảm tầm nhìn của tài xế, tạo ra các điểm mù nguy hiểm.

Để giải quyết mâu thuẫn này, các nhà thiết kế đã sử dụng cấu trúc bên trong phức tạp hơn thay vì chỉ đơn giản làm dày lớp vỏ ngoài. Ví dụ, một số hãng xe sử dụng cấu trúc ống lồng nhiều lớp bên trong cột A, cho phép giữ nguyên kích thước tổng thể mà vẫn tăng cường độ cứng. Ngoài ra, việc thiết kế cửa kính phía trước (Quarter Glass) cũng giúp giảm thiểu điểm mù do cột A gây ra.

Hiểu rõ những yếu tố kỹ thuật này là rất quan trọng đối với các kỹ thuật viên sửa chữa, bởi lẽ bất kỳ sự thay thế vật liệu sai hoặc kỹ thuật hàn không đạt chuẩn nào cũng có thể làm suy giảm nghiêm trọng độ an toàn ban đầu của xe.

Những Hư Hỏng Thường Gặp ở Phần Sườn Xe Ô Tô

Phần sườn xe ô tô là bộ phận chịu lực chính nên không thể tránh khỏi các hư hỏng trong quá trình sử dụng. Việc nhận biết và đánh giá mức độ hư hỏng là bước đầu tiên để đảm bảo xe được sửa chữa đúng cách.

Hư hỏng do va chạm bên hông (Side Impact)

Va chạm bên hông (T-Bone accident) là một trong những loại va chạm nguy hiểm nhất vì vùng biến dạng ở hai bên sườn xe thường mỏng hơn nhiều so với phía trước hoặc phía sau.

• Va chạm nhẹ: Thường chỉ gây móp các tấm vỏ ngoài (door skins, fenders) và có thể không ảnh hưởng đến cấu trúc Cột B. Việc sửa chữa chủ yếu là đồng sơn hoặc thay thế các tấm Panel ngoài.
• Va chạm mạnh: Khi lực tác động đủ lớn để làm biến dạng Cột B, Rocker Panel, hoặc các thanh dầm sàn, đây được gọi là hư hỏng cấu trúc (Structural Damage). Hư hỏng này làm giảm đáng kể độ cứng xoắn của xe và khả năng bảo vệ trong các va chạm tiếp theo. Một khi Cột B bị biến dạng, nó có thể không hoạt động đúng chức năng, dẫn đến việc cửa xe không mở được hoặc đai an toàn không thể khóa lại đúng cách.

Trong trường hợp hư hỏng cấu trúc, việc sửa chữa không chỉ là kéo nắn hình dạng bên ngoài mà còn phải khôi phục lại các thông số kỹ thuật về độ dài, chiều rộng, và độ vuông góc của khung xe theo tiêu chuẩn nhà sản xuất.

Vấn đề ăn mòn và gỉ sét

Gỉ sét là kẻ thù thầm lặng của phần sườn xe ô tô, đặc biệt ở những vùng khí hậu ẩm ướt hoặc có tuyết, nơi muối đường được sử dụng để làm tan băng.

Các khu vực dễ bị gỉ sét nhất bao gồm:

• Rocker Panel (bệ cửa): Do vị trí thấp, thường xuyên tiếp xúc với nước bắn lên từ bánh xe. Nếu lớp sơn bảo vệ bị bong tróc, Rocker Panel sẽ bị mục rỗng từ bên trong, làm giảm khả năng chịu lực.
• Vòm bánh xe (Wheel Arches): Nơi tích tụ độ ẩm, bùn đất và hóa chất.
• Sàn xe (Floor Pan): Đặc biệt là các điểm tiếp xúc với thảm lót hoặc các lỗ thoát nước bị tắc.

Gỉ sét không chỉ gây mất thẩm mỹ mà còn làm suy yếu nghiêm trọng vật liệu, biến vùng thép cường độ cao thành vùng thép mềm, khiến xe dễ bị hỏng hóc nghiêm trọng hơn trong tai nạn. Việc kiểm tra định kỳ lớp bảo vệ gầm và xử lý sớm các vết trầy xước nhỏ là cực kỳ quan trọng.

Hư hỏng do biến dạng cấu trúc (Frame Damage)

Biến dạng cấu trúc sườn xe là tình trạng nghiêm trọng nhất, xảy ra khi các điểm gắn kết chính của thân xe bị dịch chuyển so với vị trí ban đầu (thường là lệch vài milimet). Hậu quả là:

• Lắp ráp sai lệch: Các tấm thân vỏ (cửa, nắp capo, cốp) không còn khít với nhau, gây tiếng ồn, rò rỉ nước, và khó đóng mở.
• Ảnh hưởng đến hệ thống treo: Sự biến dạng của sườn xe có thể làm thay đổi các góc đặt bánh xe (alignment), dẫn đến mòn lốp không đều và làm xe bị nhao lái.
• An toàn bị giảm sút: Các hệ thống chống bó cứng phanh (ABS) hoặc cân bằng điện tử (ESP) có thể hoạt động kém hiệu quả do thông số hình học của xe đã thay đổi.

Khi xe gặp va chạm mạnh, việc đầu tiên cần làm là đưa xe đến các trung tâm bảo dưỡng uy tín để kỹ thuật viên sử dụng thiết bị đo đạc chuyên dụng nhằm kiểm tra Frame Damage, trước khi tiến hành bất kỳ hoạt động sơn sửa nào.

Quy Trình Kiểm Tra và Sửa Chữa Sườn Xe Bị Hư Hỏng

Sửa chữa phần sườn xe ô tô không phải là công việc có thể làm tại nhà. Nó đòi hỏi kỹ thuật viên có chuyên môn cao, thiết bị hiện đại, và sự tuân thủ nghiêm ngặt các tiêu chuẩn của nhà sản xuất.

Đánh giá thiệt hại cấu trúc

Bước đầu tiên và quan trọng nhất là đánh giá thiệt hại cấu trúc. Kỹ thuật viên sẽ sử dụng hệ thống đo đạc laser hoặc máy đo tọa độ 3 chiều (3D Measuring System).

1. Đo đạc điểm chuẩn (Reference Points): Mỗi chiếc xe đều có các điểm đo chuẩn (OEM reference points) được nhà sản xuất quy định. Các thiết bị đo sẽ so sánh tọa độ hiện tại của các điểm này với tọa độ ban đầu.
2. Xác định mức độ biến dạng: Kết quả đo sẽ chỉ ra liệu có sự sai lệch nào vượt quá mức chấp nhận được (thường là 2-3mm) hay không.
3. Lập kế hoạch sửa chữa: Dựa trên mức độ biến dạng, kỹ thuật viên sẽ quyết định phương pháp: kéo nắn (pulling), cắt và thay thế (cut and replace), hay cần tái tạo toàn bộ vùng.

Kỹ thuật kéo nắn sườn xe và thay thế các Panel

Kéo nắn là quá trình sử dụng hệ thống kéo nắn thủy lực (Frame Rack) và thiết bị định hình thân xe (Jig) để kéo các bộ phận bị biến dạng trở lại vị trí và hình dạng ban đầu. Quá trình này phải được thực hiện từ từ, có kiểm soát, và theo đúng hướng dẫn kỹ thuật để tránh làm hư hỏng thêm cấu trúc kim loại.

Đối với các bộ phận cấu trúc quan trọng (như Cột B hoặc thanh dầm sàn), nếu chúng bị biến dạng quá 50% hoặc nằm trong khu vực “Life Cell,” nhà sản xuất thường khuyến nghị cắt bỏ và thay thế bằng chi tiết mới.

• Thay thế chi tiết cấu trúc: Việc thay thế này cần đảm bảo rằng các mối hàn mới (thường là hàn điểm đối đầu hoặc hàn MIG/MAG) phải tái tạo được độ bền ban đầu. Việc này đòi hỏi kỹ thuật viên phải có chứng chỉ và sử dụng thiết bị hàn được kiểm định. Việc hàn không đúng cách có thể tạo ra các điểm yếu nghiêm trọng trên sườn xe.

Để đảm bảo an toàn sau sửa chữa, các chủ xe nên chọn các cơ sở bảo dưỡng có cam kết về chất lượng hàn và sử dụng phụ tùng chính hãng hoặc chất lượng tương đương OEM. Trong lĩnh vực an toàn xe hơi, việc đảm bảo độ tin cậy của cấu trúc là điều tối quan trọng mà Thiên Minh Auto Safety luôn nhấn mạnh.

Chi phí sửa chữa và ảnh hưởng đến giá trị xe

Sửa chữa hư hỏng cấu trúc phần sườn xe ô tô thường tốn kém hơn nhiều so với sửa chữa bề mặt, do nó liên quan đến lao động chuyên sâu, thiết bị đắt tiền, và đôi khi là thay thế các tấm thép cường độ cao.

• Chi phí: Có thể dao động từ hàng chục triệu đến hàng trăm triệu đồng, tùy thuộc vào dòng xe và mức độ hư hỏng.
• Giá trị xe: Một chiếc xe đã từng bị hư hỏng cấu trúc sườn xe thường bị giảm giá trị đáng kể khi bán lại (thường từ 15% đến 30% giá thị trường), ngay cả khi đã được sửa chữa bởi các chuyên gia. Người mua thường lo ngại về khả năng hoạt động của vùng biến dạng và sự toàn vẹn của xe trong các vụ tai nạn tiếp theo.

Mẹo Bảo Dưỡng để Tăng Tuổi Thọ và Độ Bền Phần Sườn Xe

Mặc dù phần sườn xe ô tô được thiết kế để chịu đựng hàng chục năm sử dụng, việc bảo dưỡng chủ động có thể kéo dài tuổi thọ và duy trì độ an toàn của nó.

Biện pháp chống gỉ sét cho các khu vực dễ bị tổn thương

Ngăn ngừa gỉ sét là biện pháp bảo vệ sườn xe hiệu quả nhất.

1. Phủ gầm chuyên dụng: Sử dụng các lớp phủ chống ăn mòn (thường là cao su hoặc nhựa composite) cho khu vực gầm xe và Rocker Panel. Lớp phủ này tạo ra hàng rào vật lý, bảo vệ kim loại khỏi độ ẩm, muối và đá dăm.
2. Làm sạch khe hở thoát nước: Đảm bảo rằng các lỗ thoát nước ở bệ cửa, vòm bánh xe và dưới cánh cửa không bị tắc bởi bùn hoặc lá cây. Nước bị mắc kẹt là nguyên nhân chính gây gỉ sét từ trong ra ngoài.
3. Rửa xe thường xuyên: Đặc biệt sau khi đi qua vùng nước mặn hoặc bùn lầy, việc rửa sạch gầm xe và các hốc bánh xe là điều cần thiết để loại bỏ hóa chất gây ăn mòn.

Lưu ý khi lắp đặt phụ kiện bên ngoài

Khi lắp đặt các phụ kiện liên quan đến sườn xe, cần hết sức cẩn thận để không làm suy yếu cấu trúc.

• Bậc lên xuống (Running Boards): Nếu việc lắp đặt yêu cầu khoan hoặc hàn vào các thanh dầm chính của sườn xe, điều này có thể tạo ra các điểm yếu tiềm ẩn hoặc tạo điều kiện cho gỉ sét phát triển. Nên chọn các phụ kiện được thiết kế để gắn vào các điểm kết nối có sẵn của nhà sản xuất.
• Thanh kéo móc (Tow Hitches): Cần đảm bảo rằng thanh kéo được gắn chắc chắn vào các điểm chịu tải của khung gầm/sườn xe. Lắp đặt không đúng cách có thể làm biến dạng sườn xe khi kéo tải nặng.

Kiểm tra định kỳ sau các va chạm nhỏ

Ngay cả một vụ va chạm nhỏ tưởng chừng vô hại, như đâm vào lề đường ở tốc độ cao hoặc bị một xe khác quệt nhẹ vào sườn, cũng có thể gây ra sai lệch nhỏ về cấu trúc.

Sau bất kỳ sự cố nào, nên kiểm tra bằng mắt thường các khu vực xung quanh bánh xe và các điểm hàn ở Rocker Panel. Nếu nhận thấy có sự thay đổi về khe hở giữa các tấm thân vỏ (Door Gaps) hoặc cửa xe đóng/mở không còn trơn tru như trước, đó là dấu hiệu cảnh báo cần kiểm tra Frame Damage chuyên sâu. Việc phát hiện sớm các hư hỏng cấu trúc sẽ giúp việc sửa chữa dễ dàng và ít tốn kém hơn.

Phân tích kỹ thuật về Thép cường độ cao (UHSS) trong Sườn Xe

Để đạt được tiêu chuẩn an toàn 5 sao hiện nay, việc sử dụng vật liệu tiên tiến là không thể thiếu. Thép cường độ siêu cao (UHSS) là nhân tố chính giúp phần sườn xe ô tô vừa nhẹ hơn vừa cứng hơn.

Tại sao Boron Steel lại quan trọng?

Thép Boron là một loại UHSS đặc biệt, được xử lý nhiệt ở nhiệt độ cao (thường là 900°C) rồi làm lạnh đột ngột, giúp nó cứng hơn thép thông thường khoảng bốn lần. Loại thép này được sử dụng chủ yếu ở các Cột B, dầm mái và các thanh chống va chạm bên trong cửa xe.

Trong một vụ tai nạn, thép Boron đóng vai trò như một “lồng an toàn” không thể xuyên thủng, giữ vững không gian sống sót cho hành khách. Tuy nhiên, việc sửa chữa thép Boron cực kỳ phức tạp:

1. Cần thiết bị đặc biệt: Thép Boron không thể bị cắt bằng các thiết bị cắt kim loại tiêu chuẩn. Nó yêu cầu máy cắt plasma hoặc các công cụ thủy lực áp suất cao.
2. Không thể hàn lại bằng kỹ thuật thông thường: Nhiệt độ cao của quá trình hàn thông thường sẽ làm thay đổi cấu trúc vi mô của Boron Steel, khiến nó mất đi cường độ chịu lực. Do đó, việc thay thế phải tuân thủ nghiêm ngặt quy trình hàn điểm chính xác do nhà sản xuất quy định.

Tác động của vật liệu nhẹ (Nhôm và Carbon Fiber)

Một số hãng xe cao cấp đã bắt đầu sử dụng Nhôm (Aluminum) cho toàn bộ cấu trúc thân xe để giảm trọng lượng, từ đó cải thiện hiệu suất nhiên liệu và khả năng tăng tốc.

• Ưu điểm: Nhẹ hơn thép 30-40% trong khi vẫn duy trì độ cứng ấn tượng.
• Thách thức: Nhôm đắt hơn, dễ bị biến dạng hơn thép, và việc sửa chữa nhôm cần các xưởng chuyên biệt hoàn toàn để tránh nhiễm bẩn (Galvanic Corrosion) giữa nhôm và thép, điều có thể làm hỏng phần sườn xe ô tô vĩnh viễn.

Sợi Carbon (Carbon Fiber Reinforced Plastic – CFRP) cũng đang dần được đưa vào các mẫu xe hiệu suất cao. CFRP nhẹ và cứng hơn nhôm, nhưng chi phí sửa chữa và thay thế cực kỳ cao và phức tạp.

Sườn xe và Khả năng Tái sử dụng (Recyclability)

Trong bối cảnh ngành công nghiệp ô tô đang chuyển dịch sang các tiêu chuẩn bền vững hơn, thiết kế sườn xe cũng phải tính đến khả năng tái sử dụng.

Thiết kế tháo lắp thông minh

Các nhà sản xuất hiện đại đang thiết kế phần sườn xe ô tô với các chi tiết có thể tháo lắp dễ dàng hơn. Ví dụ, việc sử dụng bu-lông thay vì hàn cho một số bộ phận không chịu lực chính giúp việc tháo gỡ các bộ phận như chắn bùn, cản va trở nên đơn giản, phục vụ cho việc sửa chữa hoặc tái chế vật liệu.

Tuy nhiên, đối với các chi tiết cấu trúc cốt lõi (như Cột B), chúng vẫn phải được hàn chắc chắn để đảm bảo an toàn. Khi xe đến cuối vòng đời, việc phân loại và tái chế các loại thép, nhôm và vật liệu tổng hợp khác nhau trong cấu trúc sườn xe là một thách thức lớn.

Vai trò của Sườn xe trong xe Điện (EV)

Đối với xe điện, phần sườn xe ô tô có một vai trò bổ sung: bảo vệ pin Lithium-ion. Pin EV thường được đặt dưới sàn xe, trong một khung bảo vệ cứng cáp được tích hợp vào sườn xe.

• Tăng cường bảo vệ gầm: Sàn xe EV phải được gia cố cực kỳ chắc chắn để chống lại va đập từ dưới gầm, vì bất kỳ hư hỏng nào đối với bộ pin đều có thể dẫn đến nguy cơ hỏa hoạn nghiêm trọng.
• Trọng tâm thấp: Việc pin nặng được tích hợp vào sườn xe giúp hạ thấp trọng tâm xe, cải thiện khả năng vận hành và giảm thiểu nguy cơ lật xe.

Do đó, bất kỳ hư hỏng nào đối với sườn xe của xe điện cũng cần được kiểm tra kỹ lưỡng hơn nhiều, nhằm đảm bảo hệ thống pin vẫn an toàn và không bị biến dạng.

Tóm tắt những điều cần biết về Phần Sườn Xe Ô Tô

Phần sườn xe ô tô là trái tim kỹ thuật và an toàn của bất kỳ chiếc xe nào. Nó không chỉ là bộ khung vật lý mà còn là minh chứng cho sự đầu tư của nhà sản xuất vào công nghệ an toàn thụ động. Từ Cột B bằng thép Boron cứng cáp đến các Rocker Panel chống gỉ, mỗi chi tiết đều đóng vai trò thiết yếu.

Hiểu rõ cấu tạo và chức năng của phần sườn xe ô tô giúp chủ xe nhận thức được tầm quan trọng của việc bảo dưỡng định kỳ và yêu cầu sửa chữa chất lượng cao khi cần thiết. Khi lựa chọn địa điểm bảo dưỡng hoặc tư vấn về các trang bị an toàn, hãy tìm đến những chuyên gia có kinh nghiệm và uy tín như đội ngũ của Thiên Minh Auto Safety để nhận được lời khuyên chuyên nghiệp và đáng tin cậy nhất. Sự toàn vẹn của sườn xe là yếu tố cốt lõi đảm bảo bạn và gia đình luôn được bảo vệ tối đa trên mọi hành trình.

Cập Nhật Lúc Tháng mười một 16, 2025 by Huỳnh Thanh Vi
