Cấu tạo và nguyên lý hệ thống phanh thủy lực trên xe ô tô

Hệ thống phanh là một trong những bộ phận quan trọng nhất, quyết định trực tiếp đến sự an toàn của người lái và hành khách trên mọi hành trình. Trong số các công nghệ phanh hiện đại, hệ thống phanh thủy lực trên xe ô tô là loại phổ biến và được tin dùng nhất nhờ hiệu quả cao, độ tin cậy và khả năng truyền lực mạnh mẽ. Hiểu rõ về cấu tạo và nguyên lý hoạt động của nó không chỉ giúp bạn lái xe an toàn hơn mà còn chủ động trong việc bảo dưỡng, phát hiện sớm các sự cố tiềm ẩn.

Sơ lược về các thành phần và cơ chế hoạt động chính

Có thể bạn quan tâm: Hệ Thống Trên Xe Ô Tô Số Sàn: Cấu Tạo & Nguyên Lý

1. Định nghĩa và vai trò: Tìm hiểu nguyên lý cơ bản đằng sau hệ thống phanh thủy lực và tại sao nó lại trở thành tiêu chuẩn vàng trong ngành công nghiệp ô tô.
2. Các bộ phận cấu thành: Phân tích chi tiết từng linh kiện cốt lõi từ bàn đạp phanh, xy lanh chính, đường ống dẫn dầu cho đến cơ cấu phanh tại bánh xe.
3. Nguyên lý hoạt động chi tiết: Mô tả từng bước quá trình truyền lực từ khi người lái đạp phanh cho đến khi xe dừng lại, dựa trên định luật Pascal.
4. Các công nghệ an toàn hỗ trợ: Khám phá cách các hệ thống điện tử như ABS, EBD và BA hoạt động song hành để tối ưu hóa hiệu suất phanh.
5. Dấu hiệu hư hỏng và bảo dưỡng: Nhận biết các triệu chứng bất thường và nắm vững các bước bảo dưỡng cơ bản để đảm bảo hệ thống luôn hoạt động ở trạng thái tốt nhất.

Hệ thống phanh thủy lực là gì và tầm quan trọng?

Có thể bạn quan tâm: Học Bằng Lái Xe Ô Tô Phòng Cháy Cần Những Gì?

Hệ thống phanh thủy lực trên xe ô tô là một cơ cấu phanh sử dụng chất lỏng chuyên dụng (dầu phanh) để truyền lực từ bàn đạp phanh của người lái đến các bánh xe, tạo ra ma sát để làm giảm tốc độ hoặc dừng xe. Cốt lõi của hệ thống này dựa trên một nguyên lý vật lý cơ bản: Định luật Pascal.

Định luật này phát biểu rằng áp suất tác dụng lên một chất lỏng chứa trong bình kín được truyền đi nguyên vẹn đến mọi điểm của chất lỏng và thành bình. Trong hệ thống phanh, khi bạn đạp phanh, một lực nhỏ được tác động lên xy lanh chính. Lực này tạo ra áp suất lớn trong dầu phanh. Vì dầu phanh không thể bị nén lại, áp suất này được truyền đi một cách tức thời và đồng đều qua các đường ống đến các xy lanh con ở mỗi bánh xe, khuếch đại lực tác động lên má phanh, giúp dừng chiếc xe nặng hàng tấn một cách hiệu quả.

Tầm quan trọng của hệ thống phanh thủy lực là không thể bàn cãi. Nó cung cấp lực phanh mạnh mẽ và ổn định, cho phép người lái kiểm soát xe chính xác trong các tình huống khẩn cấp. So với các hệ thống phanh cơ khí cũ, phanh thủy lực ít bị mài mòn hơn ở các khớp nối cơ khí và có khả năng tự điều chỉnh khe hở má phanh, đảm bảo hiệu suất phanh luôn ổn định trong suốt quá trình sử dụng.

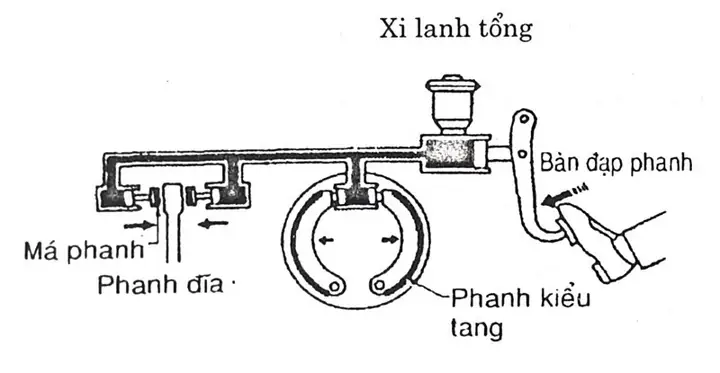

Cấu tạo chi tiết của hệ thống phanh thủy lực trên xe ô tô

Có thể bạn quan tâm: Hệ Thống Quản Lý Đăng Ký Ô Tô Xe Máy: Vai Trò Và Vận Hành

Để hiểu cách hệ thống hoạt động, chúng ta cần phân tích từng bộ phận cấu thành nên nó. Mỗi chi tiết đều đóng một vai trò không thể thiếu trong chuỗi truyền lực phức tạp này.

Bàn đạp phanh (Brake Pedal)

Đây là điểm khởi đầu của mọi thao tác phanh. Bàn đạp phanh là một đòn bẩy cơ khí, giúp khuếch đại lực từ chân người lái trước khi truyền đến xy lanh chính. Thiết kế của nó được tính toán kỹ lưỡng để mang lại cảm giác phanh tốt nhất, không quá nặng cũng không quá nhẹ.

Trợ lực phanh chân không (Brake Booster)

Để dừng một chiếc xe đang di chuyển, cần một lực rất lớn. Nếu chỉ dựa vào sức người thì việc đạp phanh sẽ vô cùng nặng nhọc. Bộ trợ lực phanh chân không ra đời để giải quyết vấn đề này. Nó sử dụng sự chênh lệch áp suất giữa chân không trong động cơ và áp suất khí quyển để khuếch đại lực đạp của người lái lên gấp nhiều lần, giúp việc phanh xe trở nên nhẹ nhàng và dễ dàng hơn rất nhiều.

Xy lanh chính (Master Cylinder)

Được ví như trái tim của hệ thống, xy lanh chính có nhiệm vụ chuyển đổi lực cơ học từ bàn đạp phanh (đã được khuếch đại bởi trợ lực) thành áp suất thủy lực. Bên trong xy lanh chính có các piston và gioăng phớt đặc biệt. Khi piston di chuyển, nó sẽ nén dầu phanh trong bình chứa và đẩy dầu đi vào các đường ống với một áp suất cao.

Hầu hết các xe hiện đại đều sử dụng xy lanh chính dạng kép (tandem master cylinder) với hai khoang piston riêng biệt. Thiết kế này tạo ra hai mạch phanh độc lập (thường là một mạch cho hai bánh chéo nhau hoặc một mạch cho bánh trước và một mạch cho bánh sau), đảm bảo rằng nếu một mạch bị hỏng (ví dụ như rò rỉ dầu), mạch còn lại vẫn có thể hoạt động để dừng xe an toàn.

Dầu phanh (Brake Fluid)

Dầu phanh là chất lỏng không thể nén, đóng vai trò là môi chất truyền áp suất trong toàn bộ hệ thống. Nó phải đáp ứng các yêu cầu kỹ thuật khắt khe như có nhiệt độ sôi cao để chống lại hiện tượng sôi dầu khi phanh gấp (gây mất phanh), không ăn mòn các chi tiết kim loại và cao su, và có độ nhớt ổn định trong dải nhiệt độ rộng. Các loại dầu phanh phổ biến được phân loại theo tiêu chuẩn DOT (Department of Transportation) như DOT 3, DOT 4, và DOT 5.1.

Đường ống dẫn dầu phanh (Brake Lines/Hoses)

Hệ thống đường ống này có nhiệm vụ dẫn dầu phanh áp suất cao từ xy lanh chính đến từng bánh xe. Chúng được chia làm hai loại: ống cứng làm bằng kim loại được lắp đặt dọc theo khung xe, và ống mềm làm bằng cao su chịu lực ở các vị trí nối với bánh xe để cho phép bánh xe di chuyển lên xuống và đánh lái mà không làm hỏng đường ống.

Cơ cấu phanh tại bánh xe

Đây là nơi áp suất thủy lực được chuyển đổi trở lại thành lực cơ học để tạo ma sát. Có hai loại cơ cấu phanh chính được sử dụng.

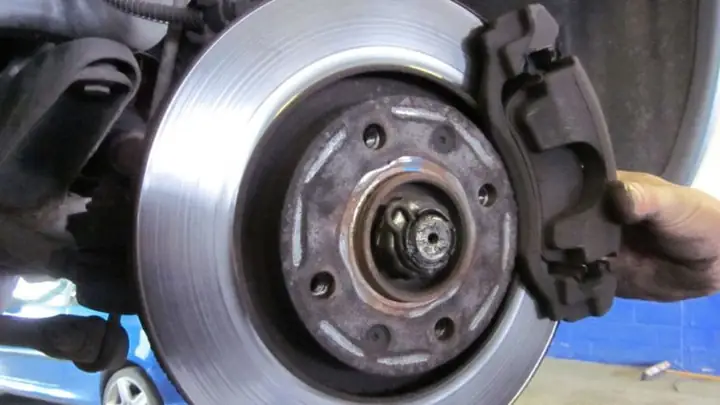

Phanh đĩa (Disc Brakes)

Phanh đĩa bao gồm một đĩa phanh (rotor) bằng kim loại quay cùng bánh xe và một cụm phanh (caliper) chứa các piston và má phanh (brake pads). Khi dầu phanh áp suất cao đi vào, nó đẩy piston ép chặt hai má phanh vào hai bên của đĩa phanh. Ma sát cực lớn sinh ra giữa má phanh và đĩa phanh sẽ làm bánh xe quay chậm lại. Phanh đĩa có ưu điểm là tản nhiệt tốt, hiệu suất phanh cao và ổn định, nên thường được trang bị trên bánh trước hoặc cả bốn bánh của các dòng xe hiện đại.

Phanh tang trống (Drum Brakes)

Phanh tang trống có cấu tạo gồm một trống phanh (drum) hình trụ quay cùng bánh xe và các guốc phanh (brake shoes) nằm bên trong. Khi phanh, xy lanh con (wheel cylinder) sẽ đẩy hai guốc phanh bung ra, ép bề mặt má phanh vào mặt trong của trống phanh. Phanh tang trống có chi phí sản xuất thấp hơn và lực phanh mạnh ở tốc độ thấp, nhưng khả năng tản nhiệt kém hơn phanh đĩa, nên thường được sử dụng cho bánh sau của các dòng xe phổ thông.

Nguyên lý hoạt động của hệ thống phanh thủy lực

Quá trình hoạt động của hệ thống phanh thủy lực trên xe ô tô diễn ra gần như tức thời, tuân theo một chuỗi phản ứng chính xác.

1. Tác động lực: Người lái đạp vào bàn đạp phanh. Lực này được bộ trợ lực phanh khuếch đại.
2. Tạo áp suất: Lực khuếch đại đẩy piston bên trong xy lanh chính, nén dầu phanh và tạo ra một áp suất thủy lực rất lớn.
3. Truyền áp suất: Theo định luật Pascal, áp suất này được truyền đi nguyên vẹn và đồng thời qua các đường ống dẫn dầu đến tất cả các cơ cấu phanh ở bốn bánh xe.
4. Tạo lực phanh: Tại phanh đĩa, áp suất dầu đẩy piston trong cụm phanh, ép má phanh vào đĩa. Tại phanh tang trống, áp suất dầu đẩy guốc phanh bung ra, ép vào mặt trong của tang trống.
5. Tạo ma sát và giảm tốc: Lực ép này tạo ra ma sát giữa má phanh/guốc phanh và đĩa phanh/tang trống. Ma sát chuyển hóa động năng của xe thành nhiệt năng, làm xe giảm tốc độ.
6. Nhả phanh: Khi người lái nhả bàn đạp phanh, áp suất trong hệ thống giảm xuống. Các piston và guốc phanh được lò xo hồi vị kéo về vị trí ban đầu, giải phóng bánh xe.

Toàn bộ quá trình này diễn ra chỉ trong một phần nhỏ của giây, mang lại khả năng phản ứng nhanh nhạy và kiểm soát chính xác cho người lái.

Các công nghệ an toàn tích hợp cùng hệ thống phanh thủy lực

Để nâng cao hơn nữa hiệu quả và độ an toàn, hệ thống phanh thủy lực trên xe ô tô hiện đại thường được kết hợp với các hệ thống điều khiển điện tử thông minh.

Hệ thống chống bó cứng phanh (ABS)

Khi phanh gấp trên đường trơn trượt, bánh xe rất dễ bị khóa cứng, dẫn đến mất khả năng điều khiển và làm tăng quãng đường phanh. Hệ thống ABS (Anti-lock Braking System) giải quyết vấn đề này bằng cách liên tục điều chỉnh áp suất phanh. Các cảm biến tốc độ ở mỗi bánh xe sẽ gửi tín hiệu về bộ điều khiển. Nếu phát hiện một bánh xe nào đó sắp bị bó cứng, ABS sẽ tự động giảm áp suất phanh đến bánh xe đó trong tích tắc, sau đó tác dụng lại lực phanh (quá trình này lặp đi lặp lại nhiều lần trong một giây). Kết quả là bánh xe vẫn tiếp tục lăn trong khi giảm tốc, giúp người lái duy trì khả năng đánh lái để tránh chướng ngại vật.

Hệ thống phân phối lực phanh điện tử (EBD)

Hệ thống EBD (Electronic Brakeforce Distribution) hoạt động như một phiên bản nâng cao của ABS. Nó có nhiệm vụ phân bổ lực phanh một cách tối ưu giữa các bánh xe trước và sau tùy thuộc vào tải trọng và điều kiện vận hành. Ví dụ, khi phanh, trọng lượng xe có xu hướng dồn về phía trước. EBD sẽ tự động tăng lực phanh cho bánh trước và giảm lực phanh cho bánh sau để ngăn ngừa hiện tượng bánh sau bị khóa cứng và giúp xe dừng lại một cách ổn định nhất.

Hệ thống hỗ trợ lực phanh khẩn cấp (BA)

Nhiều nghiên cứu chỉ ra rằng trong các tình huống khẩn cấp, nhiều tài xế không đạp đủ lực phanh cần thiết. Hệ thống BA (Brake Assist) được thiết kế để khắc phục điều này. Nó có khả năng nhận biết một tình huống phanh khẩn cấp thông qua tốc độ và lực đạp phanh của người lái. Khi phát hiện tín hiệu “hoảng loạn”, BA sẽ tự động tác dụng lực phanh tối đa, bất kể người lái có đạp hết hành trình bàn đạp hay không, giúp rút ngắn quãng đường phanh một cách đáng kể.

Dấu hiệu nhận biết hệ thống phanh thủy lực gặp vấn đề

Là một hệ thống an toàn tối quan trọng, bất kỳ dấu hiệu bất thường nào của phanh cũng cần được kiểm tra ngay lập tức.

• Phanh có cảm giác mềm hoặc bị hẫng: Khi đạp phanh, nếu bạn cảm thấy bàn đạp lún sâu hơn bình thường hoặc có cảm giác xốp, đây có thể là dấu hiệu hệ thống bị lọt khí hoặc xy lanh chính bị hỏng.
• Xe bị lệch sang một bên khi phanh: Nếu xe có xu hướng nhao về một bên khi phanh, nguyên nhân có thể do một bên phanh không ăn (ví dụ như kẹt piston) hoặc má phanh bị mòn không đều.
• Có tiếng kêu lạ khi phanh: Tiếng ken két hoặc tiếng kim loại ma sát chói tai là dấu hiệu rõ ràng cho thấy má phanh đã mòn hết và cần được thay thế ngay lập tức để tránh làm hỏng đĩa phanh hoặc tang trống.
• Đèn cảnh báo phanh sáng trên táp lô: Đèn báo này có thể chỉ ra nhiều vấn đề, từ mức dầu phanh thấp, má phanh mòn (ở một số xe), cho đến lỗi của hệ thống ABS.
• Rung động ở bàn đạp phanh hoặc vô lăng: Hiện tượng này thường xảy ra khi đĩa phanh bị cong vênh, khiến má phanh tiếp xúc không đều khi phanh.

Hướng dẫn bảo dưỡng hệ thống phanh thủy lực đúng cách

Bảo dưỡng định kỳ là chìa khóa để đảm bảo hệ thống phanh thủy lực trên xe ô tô luôn hoạt động hoàn hảo.

Kiểm tra mức dầu phanh định kỳ

Bạn nên kiểm tra bình chứa dầu phanh thường xuyên (ít nhất mỗi tháng một lần). Mức dầu phải nằm giữa vạch MIN và MAX. Nếu mức dầu thấp, đây có thể là dấu hiệu của rò rỉ hoặc má phanh đã mòn nhiều và cần được kiểm tra kỹ lưỡng hơn.

Thay dầu phanh theo khuyến cáo

Dầu phanh có đặc tính hút ẩm. Theo thời gian, lượng nước lẫn trong dầu sẽ tăng lên, làm giảm nhiệt độ sôi của dầu và có thể gây ăn mòn các chi tiết bên trong hệ thống. Vì vậy, các nhà sản xuất xe hơi thường khuyến cáo thay dầu phanh sau mỗi 2-3 năm, bất kể số km đã đi.

Kiểm tra má phanh và đĩa phanh/tang trống

Trong mỗi lần bảo dưỡng định kỳ, hãy yêu cầu kỹ thuật viên kiểm tra độ dày của má phanh. Nếu chúng đã quá mòn, cần thay thế ngay. Đồng thời, kiểm tra bề mặt đĩa phanh và tang trống xem có bị xước, cong vênh hay không. Để đảm bảo an toàn tuyệt đối, việc kiểm tra và bảo dưỡng hệ thống phanh nên được thực hiện bởi các chuyên gia tại những trung tâm uy tín như thienminh-autosafety.com.

Xả gió hệ thống phanh khi cần thiết

Nếu không khí lọt vào hệ thống (thường xảy ra sau khi sửa chữa hoặc thay thế các bộ phận), nó sẽ tạo ra các bọt khí trong dầu phanh. Vì không khí có thể bị nén, nó sẽ làm cho cảm giác phanh bị mềm và giảm hiệu quả phanh. Quá trình xả gió (bleeding the brakes) sẽ đẩy toàn bộ không khí ra khỏi hệ thống.

Tóm lại, hệ thống phanh thủy lực trên xe ô tô là một kỳ quan kỹ thuật, kết hợp các nguyên lý vật lý cơ bản với công nghệ hiện đại để mang lại sự an toàn tối đa. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách bảo dưỡng không chỉ là kiến thức hữu ích mà còn là trách nhiệm của mỗi người lái xe để bảo vệ bản thân và những người xung quanh trên mọi cung đường.

Cập Nhật Lúc Tháng mười một 6, 2025 by Huỳnh Thanh Vi
