Cấu tạo và nguyên lý của bộ phận đánh lửa xe ô tô

Hệ thống đánh lửa là một trong những thành phần cốt lõi, quyết định khả năng vận hành của động cơ xăng. Nếu không có nó, quá trình đốt cháy hỗn hợp nhiên liệu và không khí sẽ không thể diễn ra, khiến xe không thể khởi động. Việc tìm hiểu sâu về bộ phận đánh lửa xe ô tô không chỉ giúp chủ xe hiểu rõ hơn về “xế cưng” của mình mà còn trang bị những kiến thức cần thiết để nhận biết các dấu hiệu hỏng hóc, từ đó có phương án bảo dưỡng và sửa chữa kịp thời, đảm bảo an toàn trên mọi hành trình.

Tổng quan về hệ thống đánh lửa trên ô tô

Có thể bạn quan tâm: Bộ Quay Biển Số Xe Ô Tô: Hiểu Rõ Trước Khi Sử Dụng

Bộ phận đánh lửa xe ô tô là một hệ thống phức tạp bao gồm nhiều chi tiết phối hợp với nhau, có nhiệm vụ chính là tạo ra tia lửa điện cao thế (hàng chục nghìn vôn) tại bugi. Tia lửa này được tạo ra vào đúng thời điểm cuối kỳ nén của động cơ để đốt cháy hòa khí (hỗn hợp xăng và không khí) đã được nén trong xi lanh. Năng lượng sinh ra từ vụ nổ này sẽ đẩy piston đi xuống, tạo ra công cơ học và làm cho xe di chuyển. Về cơ bản, nó biến năng lượng điện từ ắc quy thành tia lửa đủ mạnh để khởi động và duy trì hoạt động của động cơ.

Lịch sử và sự phát triển của hệ thống đánh lửa

Có thể bạn quan tâm: Hướng Dẫn Chọn Mua Bộ Rửa Xe Ô Tô Bosch Phù Hợp Nhu Cầu

Hệ thống đánh lửa ô tô đã trải qua một chặng đường phát triển dài, từ những cơ cấu cơ khí thô sơ đến các hệ thống điện tử tinh vi ngày nay. Ban đầu, các nhà sản xuất sử dụng hệ thống đánh lửa magneto, tương tự như trên các động cơ nhỏ. Tuy nhiên, hệ thống này khá cồng kềnh và hoạt động không ổn định ở dải vòng tua thấp.

Bước đột phá lớn đầu tiên là sự ra đời của hệ thống đánh lửa dùng ắc quy, bô bin và bộ chia điện (Delco-Remy system) do Charles Kettering phát minh vào đầu thế kỷ 20. Hệ thống này sử dụng một bộ ngắt cơ khí (vít lửa) để điều khiển dòng điện sơ cấp trong bô bin, tạo ra điện áp cao ở cuộn thứ cấp. Mặc dù là một cải tiến vượt bậc, hệ thống này vẫn tồn tại nhược điểm như vít lửa dễ bị mòn, cần bảo dưỡng thường xuyên và hiệu suất đánh lửa giảm ở vòng tua cao.

Để khắc phục những hạn chế đó, hệ thống đánh lửa điện tử bán dẫn ra đời vào những năm 1970. Thay vì dùng vít lửa cơ khí, hệ thống này sử dụng các cảm biến (như cảm biến Hall hoặc cảm biến quang) và transistor công suất để điều khiển dòng điện. Điều này giúp tăng độ chính xác, độ bền và hiệu suất đánh lửa.

Ngày nay, hầu hết các xe ô tô hiện đại đều sử dụng hệ thống đánh lửa trực tiếp (Direct Ignition System – DIS) hoặc hệ thống đánh lửa độc lập cho từng xi lanh (Coil-on-Plug). Các hệ thống này được điều khiển hoàn toàn bởi Hộp điều khiển động cơ (ECU), loại bỏ hoàn toàn bộ chia điện và dây cao áp, giúp tối ưu hóa thời điểm đánh lửa, tăng cường hiệu suất động cơ, tiết kiệm nhiên liệu và giảm thiểu khí thải độc hại. Sự phát triển này cho thấy tầm quan trọng của việc tối ưu hóa bộ phận đánh lửa xe ô tô trong ngành công nghiệp ô tô.

Cấu tạo chi tiết của bộ phận đánh lửa xe ô tô

Có thể bạn quan tâm: Bí Quyết Sở Hữu Bộ Sưu Tập Xe Ô Tô Đồ Chơi Giá Trị

Mặc dù có nhiều loại hệ thống đánh lửa khác nhau, chúng đều có chung các thành phần cơ bản. Việc hiểu rõ cấu tạo của từng chi tiết sẽ giúp bạn dễ dàng chẩn đoán các vấn đề liên quan. Dưới đây là các bộ phận chính trong một hệ thống đánh lửa điển hình.

Nguồn điện (Ắc quy và Máy phát điện)

Đây là điểm khởi đầu của toàn bộ hệ thống. Ắc quy cung cấp nguồn điện một chiều (thường là 12V) cho cuộn sơ cấp của bô bin đánh lửa khi động cơ chưa hoạt động. Khi động cơ đã nổ máy, máy phát điện sẽ đảm nhận vai trò cung cấp điện cho toàn bộ hệ thống điện trên xe, bao gồm cả hệ thống đánh lửa, đồng thời sạc lại cho ắc quy. Nếu ắc quy yếu hoặc máy phát điện hỏng, hệ thống đánh lửa sẽ không có đủ năng lượng để tạo ra tia lửa mạnh, dẫn đến khó khởi động.

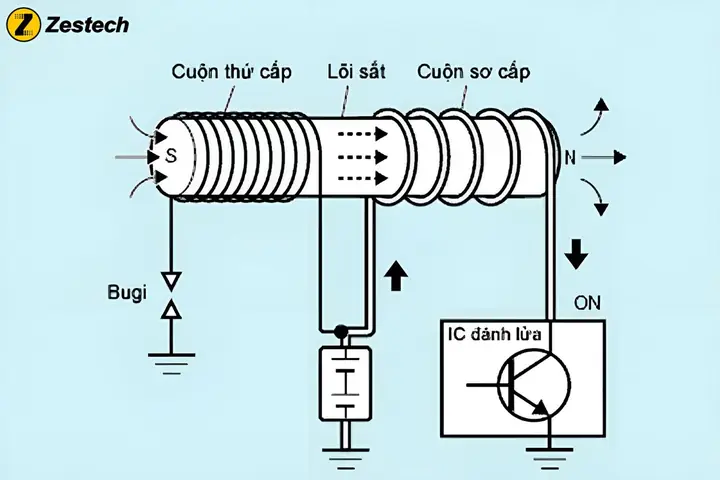

Bô bin đánh lửa (Ignition Coil)

Bô bin được ví như một máy biến áp siêu nhỏ, có nhiệm vụ biến đổi dòng điện 12V từ ắc quy thành một dòng điện cao thế, có thể lên tới 40.000V hoặc hơn. Cấu tạo của nó gồm hai cuộn dây đồng (cuộn sơ cấp và cuộn thứ cấp) quấn quanh một lõi sắt. Khi dòng điện 12V chạy qua cuộn sơ cấp, nó tạo ra một từ trường mạnh. Khi dòng điện này bị ngắt đột ngột, từ trường sụp đổ và cảm ứng sang cuộn thứ cấp (có số vòng dây lớn hơn nhiều) một suất điện động cực lớn, tạo ra dòng điện cao thế cần thiết. Đây là trái tim của bộ phận đánh lửa xe ô tô.

Bộ chia điện (Distributor) – Trên các dòng xe cũ

Trên các dòng xe đời cũ, bộ chia điện là một thành phần trung tâm, thực hiện hai chức năng chính: ngắt dòng điện sơ cấp của bô bin (thông qua vít lửa hoặc cảm biến) và phân phối dòng điện cao thế từ bô bin đến đúng bugi của từng xi lanh theo thứ tự nổ của động cơ. Bên trong bộ chia điện có con quay (rotor) và nắp chia điện. Khi con quay quay, nó sẽ lần lượt tiếp xúc với các cực nối với dây cao áp dẫn đến từng bugi, đảm bảo tia lửa được truyền đi đúng lúc, đúng chỗ.

Bugi (Spark Plug)

Bugi là chi tiết cuối cùng nhưng không kém phần quan trọng trong chuỗi đánh lửa. Nó nhận dòng điện cao thế từ bô bin (thông qua dây cao áp hoặc trực tiếp) và tạo ra một tia lửa điện mạnh mẽ qua một khe hở nhỏ giữa hai điện cực. Tia lửa này đủ nóng để đốt cháy hòa khí trong buồng đốt. Chất lượng của bugi, từ vật liệu chế tạo đến khoảng cách điện cực, ảnh hưởng trực tiếp đến hiệu quả đốt cháy, công suất và mức tiêu thụ nhiên liệu của động cơ. Bugi là một trong những bộ phận đánh lửa xe ô tô cần được kiểm tra và thay thế định kỳ nhất.

Dây cao áp (High-Tension Leads)

Dây cao áp có nhiệm vụ dẫn dòng điện cao thế từ bô bin đến bộ chia điện và từ bộ chia điện đến các bugi. Những sợi dây này phải có khả năng cách điện cực tốt để ngăn dòng điện rò rỉ ra ngoài, gây thất thoát năng lượng và làm yếu tia lửa. Theo thời gian, lớp vỏ cách điện của dây cao áp có thể bị nứt, giòn hoặc bị chuột cắn, dẫn đến hiện tượng đánh lửa yếu hoặc mất lửa.

Hộp điều khiển động cơ (ECU)

Trên các dòng xe hiện đại, ECU (Engine Control Unit) đóng vai trò là bộ não điều khiển toàn bộ hoạt động của động cơ, bao gồm cả hệ thống đánh lửa. ECU nhận tín hiệu từ hàng loạt cảm biến như cảm biến vị trí trục khuỷu, cảm biến vị trí trục cam, cảm biến tiếng gõ… để tính toán và quyết định thời điểm đánh lửa tối ưu nhất cho mọi điều kiện vận hành. Nhờ có ECU, bộ phận đánh lửa xe ô tô hoạt động chính xác hơn rất nhiều, giúp động cơ mạnh mẽ, tiết kiệm và thân thiện với môi trường.

Nguyên lý hoạt động của các hệ thống đánh lửa phổ biến

Để hiểu rõ hơn, chúng ta sẽ đi sâu vào nguyên lý hoạt động của một vài loại hệ thống đánh lửa tiêu biểu từ cũ đến mới. Sự khác biệt chính nằm ở cách chúng điều khiển dòng điện sơ cấp và phân phối dòng điện cao thế.

Hệ thống đánh lửa thông thường (dùng vít lửa)

Đây là hệ thống cơ bản nhất trên các xe đời cũ. Khi bạn bật khóa điện, dòng điện 12V từ ắc quy đi qua cuộn sơ cấp của bô bin và đi đến vít lửa trong bộ chia điện. Vít lửa được điều khiển bởi một cam gắn trên trục của bộ chia điện. Khi động cơ quay, cam này sẽ làm vít lửa liên tục đóng-mở. Mỗi khi vít lửa mở, dòng điện sơ cấp bị ngắt đột ngột, tạo ra điện áp cao ở cuộn thứ cấp. Dòng điện cao thế này được truyền đến con quay, rồi từ con quay phân phối đến bugi của xi lanh đang ở cuối kỳ nén.

Hệ thống đánh lửa điện tử không tiếp điểm (ESA)

Hệ thống ESA (Electronic Spark Advance) là một bước cải tiến, thay thế vít lửa cơ khí bằng các cảm biến điện tử (cảm biến Hall, cảm biến quang hoặc cảm biến từ) và một mô-đun đánh lửa (igniter). Cảm biến sẽ tạo ra tín hiệu điện gửi về mô-đun mỗi khi một vấu trên trục bộ chia điện đi qua. Mô-đun này sử dụng một transistor công suất để đóng-ngắt dòng điện sơ cấp của bô bin. Việc loại bỏ tiếp điểm cơ khí giúp hệ thống hoạt động bền bỉ, chính xác hơn và không cần bảo dưỡng vít lửa.

Hệ thống đánh lửa trực tiếp (DIS)

Hệ thống đánh lửa trực tiếp loại bỏ hoàn toàn bộ chia điện. Thay vào đó, nó sử dụng một hoặc nhiều bô bin. Có hai loại phổ biến: loại “waste spark” (đánh lửa thừa) sử dụng một bô bin cho hai xi lanh (một xi lanh ở kỳ nén và xi lanh kia ở kỳ xả), và loại Coil-on-Plug sử dụng một bô bin riêng gắn trực tiếp lên từng bugi. ECU sẽ nhận tín hiệu từ cảm biến vị trí trục khuỷu và trục cam để xác định chính xác xi lanh nào cần đánh lửa và gửi tín hiệu điều khiển trực tiếp đến bô bin tương ứng. Hệ thống này cho tia lửa mạnh nhất, thời điểm chính xác nhất và độ tin cậy cao nhất.

Dấu hiệu nhận biết bộ phận đánh lửa xe ô tô gặp sự cố

Khi hệ thống đánh lửa bắt đầu trục trặc, chiếc xe của bạn sẽ phát ra những tín hiệu cảnh báo rõ ràng. Việc nhận biết sớm những dấu hiệu này sẽ giúp bạn tránh được những hỏng hóc lớn và chi phí sửa chữa tốn kém.

Một trong những dấu hiệu phổ biến nhất là xe khó khởi động hoặc đề dai hơn bình thường. Khi tia lửa yếu hoặc không có, hỗn hợp nhiên liệu sẽ không được đốt cháy hiệu quả, khiến động cơ khó nổ máy, đặc biệt là vào buổi sáng hoặc khi trời lạnh.

Động cơ bị rung giật, hoạt động không ổn định (bỏ máy) cũng là một triệu chứng điển hình. Điều này xảy ra khi một hoặc nhiều xi lanh không nhận được tia lửa, dẫn đến mất công suất tạm thời, gây ra hiện tượng rung lắc. Bạn có thể cảm nhận rõ điều này khi xe chạy không tải hoặc tăng tốc.

Ngoài ra, hiệu suất động cơ giảm sút và tiêu hao nhiên liệu tăng đột biến cũng là lời cảnh báo. Một tia lửa yếu sẽ đốt cháy nhiên liệu không hoàn toàn, làm lãng phí năng lượng và khiến bạn phải nhấn ga sâu hơn để duy trì tốc độ. Cuối cùng, đèn “Check Engine” bật sáng là tín hiệu rõ ràng nhất cho thấy ECU đã phát hiện ra lỗi trong hệ thống, và rất có thể lỗi đó liên quan đến bộ phận đánh lửa xe ô tô.

Các lỗi thường gặp và cách khắc phục cơ bản

Hiểu về các lỗi phổ biến sẽ giúp bạn tự tin hơn khi trao đổi với kỹ thuật viên hoặc thậm chí tự xử lý một số vấn đề đơn giản.

Bugi bị mòn hoặc bám muội than

Đây là nguyên nhân phổ biến nhất gây ra các vấn đề về đánh lửa. Sau một thời gian hoạt động, điện cực bugi sẽ bị mòn, làm tăng khoảng cách đánh lửa và đòi hỏi điện áp cao hơn để tạo tia lửa. Bugi cũng có thể bị bám đầy muội than do đốt cháy không hoàn toàn, làm giảm khả năng đánh lửa. Cách khắc phục là vệ sinh hoặc tốt nhất là thay thế bugi theo định kỳ khuyến cáo của nhà sản xuất, thường là sau mỗi 40.000 – 100.000 km tùy loại.

Bô bin đánh lửa hỏng

Bô bin làm việc trong điều kiện nhiệt độ cao và điện áp lớn nên rất dễ bị hỏng theo thời gian. Các cuộn dây bên trong có thể bị chập hoặc đứt, dẫn đến không tạo ra được điện áp cao. Dấu hiệu của bô bin hỏng thường là động cơ bỏ máy, mất công suất. Để kiểm tra, kỹ thuật viên sẽ dùng thiết bị chuyên dụng để đo điện trở của cuộn sơ cấp và thứ cấp. Việc thay thế bô bin hỏng là giải pháp duy nhất.

Dây cao áp bị nứt hoặc rò rỉ điện

Lớp cách điện của dây cao áp có thể bị lão hóa, nứt vỡ do nhiệt độ cao trong khoang động cơ. Khi đó, dòng điện cao thế có thể bị rò rỉ ra vỏ máy, làm tia lửa ở bugi yếu đi hoặc mất hẳn. Bạn có thể kiểm tra bằng mắt thường xem dây có bị nứt không. Một mẹo nhỏ là khởi động xe trong bóng tối và quan sát xem có tia lửa xanh nào phóng ra từ thân dây cao áp hay không. Nếu có, bạn cần thay thế bộ dây mới.

Tầm quan trọng của việc bảo dưỡng định kỳ

Bảo dưỡng định kỳ là chìa khóa để đảm bảo bộ phận đánh lửa xe ô tô luôn hoạt động ở trạng thái tốt nhất. Việc này không chỉ giúp xe vận hành ổn định, tiết kiệm nhiên liệu mà còn kéo dài tuổi thọ của các chi tiết đắt tiền khác như bộ chuyển đổi xúc tác (catalytic converter).

Trong mỗi kỳ bảo dưỡng, hãy yêu cầu kỹ thuật viên kiểm tra toàn bộ hệ thống đánh lửa. Bugi cần được kiểm tra và thay thế đúng hạn. Dây cao áp cần được kiểm tra xem có dấu hiệu nứt vỡ hay không. Bô bin và các kết nối điện cũng cần được kiểm tra để đảm bảo tiếp xúc tốt. Việc tuân thủ lịch bảo dưỡng từ nhà sản xuất không chỉ là một khuyến nghị mà là một khoản đầu tư thông minh vào sự an toàn và độ tin cậy của chiếc xe. Các chuyên gia tại Thiên Minh Autosafety luôn khuyên khách hàng không nên bỏ qua các hạng mục kiểm tra này để đảm bảo chiếc xe luôn trong tình trạng vận hành hoàn hảo.

Tóm lại, hệ thống đánh lửa là một phần không thể thiếu, quyết định sức sống của động cơ xăng. Từ những thành phần cơ bản như ắc quy, bô bin, bugi cho đến bộ não điều khiển ECU, mỗi chi tiết đều đóng một vai trò quan trọng trong việc tạo ra tia lửa hoàn hảo. Bằng cách hiểu rõ cấu tạo, nguyên lý hoạt động và các dấu hiệu hỏng hóc của bộ phận đánh lửa xe ô tô, bạn có thể chủ động hơn trong việc chăm sóc và bảo vệ chiếc xe của mình, đảm bảo mỗi chuyến đi đều suôn sẻ và an toàn.

Cập Nhật Lúc Tháng mười một 8, 2025 by Huỳnh Thanh Vi
