Cấu tạo phần vỏ xe ô tô gồm những bộ phận nào?

Hiểu rõ cấu tạo phần vỏ xe ô tô không chỉ dành cho các kỹ sư hay thợ sửa chữa chuyên nghiệp. Đối với bất kỳ chủ xe nào, việc nắm bắt những kiến thức cơ bản về bộ phận bao bọc và bảo vệ này sẽ giúp bạn chủ động hơn trong việc chăm sóc, bảo dưỡng và thậm chí là đánh giá tình trạng xe khi cần thiết. Vỏ xe không đơn thuần là “bộ áo” thẩm mỹ, mà còn là một hệ thống phức tạp, đóng vai trò then chốt trong an toàn, khí động học và sự vững chắc của toàn bộ chiếc xe.

Tổng quan cấu trúc và vai trò của vỏ xe ô tô

Có thể bạn quan tâm: Bảng Giá Xe Ô Tô Được Cập Nhật Hôm Nay Gồm Những Gì?

Về cơ bản, vỏ xe ô tô là toàn bộ phần khung kim loại và các tấm ốp bên ngoài tạo nên hình dáng của chiếc xe. Nó có chức năng chính là bao bọc, bảo vệ hành khách và các chi tiết máy móc bên trong khỏi tác động của môi trường. Hơn nữa, vỏ xe còn là bộ khung xương chịu lực chính, quyết định độ cứng vững và khả năng bảo vệ khi xảy ra va chạm, đồng thời ảnh hưởng trực tiếp đến hiệu suất vận hành và mức tiêu thụ nhiên liệu thông qua thiết kế khí động học.

Tầm quan trọng của vỏ xe ô tô không chỉ là vẻ bề ngoài

Có thể bạn quan tâm: Chọn Chai Nhớt Xe Ô Tô: Hướng Dẫn Từ A-z Cho Chủ Xe

Nhiều người thường chỉ chú ý đến màu sơn hay kiểu dáng của vỏ xe. Tuy nhiên, giá trị của nó vượt xa yếu tố thẩm mỹ. Một thiết kế vỏ xe tốt phải cân bằng được nhiều yếu tố kỹ thuật phức tạp.

Đầu tiên và quan trọng nhất là an toàn. Cấu tạo phần vỏ xe ô tô hiện đại được tính toán chi tiết để tạo ra các “vùng hấp thụ xung lực”. Những vùng này được thiết kế để móp méo một cách có kiểm soát khi va chạm, giúp triệt tiêu động năng và giảm lực tác động vào khoang hành khách. Ngược lại, khoang hành khách được gia cố bằng vật liệu siêu cứng để tạo thành một chiếc lồng an toàn, hạn chế tối đa biến dạng để bảo vệ người ngồi bên trong.

Thứ hai là hiệu suất. Trọng lượng và hình dáng của vỏ xe ảnh hưởng lớn đến khả năng tăng tốc, vào cua và mức tiêu thụ nhiên liệu. Các nhà sản xuất luôn tìm cách sử dụng vật liệu nhẹ hơn nhưng vẫn đảm bảo độ cứng, đồng thời tối ưu hóa thiết kế để giảm lực cản không khí. Yếu tố này giải thích tại sao những chiếc xe thể thao thường có thân vỏ làm từ nhôm hoặc sợi carbon và có hình dáng dẹt, thấp.

Cuối cùng, vỏ xe còn là nền tảng để lắp đặt toàn bộ các hệ thống khác của xe, từ động cơ, hệ thống treo, hệ thống truyền động cho đến nội thất và các thiết bị điện tử. Sự chính xác trong kết cấu vỏ xe đảm bảo mọi thứ hoạt động một cách đồng bộ và ổn định.

Phân loại các kết cấu thân vỏ xe phổ biến

Có thể bạn quan tâm: Cách Dùng Chai Xịt Phủ Bóng Sơn Xe Hiệu Quả Nhất

Trong ngành công nghiệp ô tô, có hai loại kết cấu thân vỏ chính đã và đang được sử dụng rộng rãi, mỗi loại có những ưu và nhược điểm riêng, phù hợp với từng dòng xe cụ thể.

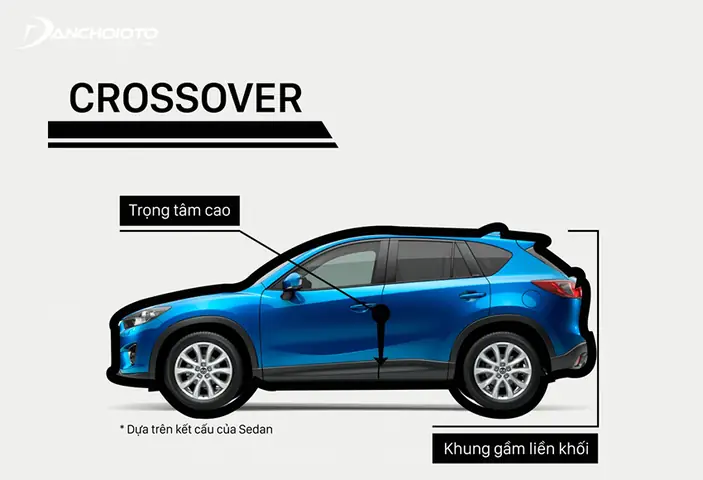

Kết cấu Unibody (Thân vỏ liền khối)

Đây là kết cấu phổ biến nhất trên các dòng xe du lịch hiện nay, từ sedan, hatchback cho đến crossover và SUV đô thị. Với kết cấu Unibody, phần khung gầm, sàn xe và thân vỏ được hàn thành một khối thống nhất. Toàn bộ cấu trúc này cùng nhau chịu lực, tạo nên một tổng thể cứng vững và liền mạch.

Ưu điểm lớn nhất của Unibody là trọng lượng nhẹ hơn đáng kể so với kết cấu truyền thống, giúp cải thiện khả năng tiết kiệm nhiên liệu và mang lại cảm giác lái linh hoạt, êm ái hơn. Bên cạnh đó, việc thiết kế các vùng hấp thụ xung lực cũng hiệu quả hơn trên kết cấu này, từ đó nâng cao độ an toàn bị động. Tuy nhiên, nhược điểm của nó là chi phí sửa chữa khi xảy ra va chạm nặng thường cao hơn vì hư hỏng ở một khu vực có thể ảnh hưởng đến toàn bộ kết cấu.

Kết cấu Body-on-Frame (Thân vỏ trên khung rời)

Ngược lại với Unibody, kết cấu Body-on-Frame bao gồm hai phần riêng biệt: một bộ khung gầm (frame) dạng hình thang cực kỳ chắc chắn và phần thân vỏ (body) được đặt lên trên và bắt vít vào khung. Đây là kiểu kết cấu truyền thống, thường thấy trên các dòng xe tải, xe bán tải (pickup) và các mẫu SUV cỡ lớn chuyên dụng cho off-road.

Ưu điểm của Body-on-Frame là độ bền bỉ và khả năng chịu tải, chịu xoắn vượt trội, rất phù hợp cho việc kéo nặng hoặc di chuyển trên địa hình hiểm trở. Việc sửa chữa cũng tương đối đơn giản hơn, có thể tách rời phần thân vỏ để xử lý các hư hỏng trên khung gầm. Tuy nhiên, nhược điểm là trọng lượng xe rất nặng, làm giảm hiệu suất nhiên liệu và khiến xe vận hành kém linh hoạt, bồng bềnh hơn trên đường nhựa.

Chi tiết các bộ phận chính trong cấu tạo phần vỏ xe ô tô

Để hiểu sâu hơn về cấu tạo phần vỏ xe ô tô, chúng ta cần đi vào từng bộ phận cụ thể cấu thành nên nó. Mỗi chi tiết đều có tên gọi, chức năng và vai trò riêng biệt trong tổng thể chiếc xe.

Phần đầu xe (Front End)

Đây là khu vực chịu trách nhiệm định hình “bộ mặt” của chiếc xe và cũng là vùng hấp thụ xung lực quan trọng trong các va chạm trực diện.

• Nắp capo: Là tấm kim loại lớn che phủ và bảo vệ khoang động cơ. Nắp capo được thiết kế với các gân dập nổi không chỉ để tăng tính thẩm mỹ mà còn để gia tăng độ cứng và định hướng biến dạng khi có va chạm.
• Cản trước (Bumper): Ban đầu, cản xe được làm từ kim loại và có chức năng giảm thiểu thiệt hại trong các va chạm ở tốc độ thấp. Ngày nay, cản trước thường được làm từ nhựa composite, bên trong là một thanh chịu lực bằng kim loại và lớp xốp hấp thụ lực. Thiết kế này vừa đảm bảo an toàn cho người đi bộ, vừa dễ dàng tạo hình theo ngôn ngữ thiết kế của xe.
• Lưới tản nhiệt: Nằm giữa hai cụm đèn pha, có nhiệm vụ cho không khí đi vào để làm mát két nước và động cơ. Đây cũng là một chi tiết mang tính nhận diện thương hiệu cao.

Phần thân xe (Main Body)

Khu vực này bao gồm khoang hành khách và là cấu trúc cốt lõi quyết định sự an toàn và độ cứng vững của xe.

• Các cột A, B, C, D: Đây là các cột trụ chính nâng đỡ phần nóc xe. Cột A là hai cột hai bên kính chắn gió. Cột B nằm giữa cửa trước và cửa sau. Cột C là cột ở hai bên kính hậu (đối với sedan) hoặc phía sau cửa sau (đối với SUV/hatchback). Cột D xuất hiện trên các dòng xe lớn hơn như SUV 7 chỗ hoặc wagon. Các cột này thường được làm từ thép cường độ siêu cao để tạo thành bộ khung an toàn.
• Nóc xe: Tấm kim loại lớn trên cùng, góp phần vào độ cứng tổng thể và khí động học. Một số xe có cửa sổ trời, làm thay đổi một phần cấu trúc nóc xe.
• Cửa xe: Bao gồm cửa trước và cửa sau. Bên trong mỗi cánh cửa là các thanh gia cường chống va chạm ngang, giúp bảo vệ hành khách khi bị đâm từ bên hông.
• Vè/chắn bùn (Fenders): Là các tấm ốp kim loại bao quanh vòm bánh xe, có tác dụng ngăn bùn đất, sỏi đá văng lên thân xe.

Phần đuôi xe (Rear End)

Tương tự phần đầu xe, đuôi xe cũng là một vùng được thiết kế để bảo vệ và chứa đựng các bộ phận quan trọng.

• Cốp xe/Cửa hậu: Nắp che khoang hành lý đối với sedan gọi là cốp xe. Với các dòng xe hatchback, SUV, MPV, phần cửa mở lớn phía sau được gọi là cửa hậu.
• Cản sau: Có cấu tạo và chức năng tương tự cản trước, bảo vệ phần đuôi xe khỏi các va chạm nhẹ.
• Cụm đèn hậu: Tích hợp đèn phanh, đèn báo rẽ, đèn lùi, đóng vai trò quan trọng trong việc giao tiếp với các phương tiện phía sau.

Vật liệu chế tạo vỏ xe ô tô: Cuộc cách mạng công nghệ

Vật liệu là yếu tố quyết định đến trọng lượng, độ cứng và giá thành của thân vỏ xe. Ngành công nghiệp ô tô đã chứng kiến những bước tiến vượt bậc trong công nghệ vật liệu.

Thép và các loại hợp kim thép

Thép vẫn là vật liệu chủ đạo nhờ sự cân bằng tuyệt vời giữa độ bền, khả năng định hình và giá thành. Tuy nhiên, thép ngày nay không còn đơn thuần như trước. Các nhà sản xuất đã phát triển nhiều loại hợp kim thép tiên tiến như Thép cường độ cao (HSS) và Thép cường độ siêu cao (UHSS). Những vật liệu này cho phép tạo ra các chi tiết mỏng hơn, nhẹ hơn nhưng lại cứng hơn gấp nhiều lần so với thép thông thường. Chúng thường được sử dụng ở những vị trí trọng yếu như các cột A, B, khung sàn xe.

Nhôm

Hợp kim nhôm là bước tiến tiếp theo trong việc giảm trọng lượng xe. Nhôm nhẹ hơn thép khoảng 40% nhưng vẫn đảm bảo độ cứng cần thiết. Vì vậy, nó thường được ứng dụng trên các dòng xe cao cấp hoặc xe hiệu suất cao để tối ưu hóa khả năng vận hành. Các bộ phận như nắp capo, cửa xe, vè chắn bùn thường được làm từ nhôm. Tuy nhiên, chi phí sản xuất và sửa chữa vật liệu nhôm cao hơn đáng kể so với thép.

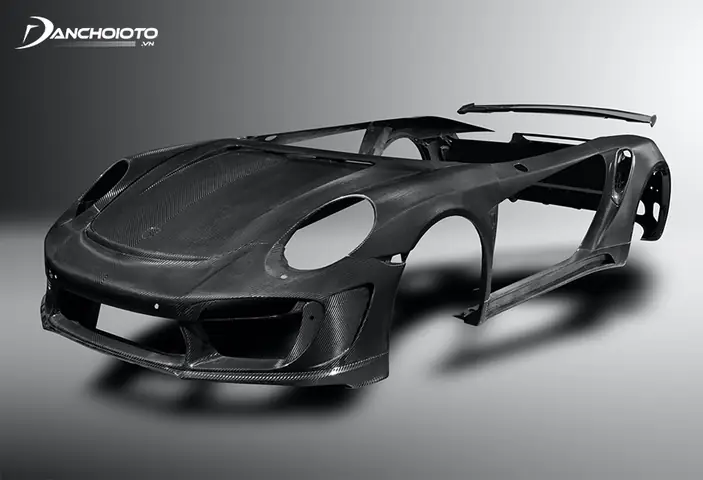

Sợi Carbon và vật liệu Composite

Đây là vật liệu đỉnh cao trong ngành ô tô, thường chỉ xuất hiện trên các siêu xe hoặc xe đua. Sợi carbon cực kỳ nhẹ nhưng lại siêu cứng và bền. Một bộ khung xe làm từ sợi carbon (monocoque) có thể cứng hơn thép nhưng trọng lượng chỉ bằng một phần nhỏ. Rào cản lớn nhất của vật liệu này là chi phí sản xuất vô cùng đắt đỏ và quy trình chế tạo phức tạp.

Lớp “áo giáp” cuối cùng: Quy trình sơn và bảo vệ vỏ xe

Lớp sơn không chỉ mang lại màu sắc và vẻ đẹp cho chiếc xe mà còn là một hàng rào bảo vệ quan trọng cho phần kim loại bên trong. Một quy trình sơn tiêu chuẩn tại nhà máy gồm nhiều lớp phức tạp.

Đầu tiên, toàn bộ thân vỏ kim loại sẽ được nhúng qua bể phốt phát hóa và sơn tĩnh điện (ED coating) để tạo một lớp lót chống gỉ sét từ trong ra ngoài. Tiếp theo là lớp sơn lót chính, có tác dụng làm phẳng bề mặt và tạo nền cho lớp sơn màu. Sau đó, xe được phun lớp sơn màu theo đúng mã màu của nhà sản xuất. Cuối cùng là lớp sơn bóng (clear coat), đây là lớp ngoài cùng, có nhiệm vụ bảo vệ lớp sơn màu khỏi các tác động của thời tiết, tia UV, các vết trầy xước nhẹ và tạo độ bóng cho xe.

Yếu tố an toàn trong thiết kế vỏ xe hiện đại

An toàn là ưu tiên hàng đầu trong thiết kế ô tô ngày nay. Các kỹ sư không chỉ tập trung vào việc làm cho vỏ xe cứng hơn, mà là làm cho nó “thông minh” hơn khi xảy ra va chạm.

Vùng hấp thụ xung lực (Crumple Zones)

Như đã đề cập, phần đầu và đuôi xe được thiết kế để trở thành vùng hấp thụ xung lực. Các thanh dầm, khung phụ được tính toán để gãy, cong và biến dạng theo một kịch bản định sẵn. Quá trình biến dạng này giúp kéo dài thời gian va chạm và hấp thụ một phần lớn động năng, giống như một chiếc đệm hơi khổng lồ, làm giảm gia tốc đột ngột tác động lên người ngồi trong xe.

Khung an toàn cho khoang hành khách

Trái ngược với các vùng hấp thụ xung lực, khoang cabin nơi hành khách ngồi lại được thiết kế cứng nhất có thể. Sử dụng vật liệu thép cường độ siêu cao và các thanh gia cố, các nhà sản xuất tạo ra một “lồng an toàn” bao quanh hành khách. Mục tiêu là giữ cho khoang cabin không bị biến dạng, đảm bảo không gian sống còn cho người bên trong. Đây là triết lý cốt lõi mà Thiên Minh Autosafety luôn nhấn mạnh trong các tư vấn về an toàn xe hơi. Theo một nghiên cứu từ Viện Bảo hiểm An toàn Đường cao tốc Hoa Kỳ (IIHS), việc sử dụng thép cường độ siêu cao trong các cột trụ chính có thể giảm nguy cơ biến dạng khoang cabin lên đến 40% trong các va chạm trực diện.

Cách nhận biết và kiểm tra tình trạng vỏ xe ô tô cũ

Nắm được cấu tạo phần vỏ xe ô tô giúp bạn có thêm kinh nghiệm khi chọn mua xe đã qua sử dụng. Một vài kiểm tra đơn giản có thể giúp bạn phát hiện những chiếc xe đã từng bị tai nạn nặng.

• Kiểm tra các khe hở: Quan sát các đường ghép nối giữa các tấm thân vỏ như giữa nắp capo và vè xe, giữa các cánh cửa. Trên một chiếc xe nguyên bản, các khe hở này phải đều nhau tăm tắp. Nếu một bên to, một bên nhỏ, rất có thể chi tiết đó đã bị tháo ra sửa chữa hoặc thay thế.
• Kiểm tra nước sơn: Nhìn xe dưới ánh sáng tốt và ở nhiều góc độ khác nhau. Tìm kiếm sự khác biệt về màu sắc hoặc độ bóng giữa các tấm ốp. Sơn lại dù có tay nghề cao đến đâu cũng khó có thể đạt được chất lượng đồng đều như sơn của nhà máy.
• Tìm dấu hiệu sửa chữa: Mở nắp capo và cốp xe, kiểm tra các đường keo chỉ chạy dọc theo mép. Keo chỉ zin của nhà máy thường chạy rất đều và liền mạch. Keo chỉ chạy lại thường bị nham nhở, không đều. Kiểm tra các con ốc bắt vè xe, nắp capo xem có dấu hiệu bị vặn mở hay không.

Việc hiểu rõ về cấu tạo phần vỏ xe ô tô mang lại nhiều lợi ích thiết thực. Nó không chỉ giúp bạn trở thành một người tiêu dùng thông thái hơn mà còn nâng cao ý thức về an toàn và tầm quan trọng của việc bảo dưỡng chiếc xe đúng cách. Từ kết cấu chịu lực, vật liệu chế tạo cho đến từng chi tiết nhỏ như lớp sơn, tất cả đều góp phần tạo nên một chiếc xe hoàn chỉnh, an toàn và bền bỉ.
