Cấu tạo ly hợp xe ô tô: Toàn bộ chi tiết cho người mới

Đối với những người lái xe số sàn, bộ ly hợp hay còn gọi là côn xe là một phần không thể thiếu trong trải nghiệm vận hành. Tuy nhiên, không phải ai cũng hiểu rõ về cấu tạo ly hợp xe ô tô và cách nó hoạt động để truyền hoặc ngắt mô-men xoắn từ động cơ đến hộp số. Việc nắm vững kiến thức này không chỉ giúp bạn lái xe mượt mà hơn mà còn góp phần quan trọng vào việc bảo dưỡng và kéo dài tuổi thọ cho bộ phận quan trọng này, đảm bảo an toàn trên mọi hành trình.

Tổng quan về cấu tạo ly hợp ô tô

Có thể bạn quan tâm: Cầm Giấy Tờ Xe Máy Ô Tô Giá Cao: Thủ Tục Và Lưu Ý An Toàn

Về cơ bản, cấu tạo ly hợp xe ô tô bao gồm ba bộ phận chính hoạt động phối hợp với nhau: đĩa ly hợp (đĩa ma sát), mâm ép ly hợp (bàn ép), và vòng bi T (bạc đạn nhả ly hợp). Khi người lái chưa tác động vào bàn đạp côn, lò xo trên mâm ép sẽ đẩy mạnh đĩa ly hợp ép chặt vào bánh đà của động cơ, tạo thành một khối thống nhất để truyền lực. Khi bàn đạp côn được nhấn, vòng bi T sẽ đẩy vào lò xo mâm ép, giải phóng lực ép lên đĩa ly hợp, làm nó tách khỏi bánh đà và ngắt kết nối công suất.

Ly hợp ô tô là gì và tại sao nó quan trọng?

Có thể bạn quan tâm: Cấu Tạo Xe Ô Tô Vinfast Có Những Thành Phần Chính Nào?

Trước khi đi sâu vào phân tích từng chi tiết, việc hiểu rõ định nghĩa và vai trò của ly hợp là bước đầu tiên và cơ bản nhất. Đây là kiến thức nền tảng giúp bạn hình dung được bức tranh tổng thể về hệ thống truyền lực trên xe ô tô.

Định nghĩa ly hợp (côn xe)

Ly hợp, hay còn được biết đến với tên gọi quen thuộc là “côn”, là một bộ phận cơ khí nằm giữa động cơ và hộp số trên các dòng xe sử dụng hộp số sàn. Chức năng chính của nó là đóng vai trò như một công tắc cơ khí, cho phép người lái chủ động kết nối hoặc ngắt dòng công suất từ trục khuỷu của động cơ đến trục sơ cấp của hộp số.

Nói một cách đơn giản, ly hợp quyết định việc bánh xe có nhận được lực từ động cơ hay không. Khi bạn nhấn bàn đạp ly hợp, kết nối bị ngắt. Khi bạn nhả bàn đạp, kết nối được thiết lập lại. Sự chuyển đổi trạng thái này là yếu tố cốt lõi để việc chuyển số và khởi hành xe diễn ra êm ái.

Vai trò không thể thiếu của ly hợp

Vai trò của bộ ly hợp không chỉ dừng lại ở việc kết nối và ngắt kết nối. Nó đảm nhiệm nhiều nhiệm vụ quan trọng để đảm bảo chiếc xe vận hành một cách trơn tru và an toàn.

Đầu tiên, ly hợp cho phép xe khởi hành một cách mượt mà từ trạng thái đứng yên. Nếu không có ly hợp, việc kết nối đột ngột giữa động cơ đang quay và hộp số đang đứng yên sẽ gây ra hiện tượng giật mạnh, thậm chí làm chết máy hoặc hư hỏng các chi tiết truyền động. Ly hợp cho phép quá trình này diễn ra từ từ, thông qua sự trượt có kiểm soát của đĩa ma sát.

Thứ hai, nó cho phép người lái chuyển số. Để thay đổi tỷ số truyền trong hộp số, các bánh răng cần phải tạm thời không chịu tải. Bằng cách ngắt kết nối động cơ khỏi hộp số, ly hợp tạo ra một “khoảng lặng” cần thiết để người lái có thể vào số hoặc về số một cách dễ dàng mà không làm hỏng các bánh răng.

Cuối cùng, ly hợp còn đóng vai trò như một cầu chì an toàn cho hệ thống truyền lực. Trong trường hợp xảy ra quá tải đột ngột, ví dụ như khi bánh xe bị kẹt, sự trượt của đĩa ly hợp có thể hấp thụ một phần lực sốc, bảo vệ động cơ và hộp số khỏi những hư hỏng nghiêm trọng.

Phân tích chi tiết từng bộ phận trong cấu tạo ly hợp xe ô tô

Có thể bạn quan tâm: Cấu Tạo Động Cơ Xăng Xe Ô Tô 4 Kì Chi Tiết Từ A-z

Để hiểu rõ cách thức hoạt động, chúng ta cần mổ xẻ từng thành phần cốt lõi bên trong cấu tạo ly hợp xe ô tô. Mỗi bộ phận đều có một chức năng riêng biệt nhưng lại phối hợp nhịp nhàng để tạo nên một hệ thống hoàn chỉnh.

Bàn đạp ly hợp (Clutch Pedal)

Đây là bộ phận mà người lái tương tác trực tiếp. Bàn đạp ly hợp được đặt ở vị trí ngoài cùng bên trái trong cụm ba bàn đạp (côn – phanh – ga). Khi người lái tác dụng lực lên bàn đạp này, nó sẽ khởi đầu cho toàn bộ quá trình ngắt ly hợp thông qua hệ thống dẫn động cơ khí hoặc thủy lực.

Xy lanh chính (Master Cylinder) và Xy lanh phụ (Slave Cylinder)

Đối với hệ thống ly hợp thủy lực, khi bàn đạp ly hợp được nhấn, nó sẽ đẩy một pít-tông bên trong xy lanh chính. Chuyển động này tạo ra áp suất trong đường dầu thủy lực, truyền lực đến xy lanh phụ đặt gần hộp số. Xy lanh phụ sau đó sẽ đẩy càng cắt ly hợp, thực hiện nhiệm vụ ngắt kết nối. Hệ thống này mang lại cảm giác đạp nhẹ nhàng và chính xác hơn so với hệ thống dùng cáp cơ khí.

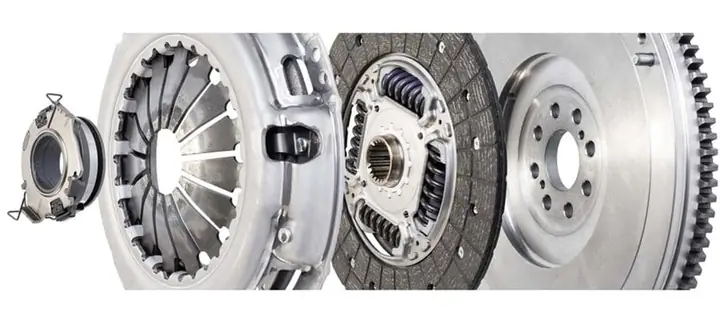

Bánh đà (Flywheel)

Bánh đà là một đĩa kim loại nặng, được gắn trực tiếp vào đuôi trục khuỷu của động cơ. Nó có hai chức năng chính: thứ nhất là tích trữ năng lượng quán tính để giúp động cơ hoạt động trơn tru qua các kỳ nổ, và thứ hai là cung cấp một bề mặt ma sát hoàn hảo để đĩa ly hợp tiếp xúc. Bề mặt của bánh đà phải phẳng và nhẵn để đảm bảo sự kết nối tối ưu.

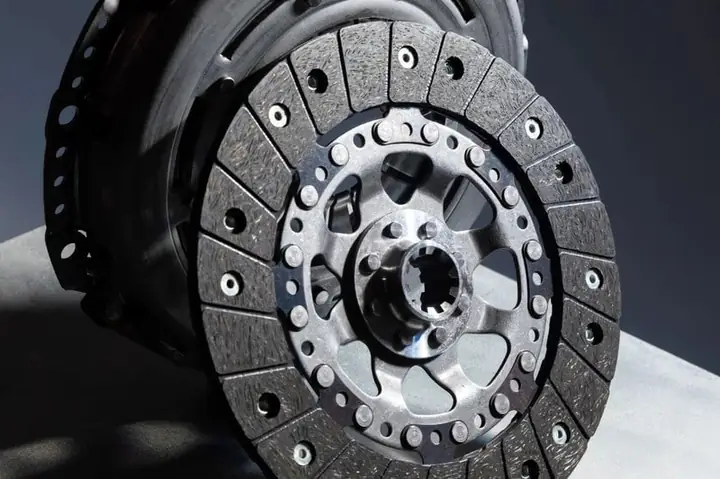

Đĩa ly hợp (Clutch Disc / Đĩa ma sát)

Đây có thể coi là “trái tim” của bộ ly hợp. Đĩa ly hợp nằm giữa bánh đà và mâm ép. Cấu tạo của nó bao gồm một moay-ơ có các rãnh then hoa để ăn khớp với trục sơ cấp của hộp số. Hai bên bề mặt của đĩa được dán các vật liệu ma sát chịu nhiệt cao, tương tự như vật liệu trên má phanh.

Vật liệu ma sát

Vật liệu ma sát này được thiết kế để chịu được nhiệt độ và áp suất cực lớn, đồng thời cung cấp hệ số ma sát ổn định. Chúng có nhiệm vụ bám chặt vào bề mặt bánh đà và mâm ép để truyền công suất mà không bị trượt. Theo thời gian, lớp vật liệu này sẽ mòn đi, đây là nguyên nhân chính dẫn đến hiện tượng trượt ly hợp.

Lò xo giảm chấn

Ở trung tâm của đĩa ly hợp thường có các lò xo xoắn, được gọi là lò xo giảm chấn. Nhiệm vụ của chúng là hấp thụ các rung động và va đập xoắn được tạo ra từ động cơ hoặc khi ly hợp được kết nối đột ngột. Điều này giúp cho việc truyền lực trở nên êm dịu hơn, giảm tải cho hộp số và các bộ phận khác trong hệ thống truyền động.

Mâm ép ly hợp (Pressure Plate / Bàn ép)

Mâm ép được bắt vít cố định vào bánh đà và quay cùng với động cơ. Nó là một cụm chi tiết phức tạp, có nhiệm vụ tạo ra một lực ép cực lớn để giữ chặt đĩa ly hợp vào bánh đà.

Vỏ mâm ép

Đây là phần khung kim loại bên ngoài, chứa đựng các bộ phận khác và được gắn chặt vào bánh đà.

Lò xo màng (Diaphragm Spring)

Trong các xe ô tô hiện đại, mâm ép ly hợp thường sử dụng một loại lò xo đặc biệt gọi là lò xo màng. Nó có hình dạng như một chiếc đĩa nón bị cắt các rãnh hướng tâm. Ở trạng thái bình thường, lò xo màng tạo ra một lực ép rất mạnh lên đĩa ly hợp. Khi vòng bi T tác động vào tâm của lò xo, các cạnh ngoài của nó sẽ nhấc ra, giải phóng lực ép và cho phép đĩa ly hợp quay tự do.

Vòng bi T (Release Bearing / Bạc đạn T)

Vòng bi T là bộ phận trung gian, truyền lực từ càng cắt ly hợp đến lò xo màng trên mâm ép. Nó được thiết kế để có thể quay trơn tru khi tiếp xúc với các lá thép của lò xo màng đang quay ở tốc độ cao. Đây là bộ phận chịu mài mòn và thường phát ra tiếng kêu khi bị hỏng.

Càng cắt ly hợp (Clutch Fork)

Đây là một cánh tay đòn, nhận lực đẩy từ xy lanh phụ (hoặc cáp ly hợp) và biến nó thành chuyển động tác động lên vòng bi T. Càng cắt ly hợp hoạt động như một đòn bẩy, khuếch đại lực từ bàn đạp để đủ sức thắng được lực ép mạnh của lò xo màng.

Nguyên lý hoạt động của bộ ly hợp diễn ra như thế nào?

Sau khi đã hiểu về cấu tạo ly hợp xe ô tô, việc tìm hiểu nguyên lý hoạt động sẽ trở nên dễ dàng hơn. Quá trình này có thể được chia thành ba trạng thái chính.

Trạng thái kết nối (Đạp ga, không đạp côn)

Khi người lái không tác động vào bàn đạp ly hợp, lò xo màng trên mâm ép đang ở trạng thái tự nhiên. Nó tạo ra một lực kẹp cực lớn, ép chặt đĩa ly hợp vào giữa bề mặt của nó và bề mặt của bánh đà.

Do lực ma sát rất lớn, đĩa ly hợp, mâm ép và bánh đà quay như một khối thống nhất. Vì đĩa ly hợp được kết nối với trục sơ cấp của hộp số qua các rãnh then hoa, nên công suất từ động cơ được truyền hoàn toàn qua hộp số và đi đến các bánh xe.

Quá trình ngắt kết nối (Đạp côn)

Khi người lái nhấn bàn đạp ly hợp để chuyển số hoặc dừng xe, chuỗi hành động sau sẽ xảy ra:

1. Bàn đạp ly hợp di chuyển, tạo áp suất trong xy lanh chính (đối với hệ thống thủy lực).
2. Áp suất dầu được truyền đến xy lanh phụ, đẩy pít-tông ra ngoài.
3. Pít-tông của xy lanh phụ đẩy càng cắt ly hợp.
4. Càng cắt ly hợp tác động lên vòng bi T, đẩy nó trượt dọc theo trục và tiếp xúc vào tâm của lò xo màng trên mâm ép.
5. Lực đẩy từ vòng bi T làm các lá thép trung tâm của lò xo màng bị ép vào trong. Theo nguyên lý đòn bẩy, các cạnh bên ngoài của lò xo sẽ nhấc ra, kéo theo tấm ép.
6. Lực ép lên đĩa ly hợp được giải phóng. Lúc này, giữa bánh đà và mâm ép tạo ra một khoảng hở nhỏ, cho phép đĩa ly hợp quay tự do, độc lập với động cơ. Dòng công suất bị ngắt hoàn toàn.

Quá trình kết nối lại (Nhả côn)

Khi người lái từ từ nhả bàn đạp ly hợp, quá trình diễn ra ngược lại. Lực tác động lên lò xo màng giảm dần, cho phép nó từ từ ép đĩa ly hợp trở lại tiếp xúc với bánh đà.

Giai đoạn này đòi hỏi sự phối hợp nhịp nhàng giữa chân côn và chân ga. Việc nhả côn quá nhanh khi vòng tua máy thấp sẽ gây giật hoặc chết máy. Nhả côn quá chậm trong khi ga lớn (rà côn) sẽ gây ra sự trượt kéo dài, làm mài mòn và sinh nhiệt quá mức trên bề mặt đĩa ly hợp, làm giảm tuổi thọ của nó.

Phân loại các hệ thống ly hợp phổ biến hiện nay

Dựa trên nguyên lý hoạt động và môi trường làm việc, ly hợp trên ô tô được chia thành nhiều loại khác nhau. Mỗi loại có những ưu và nhược điểm riêng, phù hợp với các ứng dụng cụ thể.

Ly hợp ma sát (Friction Clutch)

Đây là loại phổ biến nhất trên xe ô tô du lịch. Nguyên lý hoạt động dựa trên lực ma sát sinh ra giữa các bề mặt tiếp xúc để truyền mô-men xoắn.

Ly hợp ma sát khô

Loại này hoạt động trong môi trường không khí và thường chỉ có một đĩa ly hợp. Đây là thiết kế tiêu chuẩn trên hầu hết các xe số sàn hiện nay do cấu tạo đơn giản, hiệu quả truyền lực cao và chi phí thấp. Tuy nhiên, khả năng tản nhiệt của nó bị hạn chế.

Ly hợp ma sát ướt

Loại này có các đĩa ly hợp được ngâm trong dầu để làm mát và bôi trơn. Thường bao gồm nhiều đĩa xếp chồng lên nhau, ly hợp ướt có khả năng chịu mô-men xoắn lớn hơn và hoạt động êm dịu hơn. Chúng thường được tìm thấy trên xe mô tô phân khối lớn và trong các hộp số tự động ly hợp kép (DCT).

Ly hợp thủy lực (Hydraulic Clutch)

Loại này sử dụng chất lỏng (dầu) làm môi chất để truyền mô-men xoắn, thường được gọi là biến mô (torque converter) trong hộp số tự động. Nó cho phép sự trượt nhẹ giữa đầu vào và đầu ra, mang lại khả năng khởi hành và chuyển số cực kỳ êm ái.

Ly hợp điện từ (Electromagnetic Clutch)

Ly hợp điện từ sử dụng lực từ trường được tạo ra bởi một cuộn nam châm điện để đóng hoặc ngắt kết nối. Loại này có tốc độ đáp ứng nhanh và điều khiển chính xác, thường được sử dụng trong hệ thống điều hòa không khí (lốc lạnh A/C) và một số ứng dụng trên xe hybrid.

Dấu hiệu nhận biết ly hợp gặp vấn đề và cần kiểm tra

Bộ ly hợp là một bộ phận chịu mài mòn, và sau một thời gian sử dụng, nó sẽ cần được thay thế. Việc nhận biết sớm các dấu hiệu hư hỏng sẽ giúp bạn tránh được những tình huống nguy hiểm và chi phí sửa chữa tốn kém.

Bàn đạp ly hợp nặng hoặc nhẹ bất thường

Nếu bàn đạp ly hợp đột nhiên trở nên nặng hơn bình thường, có thể hệ thống dẫn động (cáp hoặc thủy lực) đang gặp vấn đề. Ngược lại, nếu bàn đạp quá nhẹ và có cảm giác hẫng, có thể đã xảy ra rò rỉ dầu trong hệ thống thủy lực hoặc cáp bị đứt.

Ly hợp bị trượt (Côn trượt)

Đây là dấu hiệu phổ biến nhất cho thấy đĩa ly hợp đã mòn. Khi bạn tăng ga, vòng tua động cơ tăng cao nhưng tốc độ xe lại không tăng tương ứng. Bạn có thể cảm nhận rõ nhất khi xe đang lên dốc hoặc chở tải nặng. Mùi khét giống như mùi cao su cháy cũng là một dấu hiệu đi kèm.

Tiếng kêu lạ khi đạp hoặc nhả côn

Tiếng rít hoặc ken két khi bạn nhấn bàn đạp ly hợp thường là dấu hiệu của vòng bi T bị khô mỡ hoặc bị hỏng. Nếu không xử lý kịp thời, vòng bi có thể bị vỡ và gây hư hỏng nặng cho mâm ép.

Xe rung giật khi khởi hành

Nếu xe bị rung giật mạnh mỗi khi bạn nhả côn để bắt đầu di chuyển, có thể bề mặt đĩa ly hợp, bánh đà hoặc mâm ép đã bị cong vênh, mòn không đều hoặc dính dầu mỡ.

Khó vào số hoặc kẹt số

Khi ly hợp không ngắt hoàn toàn (côn không cắt hết), trục sơ cấp của hộp số vẫn tiếp tục quay nhẹ ngay cả khi bạn đã đạp hết côn. Điều này gây khó khăn cho việc gài các bánh răng, dẫn đến hiện tượng khó vào số, kẹt số hoặc có tiếng kêu “soạt soạt” khi chuyển số.

Hướng dẫn bảo dưỡng và kéo dài tuổi thọ bộ ly hợp

Tuổi thọ của bộ ly hợp phụ thuộc rất nhiều vào thói quen lái xe. Bằng cách áp dụng những kỹ thuật đúng đắn, bạn có thể kéo dài thời gian sử dụng của nó lên đáng kể.

Thói quen lái xe đúng cách

Hãy tránh những thói quen xấu như gác chân lên bàn đạp côn khi đang di chuyển, vì điều này tạo ra một lực nhẹ liên tục lên vòng bi T, làm nó nhanh hỏng. Khi dừng đèn đỏ, hãy về số N và nhả côn thay vì giữ nguyên số 1 và đạp côn. Thực hành việc phối hợp côn-ga nhịp nhàng để giảm thiểu thời gian trượt của ly hợp.

Kiểm tra và thay dầu ly hợp định kỳ

Đối với xe sử dụng hệ thống ly hợp thủy lực, hãy kiểm tra mức dầu ly hợp thường xuyên và thay thế theo khuyến nghị của nhà sản xuất. Dầu cũ hoặc bị nhiễm bẩn có thể làm giảm hiệu quả hoạt động và gây hư hỏng các bộ phận bên trong. Việc tìm đến các trung tâm uy tín như Thiên Minh Autosafety để được tư vấn và thực hiện bảo dưỡng đúng cách là một lựa chọn thông minh.

Không lạm dụng việc “rà côn”

Rà côn (giữ ly hợp ở điểm tiếp xúc trong thời gian dài) là kẻ thù số một của đĩa ly hợp. Thói quen này thường xảy ra khi di chuyển chậm trong lúc tắc đường hoặc khi bò lên dốc. Nó gây ra ma sát và nhiệt độ cực lớn, làm mài mòn đĩa ly hợp với tốc độ chóng mặt.

Hiểu rõ về cấu tạo ly hợp xe ô tô và nguyên lý hoạt động của nó là một kiến thức vô cùng hữu ích cho bất kỳ ai sở hữu hoặc thường xuyên lái xe số sàn. Nó không chỉ giúp bạn trở thành một người lái xe tốt hơn, kiểm soát chiếc xe của mình một cách tinh tế hơn, mà còn trang bị cho bạn khả năng nhận biết sớm các vấn đề tiềm ẩn. Bằng cách chăm sóc và sử dụng bộ ly hợp đúng cách, bạn không chỉ tiết kiệm được chi phí sửa chữa mà còn đảm bảo an toàn và sự vận hành ổn định cho chiếc xe của mình trên mọi nẻo đường.
