Cấu tạo ly hợp xe ô tô số sàn và nguyên lý hoạt động

Ly hợp, hay còn gọi là côn xe, là một trong những bộ phận quan trọng nhất trong hệ thống truyền lực của xe số sàn. Hiểu rõ về cấu tạo ly hợp xe ô tô số sàn không chỉ giúp bạn lái xe hiệu quả hơn mà còn chủ động trong việc bảo dưỡng và nhận biết các dấu hiệu hư hỏng. Bộ phận này đóng vai trò trung gian, thực hiện nhiệm vụ ngắt và kết nối momen xoắn từ động cơ đến hộp số một cách êm ái, cho phép người lái chuyển số hoặc dừng xe mà không cần tắt máy.

Tổng quan về cấu tạo và vai trò của ly hợp số sàn

Có thể bạn quan tâm: Cấu Tạo Và Nguyên Lý Hoạt Động Của Ly Hợp Ô Tô

Về cơ bản, ly hợp trên xe số sàn là một cơ cấu ma sát được điều khiển bởi người lái thông qua bàn đạp côn. Nhiệm vụ cốt lõi của nó là tạo ra một cầu nối linh hoạt giữa trục khuỷu của động cơ và trục sơ cấp của hộp số. Khi bàn đạp côn được nhả ra, ly hợp sẽ kết nối, truyền toàn bộ sức mạnh từ động cơ đến các bánh xe. Ngược lại, khi đạp côn, kết nối này bị ngắt tạm thời, cho phép thay đổi tỷ số truyền (chuyển số) một cách mượt mà.

Ly hợp xe ô tô là gì? Tầm quan trọng không thể thiếu

Có thể bạn quan tâm: Học Cấu Tạo Xe Ô Tô: Hướng Dẫn Toàn Diện Cho Người Mới

Ly hợp là một hệ thống cơ khí phức tạp, có vai trò thiết yếu đối với bất kỳ chiếc xe sử dụng hộp số sàn nào. Nó hoạt động như một công tắc bật-tắt cho dòng sức mạnh của động cơ. Nếu không có ly hợp, việc chuyển số sẽ trở nên cực kỳ khó khăn, gây ra những tiếng kêu ken két và có thể làm hỏng các bánh răng trong hộp số.

Hơn nữa, ly hợp còn giúp xe khởi hành một cách êm dịu từ trạng thái đứng yên. Bằng cách điều khiển độ trượt của đĩa ma sát, người lái có thể từ từ truyền lực tới bánh xe, tránh hiện tượng giật cục hoặc chết máy. Tầm quan trọng của nó còn thể hiện ở việc bảo vệ các chi tiết trong hệ thống truyền lực khỏi sự thay đổi đột ngột về momen xoắn, góp phần tăng tuổi thọ cho động cơ và hộp số. Do đó, việc nắm vững cấu tạo ly hợp xe ô tô số sàn là kiến thức nền tảng cho mọi tài xế.

Chi tiết cấu tạo ly hợp xe ô tô số sàn

Có thể bạn quan tâm: Cấu Tạo Xe Ô Tô Số Tự Động Gồm Những Bộ Phận Nào?

Một bộ ly hợp hoàn chỉnh được lắp đặt giữa động cơ và hộp số. Nó bao gồm nhiều thành phần hoạt động phối hợp nhịp nhàng với nhau. Dưới đây là phân tích chi tiết các bộ phận chính.

Bánh đà (Flywheel)

Mặc dù thường được xem là một phần của động cơ, bánh đà lại có vai trò trực tiếp trong hệ thống ly hợp. Đây là một đĩa kim loại lớn và nặng, được gắn vào cuối trục khuỷu. Bề mặt của bánh đà được gia công phẳng và mịn để tạo ra một bề mặt ma sát hoàn hảo cho đĩa ly hợp tiếp xúc.

Chức năng chính của bánh đà là tích trữ năng lượng quán tính từ vòng quay của động cơ, giúp động cơ hoạt động trơn tru hơn giữa các kỳ nổ. Trong hệ thống ly hợp, nó đóng vai trò là một mâm cặp cố định, tạo ra một mặt phẳng để đĩa ly hợp có thể ép vào và truyền lực.

Đĩa ly hợp (Clutch Disc / Friction Disc)

Đây chính là trái tim của bộ ly hợp, bộ phận chịu trách nhiệm trực tiếp cho việc truyền momen xoắn. Đĩa ly hợp có dạng một đĩa tròn mỏng, với một moay-ơ có rãnh then hoa ở trung tâm. Các rãnh này ăn khớp chính xác với trục sơ cấp của hộp số, cho phép đĩa ly hợp trượt dọc theo trục nhưng vẫn quay cùng tốc độ với nó.

Hai bên bề mặt của đĩa được dán các vật liệu ma sát chịu nhiệt cao, tương tự như vật liệu trên má phanh. Các vật liệu này được thiết kế để chịu được nhiệt độ và áp suất cực lớn khi ly hợp hoạt động. Giữa các lớp vật liệu ma sát thường có các lò xo giảm chấn, giúp hấp thụ các rung động và va đập khi ly hợp đóng/ngắt, mang lại cảm giác chuyển số êm ái hơn.

Bàn ép ly hợp (Pressure Plate)

Bàn ép ly hợp là một cụm chi tiết phức tạp được bắt vít cố định vào bánh đà và quay cùng tốc độ với động cơ. Nhiệm vụ của nó là tạo ra một lực ép cực lớn để kẹp chặt đĩa ly hợp vào bánh đà, từ đó kết nối động cơ với hộp số.

Cấu tạo của bàn ép thường bao gồm vỏ bàn ép, mâm ép và lò xo màng (hoặc lò xo trụ ở các xe đời cũ). Lò xo màng có hình dạng như một chiếc đĩa nón bị cắt nhiều rãnh hướng tâm. Ở trạng thái tự do, lò xo này tạo ra một lực ép mạnh lên mâm ép, đẩy mâm ép kẹp chặt đĩa ly hợp. Đây là trạng thái “đóng ly hợp” khi người lái không đạp côn.

Vòng bi cắt ly hợp (Release Bearing / Throw-out Bearing)

Vòng bi cắt ly hợp, hay còn gọi là vòng bi T, là chi tiết trung gian thực hiện việc ngắt ly hợp. Nó được lắp trên một ống trượt đồng trục với trục sơ cấp hộp số và có thể di chuyển tịnh tiến dọc theo trục này.

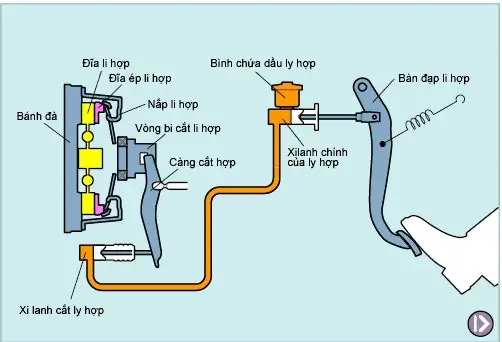

Khi người lái đạp bàn đạp côn, lực đạp sẽ được truyền qua hệ thống thủy lực hoặc cáp đến càng cắt ly hợp. Càng cắt sẽ đẩy vòng bi T tiến về phía trước, tác động vào tâm của lò xo màng trên bàn ép. Lực đẩy này làm cho các lá thép của lò xo màng bị đảo ngược chiều cong, kéo mâm ép ra khỏi đĩa ly hợp và giải phóng lực kẹp.

Nguyên lý hoạt động của ly hợp xe số sàn

Nguyên lý hoạt động của ly hợp dựa trên sự thay đổi lực ép lên đĩa ma sát. Toàn bộ quá trình có thể được chia thành ba trạng thái chính.

Trạng thái kết nối (Đóng ly hợp)

Đây là trạng thái mặc định khi người lái không tác động lên bàn đạp côn. Lúc này, lò xo màng trên bàn ép ở trạng thái tự do, tạo ra lực kẹp tối đa. Lực này ép chặt đĩa ly hợp vào giữa mâm ép và bánh đà.

Vì bánh đà quay cùng động cơ, lực ma sát cực lớn giữa các bề mặt sẽ khiến đĩa ly hợp và trục sơ cấp hộp số quay cùng tốc độ với động cơ. Momen xoắn từ động cơ được truyền hoàn toàn qua hộp số đến các bánh xe. Xe di chuyển với tốc độ tương ứng với cấp số và tốc độ động cơ.

Trạng thái ngắt kết nối (Mở ly hợp)

Khi người lái đạp hết hành trình bàn đạp côn, hệ thống dẫn động (thủy lực hoặc cáp) sẽ đẩy vòng bi T ép vào tâm lò xo màng. Lực ép này làm thay đổi hình dạng của lò xo, khiến nó kéo mâm ép ra xa khỏi đĩa ly hợp.

Đĩa ly hợp lúc này không còn bị kẹp nữa và có thể quay tự do giữa bánh đà và mâm ép. Kết nối giữa động cơ và hộp số bị ngắt hoàn toàn. Động cơ vẫn chạy nhưng không có momen xoắn nào được truyền đến hộp số. Trạng thái này cho phép người lái chuyển số một cách an toàn hoặc dừng xe mà không cần tắt máy.

Trạng thái trượt (Bán ly hợp)

Trạng thái này xảy ra khi người lái nhả từ từ bàn đạp côn, ví dụ như khi khởi hành. Lực ép lên đĩa ly hợp không đủ lớn để tạo ra kết nối hoàn toàn, cũng không đủ nhỏ để ngắt hoàn toàn.

Đĩa ly hợp sẽ trượt trên bề mặt bánh đà. Một phần momen xoắn của động cơ được truyền đến hộp số, giúp xe di chuyển từ từ và êm ái. Tuy nhiên, việc duy trì trạng thái này quá lâu (rà côn) sẽ sinh ra nhiệt lượng lớn và gây mòn rất nhanh các bề mặt ma sát. Việc lạm dụng bán ly hợp là một trong những nguyên nhân chính làm giảm tuổi thọ của bộ ly hợp.

Các dấu hiệu cho thấy ly hợp đang gặp vấn đề

Ly hợp là một bộ phận chịu mài mòn và cần được thay thế định kỳ. Nhận biết sớm các dấu hiệu hư hỏng sẽ giúp bạn tránh được những rủi ro và chi phí sửa chữa lớn hơn.

Ly hợp bị trượt

Đây là dấu hiệu phổ biến nhất cho thấy đĩa ly hợp đã bị mòn. Khi bạn tăng ga, vòng tua động cơ tăng lên nhanh chóng nhưng tốc độ của xe lại không tăng tương ứng. Bạn có thể cảm nhận chiếc xe bị “ì”, mất lực kéo, đặc biệt là khi lên dốc hoặc tải nặng.

Để kiểm tra, bạn có thể thử cài số cao (số 4 hoặc 5) khi xe đang chạy ở tốc độ thấp rồi đạp ga mạnh. Nếu vòng tua máy vọt lên mà xe không tăng tốc, khả năng cao ly hợp của bạn đã bị trượt.

Khó vào số hoặc không thể vào số

Nếu bạn cảm thấy rất khó khăn khi chuyển số, hoặc có tiếng kêu ken két khi cố gắng vào số, đó có thể là dấu hiệu ly hợp không ngắt hoàn toàn. Nguyên nhân có thể do hành trình bàn đạp côn không đủ, hệ thống dẫn động thủy lực bị rò rỉ hoặc thiếu dầu, hoặc đĩa ly hợp bị cong vênh.

Khi ly hợp không ngắt hết, trục sơ cấp hộp số vẫn tiếp tục quay nhẹ theo động cơ, khiến các bánh răng khó đồng bộ và ăn khớp với nhau.

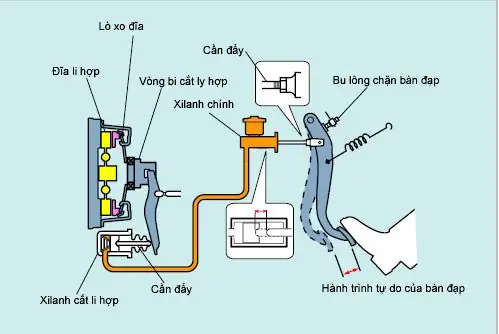

Bàn đạp côn nặng hoặc nhẹ bất thường

Cảm giác ở bàn đạp côn là một chỉ báo quan trọng về tình trạng của hệ thống. Nếu bàn đạp đột nhiên trở nên nặng hơn bình thường, có thể cơ cấu ép hoặc hệ thống cáp đang gặp vấn đề.

Ngược lại, nếu bàn đạp côn nhẹ bẫng và không có lực cản, rất có thể hệ thống thủy lực đã bị rò rỉ, mất áp suất. Trong cả hai trường hợp, bạn nên kiểm tra xe ngay lập tức. Các chuyên gia tại Thiên Minh Autosafety luôn sẵn sàng tư vấn và kiểm tra hệ thống ly hợp cho xe của bạn.

Có tiếng ồn lạ khi đạp côn

Nếu bạn nghe thấy tiếng kêu rít hoặc vo vo khi đạp côn và tiếng ồn biến mất khi nhả côn, đó là dấu hiệu vòng bi T đã bị hỏng. Vòng bi này chỉ hoạt động khi bạn đạp côn, vì vậy tiếng ồn thường chỉ xuất hiện vào thời điểm đó. Nếu không được thay thế kịp thời, vòng bi hỏng có thể phá hủy cả lò xo màng của bàn ép.

Cách sử dụng và bảo dưỡng để tăng tuổi thọ ly hợp

Tuổi thọ của một bộ ly hợp phụ thuộc rất nhiều vào thói quen lái xe. Áp dụng những kỹ thuật đúng đắn có thể kéo dài thời gian sử dụng lên đến hàng chục nghìn kilomet.

Tránh thói quen gác chân lên bàn đạp côn

Nhiều tài xế có thói quen để hờ chân lên bàn đạp côn ngay cả khi không chuyển số. Hành động này, dù chỉ tạo ra một lực rất nhỏ, cũng đủ để vòng bi T tiếp xúc liên tục với lò xo màng. Điều này không chỉ gây mòn sớm vòng bi T mà còn có thể làm giảm nhẹ lực ép lên đĩa ly hợp, gây ra hiện tượng trượt nhẹ và mài mòn không cần thiết.

Sử dụng phanh tay khi dừng ở dốc

Khi phải dừng xe giữa dốc, thay vì giữ xe bằng cách rà côn và ga, hãy kéo phanh tay và về số mo (N). Việc giữ xe bằng ly hợp (bán côn) sẽ tạo ra ma sát và nhiệt độ cực lớn, là cách nhanh nhất để “đốt” cháy đĩa ly hợp của bạn. Chỉ sử dụng ly hợp khi bạn đã sẵn sàng để tiếp tục di chuyển.

Nhả côn dứt khoát và đúng thời điểm

Khi đã hoàn tất việc chuyển số, hãy nhả bàn đạp côn ra một cách dứt khoát nhưng không đột ngột. Việc nhả côn quá chậm sẽ làm tăng thời gian trượt của ly hợp, gây mòn. Ngược lại, nhả côn quá nhanh (đá côn) sẽ gây ra cú giật mạnh, ảnh hưởng xấu đến toàn bộ hệ thống truyền lực.

Thay dầu ly hợp định kỳ (đối với hệ thống thủy lực)

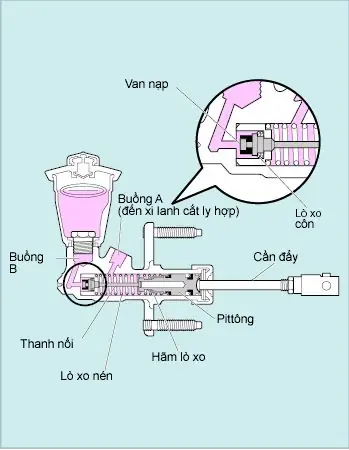

Đối với các xe sử dụng hệ thống ly hợp thủy lực, dầu ly hợp (thường dùng chung với dầu phanh) cần được kiểm tra và thay thế định kỳ. Theo thời gian, dầu có thể bị nhiễm ẩm và tạp chất, làm giảm hiệu quả truyền lực và có thể gây ăn mòn các chi tiết bên trong.

Việc hiểu rõ cấu tạo ly hợp xe ô tô số sàn và nguyên lý hoạt động của nó là một kỹ năng vô giá đối với bất kỳ ai lái xe số sàn. Nó không chỉ mang lại sự tự tin khi vận hành mà còn giúp bạn tiết kiệm chi phí sửa chữa về lâu dài. Bằng cách nhận biết các dấu hiệu hư hỏng và áp dụng các thói quen lái xe tốt, bạn có thể đảm bảo hệ thống ly hợp luôn hoạt động ở trạng thái tối ưu, mang lại trải nghiệm lái mượt mà và an toàn.
