Cấu tạo hộp số sàn xe ô tô: Nguyên lý & Các bộ phận

Hiểu rõ cấu tạo hộp số sàn xe ô tô không chỉ dành cho các kỹ sư hay thợ sửa chữa chuyên nghiệp. Đối với bất kỳ ai yêu thích cảm giác lái chân thật và muốn làm chủ hoàn toàn chiếc xe của mình, việc nắm bắt nguyên lý hoạt động của bộ phận cơ khí tinh xảo này là một kiến thức vô cùng quý giá. Bài viết này sẽ phân tích chi tiết từng bộ phận, giải thích cơ chế vận hành và giúp bạn có cái nhìn toàn diện về trái tim của hệ thống truyền động.

Tổng quan về cấu tạo hộp số sàn

Có thể bạn quan tâm: Cấu Tạo Ly Hợp Xe Ô Tô Số Sàn Và Nguyên Lý Hoạt Động

Cấu tạo hộp số sàn xe ô tô là một hệ thống cơ khí phức tạp, bao gồm các trục, bánh răng và cơ cấu gài số được đặt trong một vỏ kim loại chắc chắn. Chức năng chính của nó là thay đổi tỷ số truyền giữa động cơ và bánh xe, cho phép người lái điều chỉnh mô-men xoắn và tốc độ của xe cho phù hợp với từng điều kiện vận hành, từ khởi hành, tăng tốc cho đến khi di chuyển ở tốc độ cao hoặc lùi xe. Về cơ bản, nó là một bộ chuyển đổi năng lượng, đảm bảo động cơ luôn hoạt động ở vòng tua hiệu quả nhất.

Hộp số sàn là gì? Vai trò quan trọng trên xe ô tô

Có thể bạn quan tâm: Cấu Tạo Xe Ô Tô Container Bề Ngoài Gồm Những Bộ Phận Nào?

Hộp số sàn, hay còn gọi là hộp số tay (Manual Transmission), là loại hộp số mà người lái phải trực tiếp sử dụng chân côn và cần số để lựa chọn cấp số phù hợp. Đây là một cơ cấu trung gian, nằm giữa động cơ và hệ thống truyền lực tới bánh xe.

Vai trò của hộp số sàn là không thể thay thế trong việc kiểm soát chiếc xe. Thứ nhất, nó cho phép thay đổi “tỷ số truyền”. Động cơ ô tô chỉ hoạt động hiệu quả trong một dải vòng tua nhất định. Khi xe cần khởi hành hoặc leo dốc, nó cần mô-men xoắn lớn, tương ứng với tỷ số truyền cao (số thấp). Ngược lại, khi xe chạy trên đường cao tốc, nó cần tốc độ cao và tiết kiệm nhiên liệu, tương ứng với tỷ số truyền thấp (số cao). Hộp số sàn chính là công cụ để người lái thực hiện sự thay đổi này. Thứ hai, nó cung cấp số “mo” (N – Neutral) để ngắt hoàn toàn kết nối giữa động cơ và bánh xe, giúp xe đứng yên khi động cơ vẫn nổ. Cuối cùng, nó cung cấp số lùi (R – Reverse) để thay đổi chiều quay của bánh xe.

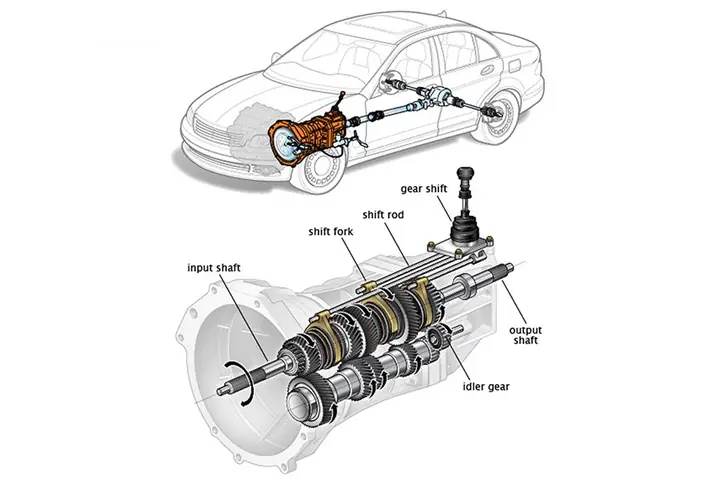

Sơ đồ cấu tạo hộp số sàn xe ô tô chi tiết

Có thể bạn quan tâm: Cấu Tạo Gương Chiếu Hậu Xe Ô Tô Và Nguyên Lý Hoạt Động

Để hình dung rõ hơn, cấu tạo hộp số sàn xe ô tô có thể được mô tả như một chiếc hộp chứa đầy các bộ phận cơ khí chính xác. Mặc dù có nhiều biến thể khác nhau, hầu hết các hộp số sàn hiện đại đều có chung một cấu trúc cơ bản.

Năng lượng từ động cơ sẽ đi qua bộ ly hợp (côn), vào trục sơ cấp của hộp số. Trục sơ cấp này sẽ truyền chuyển động quay cho trục trung gian thông qua một cặp bánh răng cố định. Trên trục trung gian có nhiều bánh răng với kích thước khác nhau, tương ứng với các cấp số, và chúng luôn quay cùng tốc độ với trục này. Song song với trục trung gian là trục thứ cấp, trên đó có các bánh răng bị động có thể quay trơn. Khi người lái gài số, một bộ phận gọi là bộ đồng tốc sẽ khóa một bánh răng bị động vào trục thứ cấp, từ đó truyền lực ra bánh xe với một tỷ số truyền đã chọn.

Phân tích chi tiết từng bộ phận chính của hộp số sàn

Mỗi thành phần trong hộp số đều đóng một vai trò chuyên biệt và phối hợp nhịp nhàng với nhau. Việc hiểu rõ chức năng của từng bộ phận giúp chúng ta nhận biết các vấn đề tiềm ẩn và sử dụng xe hiệu quả hơn.

Vỏ hộp số

Vỏ hộp số thường được làm bằng gang hoặc hợp kim nhôm, có độ bền cao và khả năng tản nhiệt tốt. Chức năng của nó không chỉ đơn giản là bao bọc và bảo vệ các chi tiết tinh vi bên trong khỏi bụi bẩn, va đập mà còn là nơi chứa dầu bôi trơn. Dầu hộp số có nhiệm vụ giảm ma sát, làm mát và chống mài mòn cho các bánh răng và vòng bi. Vỏ hộp số được thiết kế với độ chính xác cao để đảm bảo các trục và bánh răng luôn được giữ đúng vị trí, cho phép chúng hoạt động một cách trơn tru.

Trục hộp số

Trong cấu tạo hộp số sàn xe ô tô, hệ thống trục là xương sống của toàn bộ cơ cấu. Thông thường sẽ có ba loại trục chính:

• Trục sơ cấp (Input Shaft): Đây là trục nhận trực tiếp mô-men xoắn từ động cơ thông qua đĩa ly hợp. Nó chỉ có một bánh răng chủ động, ăn khớp cố định với một bánh răng trên trục trung gian.
• Trục trung gian (Countershaft/Layshaft): Trục này được kết nối và quay cùng chiều với trục sơ cấp. Trên trục trung gian là một cụm các bánh răng có kích thước khác nhau được đúc liền hoặc lắp cố định, tương ứng với các cấp số 1, 2, 3, 4, 5 và số lùi.
• Trục thứ cấp (Output Shaft): Trục này được đặt đồng tâm với trục sơ cấp nhưng có thể quay độc lập. Đây là trục truyền lực cuối cùng ra khỏi hộp số, đi tới bộ vi sai và bánh xe. Trên trục thứ cấp có các bánh răng bị động có thể quay trơn trên trục, và chúng luôn ăn khớp với các bánh răng tương ứng trên trục trung gian.

Các bánh răng (bánh răng chủ động và bị động)

Bánh răng là trái tim của việc thay đổi tỷ số truyền. Chúng hoạt động theo cặp, một bánh răng chủ động trên trục trung gian và một bánh răng bị động trên trục thứ cấp. Tỷ lệ kích thước giữa cặp bánh răng này quyết định tỷ số truyền của cấp số đó. Ví dụ, ở số 1, một bánh răng nhỏ trên trục trung gian sẽ ăn khớp với một bánh răng rất lớn trên trục thứ cấp, tạo ra mô-men xoắn lớn nhưng tốc độ thấp. Ngược lại, ở số 5, một bánh răng lớn trên trục trung gian ăn khớp với bánh răng nhỏ trên trục thứ cấp, tạo ra tốc độ cao nhưng mô-men xoắn thấp.

Bộ đồng tốc (Synchronizer)

Đây là một trong những phát minh quan trọng nhất trong lịch sử hộp số sàn. Trước khi có bộ đồng tốc, người lái phải thực hiện kỹ thuật “vê ga kép” (double-clutching) để làm đều tốc độ của các bánh răng trước khi vào số, một việc đòi hỏi nhiều kỹ năng. Bộ đồng tốc giải quyết vấn đề này một cách thông minh.

Cấu trúc bộ đồng tốc bao gồm một moay-ơ được gắn cố định vào trục thứ cấp, một ống gài có các rãnh trong để ăn khớp với moay-ơ, và các vòng đồng tốc bằng đồng có bề mặt ma sát. Khi người lái đẩy cần số, ống gài sẽ ép vòng đồng tốc vào bề mặt côn của bánh răng cấp số cần gài. Ma sát giữa vòng đồng và bánh răng sẽ nhanh chóng làm cho tốc độ của bánh răng và trục thứ cấp bằng nhau. Khi tốc độ đã đồng bộ, ống gài có thể trượt qua và khóa bánh răng vào trục một cách nhẹ nhàng, không gây ra tiếng kêu “két két” khó chịu.

Cần số và cơ cấu gài số

Cần số là bộ phận mà người lái tương tác trực tiếp. Nó được nối với một hệ thống các thanh dẫn và càng cua bên trong hộp số. Khi người lái di chuyển cần số, các thanh dẫn sẽ dịch chuyển càng cua tương ứng. Càng cua sẽ tác động lên ống gài của bộ đồng tốc, đẩy nó về phía bánh răng của cấp số mong muốn để thực hiện việc khóa bánh răng vào trục thứ cấp. Cơ cấu này phải đảm bảo độ chính xác để việc chuyển số diễn ra dứt khoát và đúng vị trí.

Ly hợp (Bộ côn)

Mặc dù về mặt kỹ thuật là một bộ phận riêng biệt, ly hợp lại có vai trò sống còn đối với hoạt động của hộp số sàn. Nó hoạt động như một công tắc, cho phép ngắt hoặc kết nối dòng năng lượng từ động cơ đến trục sơ cấp của hộp số. Khi người lái đạp chân côn, đĩa ly hợp sẽ được tách ra khỏi bánh đà của động cơ, tạm thời ngắt kết nối. Đây là thời điểm “vàng” để người lái có thể chuyển số một cách an toàn mà không làm hỏng các bánh răng. Sau khi đã vào số, người lái nhả chân côn từ từ để kết nối lại dòng năng lượng, truyền lực tới bánh xe.

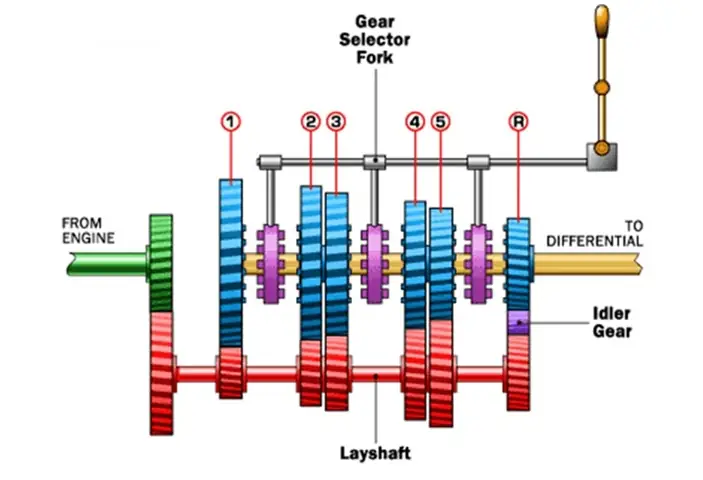

Nguyên lý hoạt động của hộp số sàn diễn ra như thế nào?

Nguyên lý hoạt động của hộp số sàn dựa trên sự phối hợp của ly hợp, cần số và các cơ cấu bánh răng bên trong. Quá trình này có thể được chia thành ba giai đoạn chính.

Quá trình ngắt ly hợp

Khi xe đang chạy, động cơ và hộp số được kết nối thông qua ly hợp. Để chuyển số, bước đầu tiên và quan trọng nhất là đạp hết chân côn. Hành động này sẽ tách đĩa ma sát của ly hợp ra khỏi bánh đà, tạo ra một khoảng trống trong dòng truyền lực. Lúc này, trục sơ cấp của hộp số sẽ không còn nhận năng lượng từ động cơ nữa, cho phép các bánh răng bên trong giảm tải và sẵn sàng cho việc thay đổi.

Quá trình chuyển số

Với ly hợp đã được ngắt, người lái di chuyển cần số đến vị trí mong muốn. Ví dụ, từ số 1 sang số 2. Hành động này sẽ điều khiển càng cua bên trong hộp số, đẩy ống gài của bộ đồng tốc khỏi bánh răng số 1 và di chuyển nó về phía bánh răng số 2. Bộ đồng tốc sẽ làm nhiệm vụ cân bằng tốc độ quay giữa bánh răng số 2 và trục thứ cấp. Ngay khi tốc độ đồng nhất, ống gài sẽ khóa chặt bánh răng số 2 vào trục thứ cấp. Toàn bộ quá trình này diễn ra chỉ trong tích tắc.

Quá trình truyền lực

Sau khi đã vào số thành công, người lái từ từ nhả chân côn. Đĩa ly hợp sẽ được ép trở lại vào bánh đà động cơ, tái kết nối dòng năng lượng. Lúc này, mô-men xoắn từ động cơ sẽ đi qua ly hợp, vào trục sơ cấp, qua cặp bánh răng của trục trung gian, sau đó truyền tới bánh răng số 2 (đã được khóa cứng) trên trục thứ cấp và cuối cùng là truyền ra bánh xe. Chiếc xe sẽ tiếp tục di chuyển với tỷ số truyền của số 2.

Ưu và nhược điểm của hộp số sàn so với hộp số tự động

Việc lựa chọn giữa hộp số sàn và hộp số tự động phụ thuộc rất nhiều vào sở thích cá nhân và điều kiện sử dụng.

Ưu điểm của hộp số sàn:
* Cảm giác lái chân thật: Hộp số sàn mang lại sự kết nối trực tiếp giữa người lái và chiếc xe, cho phép kiểm soát hoàn toàn quá trình tăng tốc và vận hành.
* Hiệu suất và tiết kiệm nhiên liệu: Do ít bị thất thoát năng lượng hơn so với hộp số tự động dùng biến mô, xe số sàn thường có khả năng tăng tốc tốt hơn một chút và tiết kiệm nhiên liệu hơn trong nhiều trường hợp.
* Chi phí thấp hơn: Xe trang bị hộp số sàn thường có giá bán rẻ hơn. Chi phí bảo dưỡng và sửa chữa cũng thường thấp hơn do cấu tạo hộp số sàn xe ô tô đơn giản hơn về mặt cơ khí.

Nhược điểm của hộp số sàn:
* Thao tác phức tạp: Yêu cầu người lái phải phối hợp nhịp nhàng giữa chân côn, chân ga và tay số. Điều này có thể gây mệt mỏi, đặc biệt khi di chuyển trong đô thị đông đúc, tắc đường.
* Không phù hợp với người mới lái: Việc học lái xe số sàn khó hơn và có thể gây ra các tình huống chết máy đột ngột nếu thao tác không đúng.

Dấu hiệu nhận biết hộp số sàn gặp vấn đề

Việc nhận biết sớm các dấu hiệu hư hỏng sẽ giúp bạn tiết kiệm chi phí sửa chữa và đảm bảo an toàn.
* Khó vào số hoặc kẹt số: Đây là dấu hiệu phổ biến, có thể do mức dầu hộp số thấp, dầu bẩn, hoặc bộ đồng tốc đã bị mòn.
* Tiếng kêu lạ khi chuyển số: Tiếng “két két” hoặc “xoẹt xoẹt” khi vào số cho thấy bộ đồng tốc hoặc các vòng bi đã bị mài mòn quá mức.
* Nhảy số: Xe đang chạy ở một cấp số nhưng tự động trả về số “mo”. Nguyên nhân có thể do càng cua, các bánh răng hoặc bộ đồng tốc bị mòn.
* Rò rỉ dầu: Dầu hộp số có màu đỏ hoặc nâu sẫm, nếu thấy có vết dầu dưới gầm xe ở khu vực hộp số, bạn cần kiểm tra ngay lập tức.
* Mùi khét: Mùi khét có thể do dầu hộp số quá nóng hoặc rò rỉ lên các bộ phận nóng của hệ thống xả.

Hướng dẫn bảo dưỡng hộp số sàn đúng cách

Để hộp số sàn hoạt động bền bỉ, việc bảo dưỡng định kỳ là vô cùng cần thiết.
* Kiểm tra và thay dầu hộp số định kỳ: Dầu hộp số không chỉ bôi trơn mà còn làm mát và làm sạch. Hãy tuân thủ lịch thay dầu theo khuyến cáo của nhà sản xuất, thường là sau mỗi 40.000 – 80.000 km.
* Sử dụng ly hợp đúng cách: Tránh thói quen gác chân lên bàn đạp côn khi đang lái xe, vì điều này sẽ gây mòn đĩa ly hợp nhanh chóng. Chỉ đạp côn khi cần chuyển số.
* Chuyển số dứt khoát và đúng kỹ thuật: Tránh việc ép số hoặc chuyển số khi vòng tua máy quá cao hoặc quá thấp. Hãy lắng nghe động cơ và cảm nhận chiếc xe để chọn thời điểm chuyển số hợp lý.
* Kiểm tra định kỳ tại các trung tâm uy tín: Khi mang xe đi bảo dưỡng tổng thể, hãy yêu cầu kỹ thuật viên kiểm tra tình trạng của hộp số, đặc biệt là các phớt chặn xem có bị rò rỉ dầu hay không. Các chuyên gia tại Thiên Minh Autosafety có đủ kinh nghiệm và trang thiết bị để chẩn đoán chính xác các vấn đề liên quan đến hệ thống truyền động.

Tóm lại, cấu tạo hộp số sàn xe ô tô là một tuyệt tác cơ khí, kết hợp giữa sự đơn giản trong nguyên lý và sự phức tạp trong thiết kế để mang lại hiệu quả truyền động tối ưu. Hiểu rõ về nó không chỉ giúp bạn trở thành một người lái xe tốt hơn mà còn giúp bạn chăm sóc và duy trì “người bạn đồng hành” của mình một cách bền bỉ, an toàn trong suốt chặng đường.
