Cấu tạo hệ thống nhíp xe tải và vai trò chịu tải

Hệ thống nhíp trên xe ô tô tải là một trong những bộ phận quan trọng nhất, được ví như “xương sống” của hệ thống treo, đảm nhận nhiệm vụ kép: vừa nâng đỡ toàn bộ tải trọng của xe, vừa giảm xóc khi di chuyển trên các địa hình phức tạp. Việc hiểu rõ cấu tạo hệ thống nhíp trên xe ô tô tải không chỉ giúp các bác tài, chủ xe vận hành phương tiện an toàn mà còn là kiến thức nền tảng để bảo dưỡng và sửa chữa hiệu quả, tối ưu hóa chi phí và đảm bảo tuổi thọ cho xe. Bài viết này sẽ phân tích chi tiết từng thành phần, nguyên lý hoạt động và những vấn đề thường gặp liên quan đến bộ phận không thể thiếu này.

Tổng quan về hệ thống nhíp trên xe tải

Có thể bạn quan tâm: Kế Hoạch Bảo Dưỡng Xe Ô Tô Tải Chi Tiết Và Đúng Chuẩn

Hệ thống nhíp trên xe tải là một dạng hệ thống treo phụ thuộc, sử dụng các lá thép đàn hồi (gọi là lá nhíp) xếp chồng lên nhau để kết nối cầu xe với khung xe. Chức năng chính của nó là hấp thụ các rung động từ mặt đường, duy trì sự ổn định cho thân xe và quan trọng nhất là chịu được tải trọng cực lớn đặc trưng của dòng xe thương mại. So với các hệ thống treo khác như lò xo cuộn hay treo khí nén, hệ thống nhíp có cấu tạo đơn giản, bền bỉ, chi phí thấp và khả năng chịu tải vượt trội, biến nó thành lựa chọn tiêu chuẩn cho hầu hết các loại xe tải, từ hạng nhẹ đến xe đầu kéo.

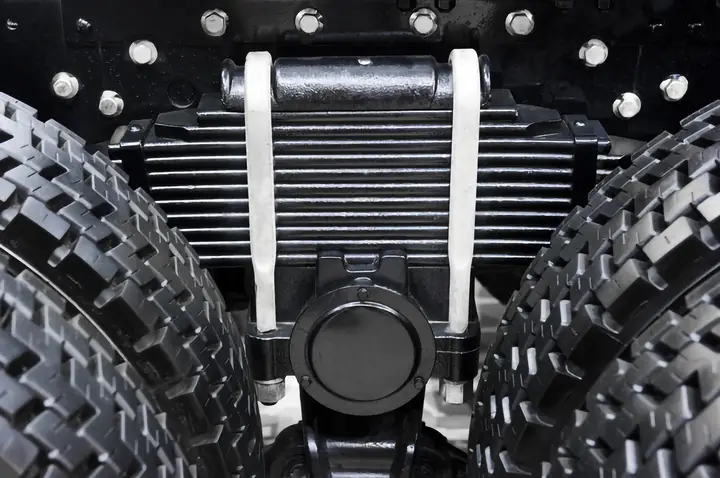

Phân tích chi tiết từng bộ phận trong cấu tạo hệ thống nhíp xe tải

Có thể bạn quan tâm: Cơ Hội Việc Làm Thay Lốp Ô Tô Singapore: Hướng Dẫn A-z

Để hiểu cặn kẽ cách hệ thống này hoạt động, chúng ta cần mổ xẻ từng bộ phận cấu thành nên nó. Mỗi chi tiết đều có vai trò riêng và sự kết hợp của chúng tạo nên một cơ cấu chịu lực vững chắc và linh hoạt.

Lá nhíp chính và lá nhíp phụ (Main and Helper Leaves)

Đây là thành phần trung tâm của cả hệ thống. Các lá nhíp được làm từ thép lò xo, một loại vật liệu có độ đàn hồi và độ bền cực cao, được xử lý nhiệt cẩn thận để chịu được sự uốn cong liên tục mà không bị biến dạng vĩnh viễn.

Một bộ nhíp thường bao gồm nhiều lá thép có chiều dài khác nhau, được xếp chồng lên nhau theo thứ tự từ dài nhất ở trên đến ngắn nhất ở dưới.

• Lá nhíp chính (Main Leaf): Đây là lá dài nhất, nằm trên cùng. Hai đầu của lá nhíp này được uốn cong thành hình tròn gọi là “mắt nhíp” (spring eye). Mắt nhíp là điểm kết nối của bộ nhíp với khung xe thông qua ắc nhíp và tai nhíp. Đây là lá chịu lực chính và quyết định đến hành trình của hệ thống treo.
• Lá nhíp phụ (Helper Leaves): Các lá nhíp ngắn hơn nằm bên dưới được gọi là lá nhíp phụ. Chúng có tác dụng tăng cường độ cứng và khả năng chịu tải cho bộ nhíp. Khi xe không tải hoặc tải nhẹ, chủ yếu lá nhíp chính làm việc. Khi tải trọng tăng lên, các lá nhíp phụ sẽ bắt đầu tham gia chịu lực, tạo ra một hiệu ứng “progressive” (tăng dần độ cứng), giúp xe vừa êm ái khi không tải, vừa vững chãi khi đầy tải.

Bu-lông và đai ốc trung tâm (Center Bolt & Nut)

Toàn bộ các lá nhíp được định vị và siết chặt lại với nhau ở chính giữa bằng một bu-lông đặc biệt gọi là bu-lông trung tâm. Chi tiết này không chỉ giữ cho các lá nhíp không bị xô lệch theo chiều dọc mà còn có một vai trò quan trọng khác: đầu bu-lông thường được thiết kế để định vị chính xác bộ nhíp vào bệ đỡ trên cầu xe.

Bu-lông trung tâm là một trong những điểm yếu của hệ thống. Trong trường hợp xe bị va đập mạnh hoặc quá tải đột ngột, bu-lông này có thể bị cắt đứt, gây ra hiện tượng xô lệch cầu xe, cực kỳ nguy hiểm.

Quang nhíp (U-Bolts)

Nếu bu-lông trung tâm giữ các lá nhíp lại với nhau, thì quang nhíp (hay còn gọi là cóc nhíp) là bộ phận chịu trách nhiệm liên kết toàn bộ cụm nhíp vào cầu xe. Quang nhíp là những thanh thép hình chữ U có ren ở hai đầu, ôm lấy cầu xe và xuyên qua một tấm đệm đặt trên bộ nhíp, sau đó được siết chặt bằng các đai ốc chịu lực cao.

Đây là một liên kết tối quan trọng. Nếu quang nhíp bị lỏng, toàn bộ cầu xe có thể di chuyển so với khung xe khi tăng tốc hoặc phanh, gây mất kiểm soát. Lực siết của quang nhíp phải được kiểm tra định kỳ và tuân thủ nghiêm ngặt thông số kỹ thuật của nhà sản xuất, bởi vì chúng có thể bị giãn ra sau một thời gian sử dụng.

Bạc lót (Bushings)

Bên trong các mắt nhíp ở hai đầu của lá nhíp chính là các bạc lót. Bạc lót thường được làm từ cao su, polyurethane hoặc đồng, có chức năng như một khớp nối linh hoạt và giảm chấn.

Chúng cho phép mắt nhíp xoay quanh bu-lông ắc một cách trơn tru, đồng thời hấp thụ các rung động tần số cao và giảm tiếng ồn truyền từ hệ thống treo lên khung xe. Bạc lót là chi tiết hao mòn theo thời gian, khi chúng bị nứt vỡ hoặc mòn sẽ gây ra tiếng kêu và làm giảm độ chính xác của hệ thống treo.

Ắc nhíp và tai nhíp (Shackles and Hangers)

Để hệ thống nhíp có thể hoạt động, nó cần được kết nối với khung xe. Liên kết này được thực hiện bởi tai nhíp và ắc nhíp.

• Tai nhíp (Hanger): Là một giá đỡ được hàn hoặc bắt vít cố định vào khung xe. Một đầu của bộ nhíp (thường là đầu phía trước) sẽ được bắt trực tiếp vào tai nhíp này, tạo thành một điểm xoay cố định.
• Ắc nhíp (Shackle): Đầu còn lại của bộ nhíp (thường là phía sau) được nối với khung xe thông qua ắc nhíp. Ắc nhíp là một liên kết động, có dạng một thanh nối ngắn có thể xoay ở cả hai đầu. Vai trò của nó là cho phép chiều dài hiệu dụng của lá nhíp thay đổi. Khi xe đi vào ổ gà và lá nhíp bị nén (uốn cong), chiều dài của nó sẽ tăng lên. Ắc nhíp sẽ xoay để bù trừ cho sự thay đổi này, cho phép hệ thống treo hoạt động một cách tự do.

Vấu giảm chấn (Rebound Clips)

Trên nhiều bộ nhíp, đặc biệt là nhíp đa lá, bạn sẽ thấy các kẹp kim loại nhỏ ôm quanh các lá nhíp ở vài vị trí dọc theo chiều dài của chúng. Đây được gọi là vấu giảm chấn.

Khi bánh xe đi qua ổ gà và nảy lên (hành trình trả về), các lá nhíp có xu hướng bung ra và tách rời nhau. Các vấu giảm chấn này giữ cho các lá nhíp không bị bung ra quá mức (fanning out), giúp chúng hoạt động như một khối thống nhất, đồng thời ngăn ngừa lá nhíp chính phải chịu toàn bộ lực kéo ngược, tăng cường sự ổn định và độ bền.

Nguyên lý hoạt động của hệ thống nhíp ô tô tải

Có thể bạn quan tâm: Thiết Kế Cầu Nâng Đỗ Xe 4 Trụ: Tiêu Chuẩn & Nguyên Lý

Nguyên lý hoạt động của hệ thống nhíp dựa trên đặc tính đàn hồi của vật liệu. Khi bánh xe gặp chướng ngại vật trên đường, lực tác động từ mặt đường sẽ đẩy cầu xe đi lên. Lực này được truyền vào bộ nhíp, làm cho các lá nhíp bị uốn cong lên trên.

Quá trình uốn cong này chính là quá trình hấp thụ và lưu trữ năng lượng của cú va chạm. Sau khi đi qua chướng ngại vật, năng lượng được lưu trữ sẽ được giải phóng khi các lá nhíp duỗi trở lại hình dạng ban đầu, đẩy khung xe về vị trí cân bằng.

Một đặc điểm thú vị của cấu tạo hệ thống nhíp trên xe ô tô tải đa lá là ma sát giữa các lá nhíp. Khi các lá nhíp trượt lên nhau trong quá trình uốn cong và duỗi ra, ma sát được tạo ra sẽ có tác dụng như một bộ giảm chấn tự nhiên, giúp dập tắt các dao động nhanh hơn. Tuy nhiên, ma sát này cũng làm cho hệ thống treo phản ứng chậm hơn và kém êm ái hơn so với lò xo cuộn. Đây là sự đánh đổi cần thiết để đạt được khả năng chịu tải phi thường.

Phân loại các hệ thống nhíp phổ biến trên xe tải hiện nay

Mặc dù có cùng nguyên lý cơ bản, hệ thống nhíp đã được cải tiến và phát triển thành nhiều loại khác nhau để phù hợp với từng nhu cầu sử dụng cụ thể.

Nhíp đa lá (Multi-Leaf Spring)

Đây là loại phổ biến nhất trên xe tải nặng và xe ben. Cấu trúc gồm nhiều lá nhíp xếp chồng lên nhau mang lại khả năng chịu tải cực lớn và độ bền cao trong điều kiện vận hành khắc nghiệt. Độ cứng của nhíp tăng dần khi tải trọng tăng, giúp xe ổn định khi chở đầy hàng.

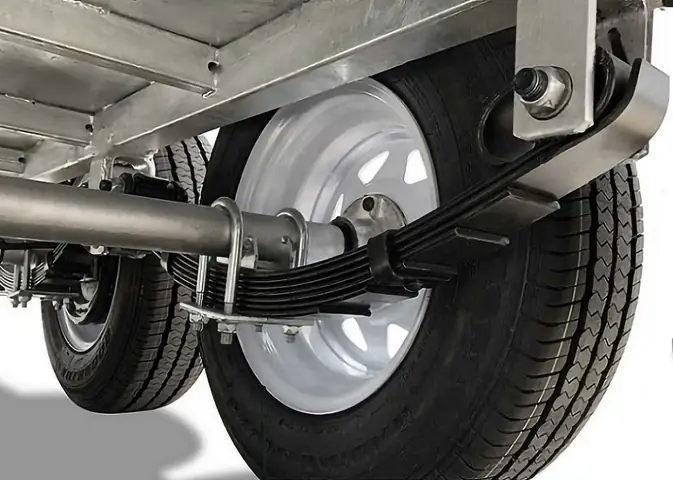

Nhíp Parabolic (Parabolic Spring)

Đây là một thiết kế hiện đại hơn, thường thấy trên các dòng xe tải trung và cao cấp của châu Âu. Thay vì có độ dày đồng nhất, các lá nhíp Parabolic được làm dày hơn ở giữa (vị trí gần cầu xe) và mỏng dần về hai phía đầu.

Cấu trúc này cho phép mỗi lá nhíp hoạt động gần như độc lập, giảm đáng kể ma sát giữa các lá. Kết quả là hệ thống treo phản ứng nhanh hơn, êm ái hơn và nhẹ hơn so với nhíp đa lá truyền thống mà vẫn đảm bảo khả năng chịu tải tốt.

Hệ thống treo khí nén kết hợp nhíp lá

Trên các xe đầu kéo hiện đại hoặc xe buýt, người ta thường kết hợp nhíp lá (thường là nhíp Parabolic) với bầu hơi khí nén. Trong hệ thống này, nhíp lá đóng vai trò định vị cầu xe và chịu một phần tải trọng, trong khi các bầu hơi chịu phần tải trọng chính và cung cấp khả năng điều chỉnh độ cao gầm xe. Sự kết hợp này mang lại sự êm ái vượt trội, khả năng bảo vệ hàng hóa tốt hơn và tính linh hoạt cao.

Dấu hiệu nhận biết hệ thống nhíp xe tải bị hư hỏng

Là một bộ phận làm việc liên tục dưới áp lực cao, hệ thống nhíp không thể tránh khỏi hao mòn và hư hỏng. Việc nhận biết sớm các dấu hiệu sau đây có thể giúp bạn tránh được những sự cố nguy hiểm và chi phí sửa chữa tốn kém:

• Xe bị nghiêng hoặc xệ về một bên: Đây là dấu hiệu rõ ràng nhất cho thấy một bên nhíp đã bị yếu, gãy hoặc mất độ đàn hồi.
• Tiếng kêu cót két, lục cục khi qua đường xóc: Âm thanh này thường xuất phát từ các bạc lót bị mòn, khô dầu mỡ, hoặc do các lá nhíp cọ xát vào nhau một cách bất thường.
• Xe rung lắc, chao đảo: Khi hệ thống nhíp không còn khả năng dập tắt dao động hiệu quả, xe sẽ trở nên bồng bềnh và kém ổn định, đặc biệt là ở tốc độ cao hoặc khi vào cua.
• Chiều cao gầm xe thấp hơn bình thường: Các lá nhíp bị “mỏi” hoặc gãy sẽ không thể duy trì chiều cao thiết kế của xe, làm giảm khoảng sáng gầm và ảnh hưởng đến góc đặt bánh xe.

Các nguyên nhân chính gây hư hỏng và cách bảo dưỡng

Hiểu được nguyên nhân sẽ giúp chúng ta có biện pháp phòng ngừa và bảo dưỡng hiệu quả hơn.

Nguyên nhân gây hư hỏng:

• Chở quá tải: Đây là kẻ thù số một của hệ thống nhíp. Việc thường xuyên chở quá tải trọng thiết kế sẽ làm các lá nhíp bị uốn cong quá giới hạn đàn hồi, gây mỏi, nứt, gãy.
• Mỏi vật liệu: Sau hàng triệu chu kỳ nén-dãn, vật liệu thép sẽ bị mỏi và mất dần đặc tính đàn hồi.
• Ăn mòn, rỉ sét: Môi trường làm việc ẩm ướt, bùn đất sẽ thúc đẩy quá trình rỉ sét, làm yếu các lá nhíp và tăng ma sát giữa chúng.
• Bu-lông, quang nhíp bị lỏng: Như đã đề cập, các liên kết lỏng lẻo sẽ tạo ra ứng suất bất thường lên toàn bộ hệ thống.

Biện pháp bảo dưỡng:

• Kiểm tra định kỳ: Thường xuyên kiểm tra bằng mắt các lá nhíp để phát hiện các vết nứt, kiểm tra độ thẳng của xe và tình trạng của các bạc lót.
• Siết lại quang nhíp: Theo khuyến nghị của các chuyên gia, nên kiểm tra và siết lại lực của các đai ốc quang nhíp sau mỗi 50.000 km hoặc sau khi thực hiện các công việc sửa chữa liên quan đến hệ thống treo.
• Vệ sinh và bôi trơn: Định kỳ rửa sạch bùn đất bám trên bộ nhíp. Ở một số loại nhíp có thiết kế cho phép, việc bôi trơn giữa các lá nhíp có thể giúp giảm tiếng kêu và mài mòn.
• Không chở quá tải: Tuân thủ tải trọng cho phép của nhà sản xuất là cách tốt nhất để bảo vệ không chỉ hệ thống nhíp mà còn toàn bộ chiếc xe.

Để đảm bảo an toàn và hiệu suất vận hành, việc kiểm tra và bảo dưỡng hệ thống treo nên được thực hiện tại các trung tâm dịch vụ uy tín. Tại Thiên Minh Auto Safety, chúng tôi luôn nhấn mạnh tầm quan trọng của việc bảo dưỡng phòng ngừa để giúp các chủ xe tiết kiệm chi phí và an tâm trên mọi nẻo đường.

Tóm lại, cấu tạo hệ thống nhíp trên xe ô tô tải tuy đơn giản nhưng lại là một kỳ quan cơ khí, được thiết kế để chịu đựng những điều kiện khắc nghiệt nhất. Việc nắm vững kiến thức về từng bộ phận, nguyên lý hoạt động và cách bảo dưỡng không chỉ là trách nhiệm mà còn là kỹ năng cần thiết của mỗi người vận hành xe tải, góp phần đảm bảo an toàn cho chính mình và cho toàn xã hội.
