Động cơ là trái tim của mỗi chiếc ô tô, và việc hiểu rõ về nó không chỉ dành cho các kỹ sư hay thợ sửa chữa. Đối với bất kỳ ai sở hữu hoặc có ý định lái xe, việc nắm vững cấu tạo động cơ xăng xe ô tô 4 kì là bước đầu tiên để làm chủ phương tiện, biết cách chăm sóc và nhận biết các vấn đề tiềm ẩn. Đây là loại động cơ phổ biến nhất trên thế giới, vận hành một cách nhịp nhàng qua bốn chu trình riêng biệt để biến những giọt xăng nhỏ bé thành năng lượng mạnh mẽ, đưa bạn đi đến mọi nẻo đường. Bài viết này sẽ phân tích chi tiết từng bộ phận và nguyên lý hoạt động của khối cơ khí phức tạp này một cách dễ hiểu nhất.
Tổng quan về cấu tạo động cơ xăng xe ô tô 4 kì
Tổng quan nội dung
Có thể bạn quan tâm: Cầu Dầu Xe Ô Tô Là Gì? Nguyên Lý Và Ưu Nhược Điểm

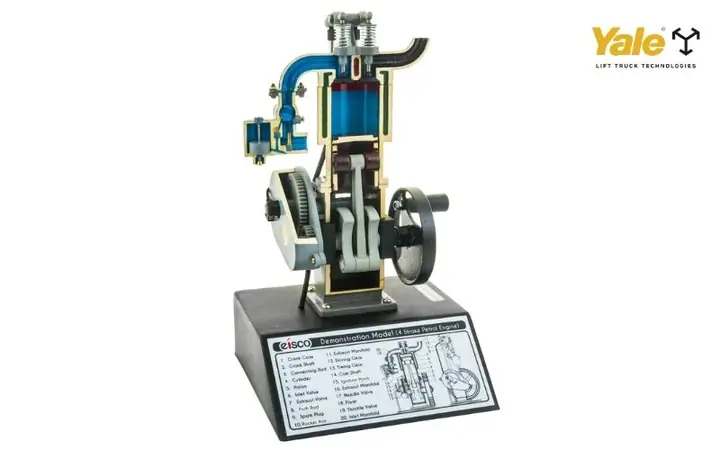

Về cơ bản, động cơ xăng 4 kỳ (hay còn gọi là động cơ Otto) là một cỗ máy nhiệt, hoạt động dựa trên nguyên lý đốt cháy hỗn hợp không khí và nhiên liệu (hòa khí) bên trong một không gian kín gọi là xi lanh. Quá trình đốt cháy này tạo ra áp suất cực lớn, đẩy piston di chuyển và tạo ra công cơ học. Toàn bộ quá trình này diễn ra tuần tự qua bốn hành trình của piston: Nạp – Nén – Nổ – Xả. Mỗi bộ phận trong cấu tạo động cơ xăng xe ô tô 4 kì đều đóng một vai trò không thể thiếu để chu trình này hoạt động một cách trơn tru, hiệu quả và liên tục hàng nghìn vòng mỗi phút.

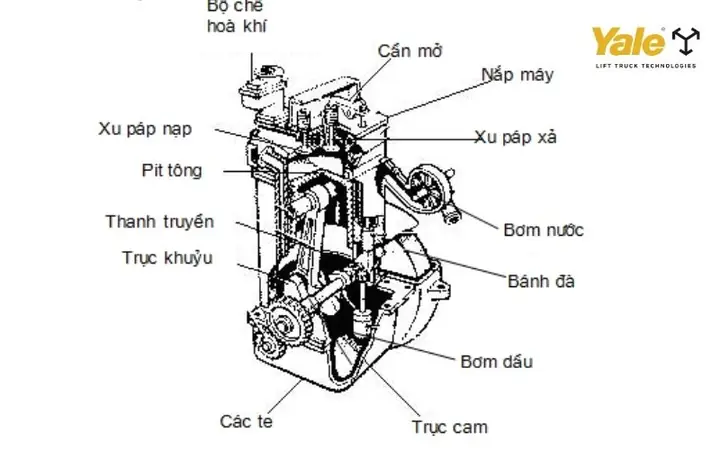

Các thành phần cốt lõi trong cấu tạo động cơ xăng
Có thể bạn quan tâm: Cầu Chì Power Outlet Xe Ô Tô: Nguyên Nhân Và Cách Khắc Phục
Một động cơ ô tô hiện đại được cấu thành từ hàng trăm chi tiết khác nhau. Tuy nhiên, chúng có thể được nhóm lại thành các hệ thống và cụm chi tiết chính, phối hợp với nhau một cách hoàn hảo.
Cơ cấu trục khuỷu thanh truyền
Đây được xem là bộ phận xương sống của động cơ, có nhiệm vụ biến chuyển động tịnh tiến lên xuống của piston thành chuyển động quay của trục khuỷu, từ đó truyền lực tới hộp số và các bánh xe.
Piston là một chi tiết hình trụ, di chuyển trong xi lanh. Nó nhận trực tiếp áp suất từ vụ nổ của hòa khí và bắt đầu hành trình sinh công. Piston phải chịu được nhiệt độ và áp suất cực cao, vì vậy nó thường được làm từ hợp kim nhôm có độ bền lớn.
Thanh truyền (tay biên) là chi tiết nối giữa piston và trục khuỷu. Nó hoạt động như một cánh tay đòn, truyền lực từ piston đến trục khuỷu.
Trục khuỷu là một trục kim loại có các khuỷu và đối trọng. Nhiệm vụ của nó là nhận lực từ thanh truyền và biến chuyển động tịnh tiến thành chuyển động quay tròn. Chuyển động quay này chính là nguồn năng lượng đầu ra của động cơ.
Cơ cấu phân phối khí (Trục cam và Xupap)
Nếu cơ cấu trục khuỷu thanh truyền là “chân tay” thì cơ cấu phân phối khí chính là “lá phổi”, quyết định việc “hít thở” của động cơ. Nhiệm vụ của nó là đóng, mở các cửa nạp và cửa xả đúng thời điểm để đưa hòa khí vào và đẩy khí thải ra ngoài.
Trục cam là một trục có các vấu cam được thiết kế với biên dạng đặc biệt. Khi trục cam quay, các vấu cam sẽ tác động lên các con đội, đũa đẩy và cò mổ để điều khiển việc đóng mở các xupap.
Xupap (hay còn gọi là van) có hình dạng như cây nấm, có hai loại là xupap nạp và xupap xả. Xupap nạp chịu trách nhiệm mở cửa cho hòa khí vào xi lanh, trong khi xupap xả mở cửa để khí cháy thoát ra ngoài. Ngày nay, các động cơ thường sử dụng công nghệ DOHC (Dual Overhead Camshaft – Trục cam đôi trên đỉnh) với 4 xupap cho mỗi xi lanh (2 nạp, 2 xả) để tối ưu hóa hiệu suất.
Hệ thống cung cấp nhiên liệu
Hệ thống này có nhiệm vụ cung cấp một hỗn hợp nhiên liệu và không khí với tỷ lệ tối ưu vào buồng đốt. Trước đây, bộ chế hòa khí (carburetor) được sử dụng phổ biến. Tuy nhiên, các dòng xe hiện đại ngày nay đều sử dụng hệ thống phun xăng điện tử (Electronic Fuel Injection – EFI).
Hệ thống này bao gồm bơm xăng, lọc xăng, kim phun và được điều khiển bởi Bộ điều khiển trung tâm (ECU). ECU sẽ tính toán lượng xăng cần phun dựa trên nhiều yếu tố như vị trí bướm ga, nhiệt độ động cơ, tốc độ xe… để đảm bảo tỷ lệ hòa khí lý tưởng, giúp động cơ hoạt động hiệu quả và tiết kiệm nhiên liệu.
Hệ thống đánh lửa
Trong một động cơ xăng, hỗn hợp nhiên liệu-không khí sau khi được nén lại cần một tia lửa điện để kích nổ. Đó chính là nhiệm vụ của hệ thống đánh lửa.
Bugi là thành phần quan trọng nhất, có nhiệm vụ tạo ra tia lửa điện cao thế để đốt cháy hòa khí trong xi lanh ở cuối kỳ nén.
Bobin đánh lửa có vai trò biến điện áp thấp (12V) từ ắc quy thành điện áp cực cao (lên tới hàng chục nghìn volt) để bugi có thể phóng tia lửa. Hệ thống đánh lửa hiện đại cũng được ECU điều khiển để đảm bảo thời điểm đánh lửa là chính xác nhất, giúp tối ưu hóa công suất và hiệu quả đốt cháy.
Hệ thống bôi trơn
Động cơ hoạt động với hàng ngàn chuyển động mỗi phút, tạo ra ma sát và nhiệt độ rất lớn. Hệ thống bôi trơn ra đời để giải quyết vấn đề này. Dầu nhớt được một bơm hút từ đáy cacte và luân chuyển qua các đường dẫn đến mọi ngóc ngách của động cơ, như trục khuỷu, trục cam, thành xi lanh…
Nó tạo ra một lớp màng mỏng giữa các bề mặt kim loại chuyển động, giúp giảm ma sát, làm mát, làm kín, và làm sạch các chi tiết. Thiếu dầu bôi trơn sẽ khiến động cơ bị phá hủy chỉ trong vài phút hoạt động.
Hệ thống làm mát
Quá trình đốt cháy nhiên liệu sinh ra một lượng nhiệt khổng lồ. Chỉ một phần nhiệt lượng được chuyển hóa thành công cơ học, phần còn lại cần được giải tỏa để tránh làm hỏng các chi tiết động cơ.
Hệ thống làm mát bằng dung dịch là phổ biến nhất. Nước làm mát được một bơm tuần hoàn liên tục qua các áo nước xung quanh xi lanh và nắp máy để hấp thụ nhiệt. Sau đó, dung dịch nóng này sẽ được đưa đến két nước ở phía trước xe, nơi nó được làm nguội bởi luồng không khí khi xe di chuyển và quạt làm mát, trước khi quay trở lại động cơ.
Nguyên lý hoạt động chi tiết của 4 kỳ
Có thể bạn quan tâm: Cần Số Xe Ô Tô Hiện Đại: Các Loại Và Nguyên Lý Hoạt Động
Toàn bộ cấu tạo động cơ xăng xe ô tô 4 kì phối hợp với nhau để thực hiện một chu trình làm việc gồm bốn giai đoạn (bốn hành trình của piston), tương ứng với hai vòng quay của trục khuỷu.

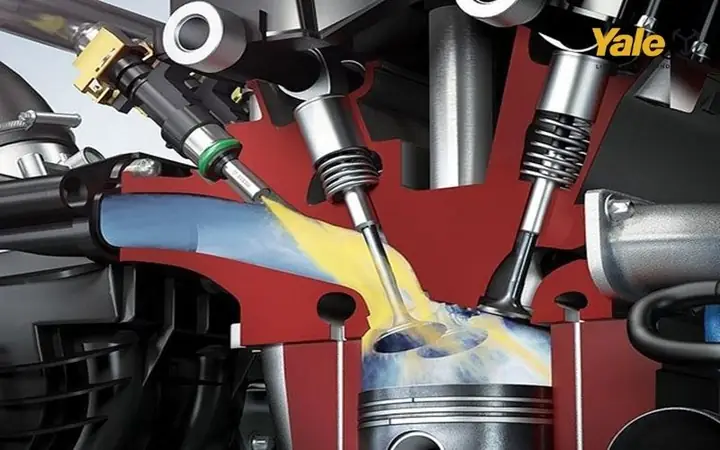

Kỳ 1: Nạp (Intake)
Chu trình bắt đầu khi piston di chuyển từ điểm chết trên (vị trí cao nhất) xuống điểm chết dưới (vị trí thấp nhất). Cùng lúc đó, trục cam điều khiển xupap nạp mở ra, trong khi xupap xả vẫn đóng.
Chuyển động đi xuống của piston tạo ra một vùng chân không trong xi lanh, hút hỗn hợp không khí và xăng (hòa khí) từ hệ thống cung cấp nhiên liệu vào lấp đầy xi lanh. Khi piston đến điểm chết dưới, xupap nạp sẽ đóng lại, kết thúc kỳ nạp.
Kỳ 2: Nén (Compression)
Piston bắt đầu di chuyển ngược lên từ điểm chết dưới về điểm chết trên. Lúc này, cả hai xupap nạp và xả đều đóng kín, nhốt toàn bộ hòa khí trong một không gian kín.
Khi piston đi lên, thể tích xi lanh giảm xuống, khiến hòa khí bị nén lại với áp suất và nhiệt độ rất cao. Việc nén hòa khí giúp các phân tử nhiên liệu và không khí hòa trộn tốt hơn, chuẩn bị cho một vụ nổ mạnh mẽ và hiệu quả hơn.
Kỳ 3: Nổ – Sinh công (Combustion/Power)
Đây là kỳ duy nhất tạo ra năng lượng cho xe hoạt động. Khi piston gần đạt đến điểm chết trên ở cuối kỳ nén, hệ thống đánh lửa sẽ điều khiển bugi phóng ra một tia lửa điện cực mạnh.
Tia lửa này đốt cháy hòa khí đang bị nén ở áp suất cao, tạo ra một vụ nổ có kiểm soát. Vụ nổ này giải phóng năng lượng khổng lồ, tạo ra một áp suất cực lớn đẩy piston di chuyển mạnh mẽ từ điểm chết trên xuống điểm chết dưới. Lực đẩy này thông qua thanh truyền làm quay trục khuỷu, tạo ra công cơ học để vận hành chiếc xe.
Kỳ 4: Xả (Exhaust)
Sau khi hoàn thành kỳ sinh công, piston lại di chuyển từ điểm chết dưới lên điểm chết trên. Lần này, trục cam sẽ điều khiển xupap xả mở ra, trong khi xupap nạp vẫn đóng.
Chuyển động đi lên của piston hoạt động như một máy bơm, đẩy toàn bộ khí thải (sản phẩm của quá trình đốt cháy) ra khỏi xi lanh, qua đường ống xả và ra ngoài môi trường. Khi piston đến điểm chết trên, xupap xả đóng lại, và động cơ sẵn sàng bắt đầu một chu trình mới với kỳ Nạp.
Bốn kỳ này diễn ra liên tục và xen kẽ giữa các xi lanh, tạo ra một dòng năng lượng gần như không đổi để giúp xe vận hành mượt mà.
Tầm quan trọng của việc bảo dưỡng động cơ định kỳ
Hiểu rõ cấu trúc động cơ giúp chúng ta nhận thức được tầm quan trọng của việc bảo dưỡng. Mỗi hệ thống đều cần được chăm sóc đúng cách để đảm bảo hoạt động ổn định. Thay dầu nhớt đúng hạn là việc tối quan trọng để hệ thống bôi trơn hoạt động hiệu quả, bảo vệ các chi tiết khỏi mài mòn.
Tương tự, việc kiểm tra và thay thế nước làm mát, lọc gió, lọc xăng, và bugi theo khuyến cáo của nhà sản xuất sẽ giúp động cơ luôn hoạt động ở trạng thái tốt nhất, tiết kiệm nhiên liệu và kéo dài tuổi thọ. Việc lắng nghe những âm thanh bất thường từ động cơ hay chú ý đến các đèn báo trên táp-lô cũng là cách để phát hiện sớm các vấn đề. Các trung tâm bảo dưỡng uy tín như Thiên Minh Autosafety luôn có những chuyên gia am hiểu sâu sắc về cấu tạo và hoạt động của động cơ, có thể giúp bạn chăm sóc chiếc xe một cách chuyên nghiệp nhất.
So sánh động cơ xăng 4 kỳ và động cơ Diesel
Mặc dù cùng là động cơ đốt trong, nhưng động cơ xăng và diesel có những khác biệt cơ bản trong cấu tạo và nguyên lý hoạt động. Động cơ xăng sử dụng bugi để kích nổ hỗn hợp hòa khí đã được hòa trộn sẵn.
Ngược lại, động cơ diesel hoạt động dựa trên nguyên lý tự nổ. Ở kỳ nén, động cơ diesel chỉ nén không khí ở áp suất cực cao (cao hơn nhiều so với động cơ xăng), khiến nhiệt độ không khí tăng lên hàng trăm độ C. Cuối kỳ nén, nhiên liệu diesel được phun trực tiếp vào buồng đốt và tự bốc cháy khi gặp không khí nóng, không cần bugi. Sự khác biệt này dẫn đến đặc tính vận hành khác nhau: động cơ xăng thường êm ái hơn và có vòng tua máy cao hơn, trong khi động cơ diesel cho mô-men xoắn lớn hơn ở vòng tua thấp, phù hợp cho các xe tải nặng.
Việc tìm hiểu về cấu tạo động cơ xăng xe ô tô 4 kì không chỉ là kiến thức kỹ thuật khô khan mà còn là một hành trình khám phá trái tim của chiếc xe bạn lái mỗi ngày. Khi hiểu được sự phối hợp nhịp nhàng giữa hàng trăm chi tiết, từ piston, trục khuỷu đến các xupap nhỏ bé, bạn sẽ thêm trân trọng cỗ máy phức tạp này. Quan trọng hơn, kiến thức này trao cho bạn khả năng chăm sóc, bảo dưỡng và sử dụng chiếc xe của mình một cách thông thái hơn, đảm bảo sự an toàn và bền bỉ trên mọi hành trình.
