Cấu Tạo Côn Xe Ô Tô: Hiểu Rõ Bộ Phận Quan Trọng Nhất Hệ Truyền Lực

Có thể bạn quan tâm: Cầm Giấy Tờ Xe Ô Tô Tphcm: Hướng Dẫn Thủ Tục, Rủi Ro & Kinh Nghiệm Cần Biết

Tổng quan về Côn xe ô tô – Cầu nối giữa động cơ và hộp số

Côn xe ô tô, hay còn gọi là ly hợp (clutch), đóng vai trò như cầu nối trung tâm giữa động cơ và hộp số. Đây là một trong những bộ phận then chốt quyết định khả năng vận hành, an toàn và tuổi thọ của chiếc xe. Hiểu rõ cấu tạo côn xe ô tô không chỉ giúp tài xế biết cách sử dụng hợp lý mà còn hỗ trợ việc phát hiện sớm các sự cố kỹ thuật, từ đó tiết kiệm chi phí bảo dưỡng và tăng độ bền cho toàn bộ hệ thống truyền lực.

Trong bài viết này, chúng tôi sẽ phân tích chi tiết từ cấu tạo, nguyên lý hoạt động, các dấu hiệu hỏng hóc thường gặp cho đến hướng dẫn bảo dưỡng định kỳ. Tất cả nhằm cung cấp cho bạn đọc cái nhìn toàn diện và thực tiễn nhất về bộ phận quan trọng này.

Smart Quick Summary: Những điểm cốt lõi cần nắm

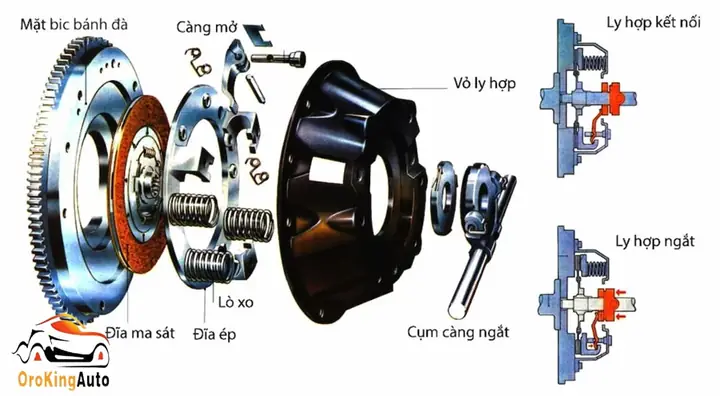

Cấu tạo côn xe ô tô gồm các bộ phận chính sau:

1. Bàn đạp côn: Điều khiển việc đóng/mở ly hợp bằng lực chân.
2. Đĩa ly hợp: Bộ phận ma sát chính, được ép vào bánh đà để truyền mô-men.
3. Đĩa ép (càng côn): Tạo lực ép giữ đĩa ly hợp tiếp xúc với bánh đà.
4. Bánh đà: Bánh nặng nối trực tiếp với trục khuỷu động cơ.
5. Vòng bi trung tâm (Release Bearing): Giảm ma sát, truyền lực từ càng côn đến đĩa ép.
6. Càng côn (Release Fork): Đòn bẩy tác động lên vòng bi trung tâm.
7. Hệ thống dẫn động: Có thể là cơ khí (cáp) hoặc thủy lực (bàn đạp – xy-lanh chính – ống dẫn – xy-lanh cắt).

Cấu tạo chi tiết của bộ ly hợp ô tô

1. Bàn đạp côn và hệ thống dẫn động

Bàn đạp côn là bộ phận duy nhất tài xế trực tiếp tác động. Khi đạp xuống, lực từ bàn đạp được truyền qua hệ thống dẫn động đến bộ ly hợp phía động cơ.

Hai loại hệ thống dẫn động phổ biến:

• Dẫn động cơ khí (cáp côn): Dùng dây cáp nối từ bàn đạp đến càng côn. Ưu điểm: đơn giản, nhẹ, chi phí thấp. Nhược điểm: dễ giãn dây theo thời gian, cần điều chỉnh định kỳ.
• Dẫn động thủy lực: Gồm xy-lanh chính (gắn bàn đạp), ống dẫn dầu, xy-lanh cắt (gắn càng côn). Ưu điểm: lực đạp nhẹ và đều, ít cần bảo dưỡng. Nhược điểm: phức tạp hơn, chi phí sửa chữa cao hơn nếu rò rỉ dầu.

2. Bánh đà

Bánh đà là một khối kim loại lớn, nặng, được lắp cố định vào trục khuỷu của động cơ và quay cùng tốc độ động cơ. Bề mặt làm việc của bánh đà phải phẳng, nhẵn để tạo ma sát tốt với đĩa ly hợp.

Lưu ý: Một số xe hiện đại dùng bánh đà kép (Dual Mass Flywheel – DMF) để giảm rung giật và ồn, nhưng chi phí thay thế cao hơn.

Có thể bạn quan tâm: Cấu Tạo Cầu Xe Ô Tô: Chi Tiết Kỹ Thuật, Phân Loại Và Nguyên Lý Hoạt Động Toàn Diện

3. Đĩa ly hợp (Clutch Disc)

Đĩa ly hợp là “trái tim” của hệ thống. Nó nằm giữa bánh đà và đĩa ép, có thể trượt trên trục sơ cấp của hộp số. Mặt của đĩa được dán vật liệu ma sát (thường là amiăng, kim loại, hoặc hữu cơ tổng hợp).

Chức năng chính:

• Truyền mô-men xoắn từ động cơ đến hộp số thông qua ma sát.
• Có thể trượt nhẹ trong quá trình đóng ly hợp để giảm giật.
• Được thiết kế với lò xo giảm chấn (cushion springs) để hấp thụ xung lực khi khởi động và sang số.

4. Đĩa ép (Pressure Plate/Clutch Cover)

Đĩa ép (còn gọi là nắp ly hợp) bao gồm một mâm ép và một màng đàn hồi (hoặc lò xo đĩa). Nó được bắt cố định vào bánh đà.

Nguyên lý hoạt động:

• Khi nhả bàn đạp côn, màng đàn hồi (hoặc lò xo) tạo lực ép lớn, giữ chặt đĩa ly hợp vào bánh đà => ly hợp đóng, mô-men được truyền.
• Khi đạp bàn đạp côn, lực từ càng côn thông qua vòng bi trung tâm tác động vào màng đàn hồi, làm nó biến dạng và giải phóng lực ép => ly hợp mở, mô-men bị ngắt.

5. Vòng bi trung tâm (Release Bearing)

Vòng bi trung tâm (hay bi moay-ơ) nằm ở đầu trục sơ cấp hộp số, tiếp xúc trực tiếp với màng đàn hồi của đĩa ép. Nó có nhiệm vụ truyền lực từ càng côn đến đĩa ép mà không gây ma sát lớn.

Cảnh báo: Vòng bi này nếu khô dầu hoặc hỏng sẽ phát ra tiếng kêu rít khi đạp côn.

6. Càng côn (Release Fork)

Càng côn là một đòn bẩy, một đầu nối với xy-lanh cắt (hoặc đầu cáp), đầu còn lại tỳ vào giá đỡ vòng bi trung tâm. Khi dịch chuyển, nó sẽ đẩy hoặc kéo vòng bi trung tâm để tác động vào đĩa ép.

Nguyên lý hoạt động của côn xe ô tô

Khi nhả bàn đạp côn (Ly hợp ĐÓNG)

Có thể bạn quan tâm: Cấu Tạo Xe Ô Tô Số Sàn: Bản Giao Hưởng Cơ Khí Trong Hệ Thống Truyền Động

1. Lò xo đĩa ép tạo lực ép lớn.
2. Đĩa ép ép chặt đĩa ly hợp vào bề mặt bánh đà.
3. Ma sát giữa ba bộ phận này đủ lớn để chúng quay như một khối đồng trục.
4. Mô-men xoắn từ động cơ (gắn với bánh đà) được truyền qua đĩa ly hợp sang trục sơ cấp hộp số.
5. Xe di chuyển theo tốc độ và lực kéo mong muốn.

Khi đạp bàn đạp côn (Ly hợp MỞ)

1. Lực từ bàn đạp được truyền qua hệ thống dẫn động (cáp hoặc thủy lực).
2. Càng côn dịch chuyển, đẩy vòng bi trung tâm tiến về phía đĩa ép.
3. Vòng bi tác động vào màng đàn hồi (lò xo đĩa), làm nó biến dạng.
4. Phần rìa ngoài của màng đàn hồi dịch chuyển ra sau, kéo mâm ép ra xa bánh đà.
5. Lực ép lên đĩa ly hợp bị giải phóng, đĩa ly hợp tách khỏi bánh đà.
6. Mô-men động cơ bị ngắt, không truyền sang hộp số.
7. Tài xế có thể dễ dàng đạp ga, về số N, hoặc sang số mới mà không gây va đập trong hộp số.

Các dấu hiệu cảnh báo côn xe ô tô đang gặp sự cố

1. Côn ăn (bị mòn)

• Triệu chứng: Xe bị trượt côn, biểu hiện rõ nhất là khi nhấn ga mạnh (đặc biệt khi lên dốc hoặc chở nặng) tốc độ động cơ tăng vọt nhưng vận tốc xe tăng chậm. Đèn cảnh báo có thể không sáng, nhưng cảm giác xe “ù” lại, mất lực kéo.
• Nguyên nhân: Vật liệu ma sát trên đĩa ly hợp bị mòn đến giới hạn, không còn đủ ma sát để truyền mô-men.

2. Côn bị trượt

• Triệu chứng: Tương tự côn ăn, nhưng có thể do nhiều nguyên nhân khác như bám dầu, đĩa ép yếu, điều chỉnh sai (với loại cáp).
• Cách kiểm tra nhanh: Dừng xe, vào số 1, từ từ nhả côn ở vòng tua máy cao (khoảng 2000-2500 vòng/phút). Nếu xe không di chuyển hoặc di chuyển rất ì ạch, có thể côn đang trượt.

3. Côn bị giật, rung lắc

• Triệu chứng: Khi nhả côn để khởi hành, xe bị rung hoặc giật mạnh dù thao tác nhẹ nhàng.
• Nguyên nhân: Bánh đà bị cong vênh, đĩa ly hợp bị cháy xém, biến dạng, hoặc đĩa ép mất cân bằng.

4. Côn nặng, khó đạp

• Triệu chứng: Cảm giác lực đạp côn tăng đột ngột, hoặc có điểm “hở” không đều.
• Nguyên nhân:
  • Với loại cáp: Cáp bị khô, han gỉ, hoặc sắp đứt.
  • Với loại thủy lực: Hết dầu, có bọt khí trong hệ thống, hoặc xy-lanh cắt bị kẹt.

5. Phát ra tiếng ồn bất thường

• Tiếng kêu rít/rẹt khi đạp côn: Thường do vòng bi trung tâm khô dầu hoặc hỏng.
• Tiếng kêu lạch cạch khi nhả côn: Có thể do bạc đạn hướng tâm (pilot bearing) hỏng, hoặc bạc đạn bi moay-ơ bị rơ.

6. Khó vào số hoặc vào số có tiếng kêu

• Triệu chứng: Khi đạp côn hết hành trình, vẫn khó vào số 1, số lùi, hoặc các số khác có tiếng va kim loại.
• Nguyên nhân: Ly hợp mở không hết. Có thể do điều chỉnh sai, có bọt khí thủy lực, đĩa ly hợp bị cong, hoặc trục sơ cấp hộp số bị kẹt.

Côn xe ô tô bao lâu thì cần thay mới?

Không có một mốc kilomet cố định cho tất cả các xe. Tuổi thọ trung bình của bộ ly hợp phụ thuộc vào:

Có thể bạn quan tâm: Cầm Bằng Lái Xe Ô Tô Tại Hải Phòng: Hướng Dẫn Chi Tiết, Địa Điểm Uy Tín & Lưu Ý Tránh Rủi Ro

• Phong cách lái xe: Lái “kỹ”, ít đạp côn không cần thiết, nhả côn êm ái sẽ kéo dài tuổi thọ. Ngược lại, thói quen “đạp côn rùa” (để chân nhẹ lên bàn đạp khi chạy số), hoặc khởi hành “giật côn” sẽ làm mòn nhanh chóng.
• Điều kiện vận hành: Xe chạy trong thành phố tắc đường nhiều (phải dùng côn liên tục) sẽ hao mòn nhanh hơn xe chạy trường kỷ.
• Chất lượng bộ ly hợp: Phụ tùng chính hãng, chất lượng cao đương nhiên bền hơn hàng thay thế giá rẻ.
• Tải trọng: Chở quá tải làm tăng mô-men cần truyền, tăng mài mòn.

Mốc tham khảo:

• Với xe phổ thông, lái cẩn trọng, trong điều kiện bình thường: 80.000 – 120.000 km.
• Với xe chạy dịch vụ, hoặc phong cách lái “nóng”: 40.000 – 70.000 km.

Hướng dẫn bảo dưỡng côn xe ô tô đúng cách

1. Bảo dưỡng hệ thống dẫn động thủy lực

• Thay dầu côn (dầu trợ lực ly hợp): Theo khuyến nghị của nhà sản xuất, thường là 2 năm/lần hoặc 40.000 km. Dầu cũ, nhiễm bẩn hoặc hút ẩm sẽ làm giảm hiệu suất thủy lực và ăn mòn các xy-lanh.
• Xả bọt khí: Nếu thấy côn “ăn” cao hoặc đạp “bồng”, cần kiểm tra và xả bọt khí hệ thống.

2. Kiểm tra và điều chỉnh (với loại dùng cáp)

• Điều chỉnh hành trình tự do bàn đạp: Hành trình tự do (khoảng 10-20mm đầu đạp) cần được duy trì để đảm bảo ly hợp mở hoàn toàn. Khi cáp giãn, cần siết lại ốc điều chỉnh theo hướng dẫn sửa chữa.
• Bôi trơn định kỳ: Tra dầu hoặc mỡ chuyên dụng vào điểm tiếp xúc của cáp để giảm ma sát và ngăn han gỉ.

3. Thói quen lái xe khoa học

• Tránh “đạp côn rùa”: Không để chân chạm nhẹ vào bàn đạp côn khi xe đang chạy số. Việc này làm bi moay-ơ luôn tỳ nhẹ vào màng đàn hồi, gây mài mòn không cần thiết.
• Sử dụng phanh động cơ hợp lý: Khi xuống dốc dài, về số thấp thay vì chỉ dùng phanh chân, giúp giảm tải cho phanh và giữ côn ở trạng thái “đóng” ổn định.
• Khởi hành nhẹ nhàng: Tránh nhả côn đột ngột khi ga lớn, điều này gây sốc mô-men và làm cháy mặt côn.

4. Kiểm tra chuyên sâu định kỳ

• Sau mỗi 20.000 – 30.000 km: Nên đưa xe đến garage uy tín để kiểm tra tổng quát hệ thống truyền lực, trong đó có ly hợp. Kỹ thuật viên sẽ kiểm tra độ mòn, tiếng ồn, và các dấu hiệu bất thường khác.
• Khi phát hiện bất kỳ triệu chứng nào đã nêu: Đừng cố chạy tiếp. Việc tiếp tục sử dụng ly hợp hỏng có thể làm tổn hại đến bánh đà (phải mài hoặc thay mới với chi phí rất cao) và thậm chí gây mất kiểm soát xe.

Lời kết: Vì sao cần am hiểu về cấu tạo côn xe ô tô

Cấu tạo côn xe ô tô tuy không quá phức tạp nhưng lại là điểm then chốt ảnh hưởng trực tiếp đến trải nghiệm lái và chi phí vận hành. Một bộ ly hợp hoạt động trơn tru giúp xe sang số nhẹ nhàng, tiết kiệm nhiên liệu, và đặc biệt là an toàn khi điều khiển.

Việc nắm rõ các bộ phận cấu thành, nguyên lý hoạt động, dấu hiệu hỏng hóc và cách bảo dưỡng không chỉ giúp bạn tiết kiệm tiền bạc (tránh thay thế sớm hoặc muộn), mà còn nâng cao tuổi thọ tổng thể cho xe. Hãy coi việc chăm sóc ly hợp như một phần của văn hóa lái xe văn minh và chuyên nghiệp.
