Cầu xe ô tô là một trong những cụm chi tiết quan trọng nhất của hệ thống truyền lực. Bộ phận này đóng vai trò như một “cái cầu” nối liền động cơ với các bánh xe, quyết định trực tiếp đến hiệu suất vận hành, độ an toàn khi vào cua và khả năng chịu tải của chiếc xe. Việc hiểu rõ cấu tạo, phân loại và nguyên lý hoạt động của cầu xe không chỉ giúp tài xế vận hành xe an toàn mà còn hỗ trợ kỹ thuật viên trong việc chẩn đoán và sửa chữa các sự cố liên quan.
Cầu xe ô tô là gì? Khái niệm cơ bản
Tổng quan nội dung
Cầu xe ô tô là một bộ phận được thiết kế có hình dạng gần giống hình cầu, nằm ở vị trí trung tâm của trục kim loại và nối liền với hai bánh xe sau hoặc hai bánh xe trước của ô tô. Bên trong lòng cầu là một hệ thống bánh răng phức tạp được gọi là bộ vi sai (differential). Bộ vi sai này sẽ được nối với động cơ bằng một ống hình trụ dài, gọi là trục các đăng (propeller shaft) hay còn gọi là trục láp dọc. Khi lực được truyền từ vi sai tới hai bánh xe, đoạn trục truyền lực này được gọi là bán trục (half shaft) hay trục láp ngang.
Có thể bạn quan tâm: Cấu Tạo Xe Ô Tô Số Sàn: Bản Giao Hưởng Cơ Khí Trong Hệ Thống Truyền Động

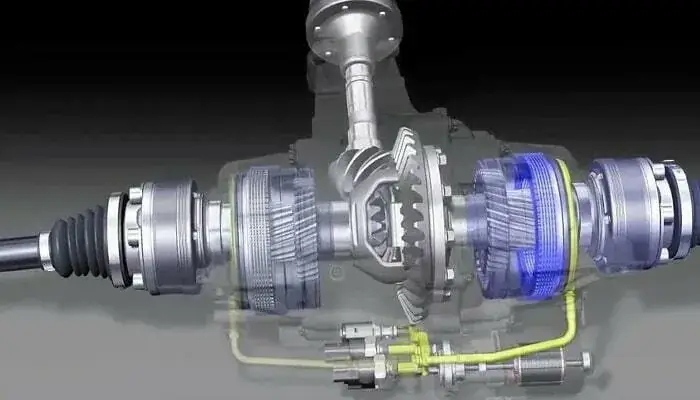

Cấu tạo chi tiết của cầu xe ô tô
Một cầu xe ô tô hoàn chỉnh được cấu tạo từ 4 bộ phận chính, mỗi bộ phận đều có chức năng riêng biệt nhưng phối hợp ăn ý để truyền lực một cách hiệu quả và ổn định.
Trục các đăng (Propeller Shaft)
- Chức năng chính: Là bộ phận truyền lực cuối cùng, nhận mô-men xoắn từ hộp số và truyền tới cầu xe. Trục các đăng chứa một cặp bánh răng được gọi là bánh răng chủ động và bánh răng bị động.
- Nguyên lý hoạt động: Khi bánh răng chủ động (gắn với trục các đăng) quay và ăn khớp với bánh răng bị động (gắn với vỏ cầu), nó sẽ thực hiện hai nhiệm vụ quan trọng:
- Giảm tốc độ vòng quay do tỷ số truyền giữa hai bánh răng (thường bánh răng bị động lớn hơn).
- Tăng mô-men xoắn để có đủ lực kéo cho các bánh xe, đặc biệt khi xe tải nặng hoặc chạy lên dốc.
Vỏ bộ vi sai (Rotating Cage / Differential Housing)
Có thể bạn quan tâm: Cầm Bằng Lái Xe Ô Tô Tại Hải Phòng: Hướng Dẫn Chi Tiết, Địa Điểm Uy Tín & Lưu Ý Tránh Rủi Ro
- Chức năng chính: Đây là một hộp kim loại rỗng, chắc chắn, có nhiệm vụ bao bọc và bảo vệ các bánh răng bên trong. Vỏ bộ vi sai được gắn trực tiếp lên bánh răng bị động, do đó khi bánh răng bị động quay, vỏ cầu cũng sẽ quay theo.
- Vai trò quan trọng: Ngoài việc bảo vệ, vỏ cầu còn là nơi chứa dầu bôi trơn cho toàn bộ hệ thống bánh răng vi sai, giúp giảm ma sát, làm mát và ngăn ngừa mài mòn.
Bộ vi sai (Differential Gear Set)
Bộ vi sai là “trái tim” của cầu xe, nằm gọn bên trong vỏ cầu. Nó bao gồm một số bánh răng chính:
- Bánh răng vành chậu (Ring Gear / Crown Wheel): Được bắt cố định vào vỏ cầu. Khi vỏ cầu quay, bánh răng vành chậu cũng quay theo. Đây là bánh răng lớn nhất trong cụm vi sai.
- Bánh răng hình nón chủ động (Pinion Gear): Thường được gọi là bánh răng chủ động, ăn khớp trực tiếp với bánh răng vành chậu. Nó nhận lực truyền trực tiếp từ trục các đăng.
- Bánh răng vi sai (Planet Gears / Spider Gears): Là một nhóm bánh răng nhỏ, được lắp trên các trục (chốt vi sai) bắt cố định vào bánh răng vành chậu. Nhóm bánh răng này có thể quay tự do quanh trục của chính nó, đồng thời cũng quay quanh trục của cầu khi xe di chuyển.
- Bánh răng bán trục (Side Gears): Là hai bánh răng nằm ở hai bên của cụm vi sai, ăn khớp với các bánh răng vi sai. Mỗi bánh răng bán trục được nối với một bán trục dẫn động bánh xe.
Bán trục (Half Shaft)
- Chức năng chính: Là trục truyền lực cuối cùng, nối từ bánh răng bán trục (bên trong cầu) ra tới moay-ơ của bánh xe.
- Cấu tạo đặc biệt: Bán trục thường được thiết kế với các khớp nối ở hai đầu (khớp đồng tốc – CV Joint) để có thể co giãn và thay đổi góc độ khi xe chạy trên đường xóc hoặc khi đánh lái. Điều này đảm bảo lực truyền được liên tục bất chấp chuyển động dập dềnh của hệ thống treo.
Các loại cầu xe ô tô phổ biến
Có thể bạn quan tâm: Cầm Giấy Tờ Xe Ô Tô Tphcm: Hướng Dẫn Thủ Tục, Rủi Ro & Kinh Nghiệm Cần Biết
Cầu xe ô tô được phân loại theo nhiều tiêu chí khác nhau, bao gồm vị trí lắp đặt (cầu trước, cầu sau), phương pháp đỡ trục (vòng bi), và đặc biệt là tính năng của bộ vi sai.
Phân loại theo vị trí lắp đặt
Cầu trước (Front Axle)
- Cầu trước dẫn động (FWD – Front Wheel Drive): Phổ biến nhất trên các dòng xe du lịch hiện đại. Cầu trước vừa phải truyền lực vừa tham gia vào hệ thống lái. Bán trục trước thường là loại cầu trước có bán trục với khớp đồng tốc để đảm bảo xe đánh lái chính xác.
- Cầu trước không dẫn động: Trên các xe dẫn động cầu sau (RWD) hoặc dẫn động bốn bánh (4WD/AWD), cầu trước chỉ có chức năng chịu tải và lái. Loại này có thể là cầu trước không có bán trục.
Cầu sau (Rear Axle)
- Cầu sau dẫn động (RWD – Rear Wheel Drive): Là loại cầu truyền thống, chỉ có chức năng truyền lực cho hai bánh sau. Có thể là cầu sau có bán trục (trên xe sử dụng hệ thống treo độc lập) hoặc cầu sau không có bán trục (trên một số xe tải nhẹ hoặc xe sử dụng cầu liền).
- Cầu sau chịu tải: Trên các xe dẫn động cầu trước (FF), cầu sau chỉ có nhiệm vụ chịu tải.
Phân loại theo phương pháp đỡ trục
Loại sử dụng vòng bi đỡ chặn (Thrust Bearings)
- Đặc điểm: Sử dụng các loại vòng bi chặn hoặc vòng bi đũa côn hai dãy để đỡ trục cầu, giúp trục quay trơn tru và chịu được lực dọc trục.
- Ứng dụng: Phổ biến trên các loại xe du lịch, đặc biệt là các mẫu xe hiện đại.

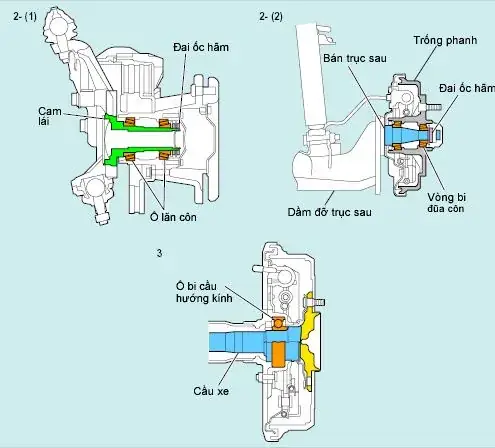

Loại sử dụng vòng bi đũa côn (Tapered Roller Bearings)
Có thể bạn quan tâm: Cầm Xe Ô Tô Không Chính Chủ Hà Nội: Toàn Cảnh Rủi Ro & Cơ Hội
- Đặc điểm: Vòng bi đũa côn có khả năng chịu tải trọng lớn hơn, bao gồm cả lực hướng kính và lực dọc trục. Chúng thường được sử dụng trên các xe tải, xe bán tải hoặc các xe hiệu suất cao.
- Ứng dụng:
- Cầu trước không có bán trục: Các vòng bi đũa côn được lắp ở moay-ơ bánh xe, đỡ cho trục quay của bánh xe.
- Cầu sau không có bán trục: Vòng bi đỡ trực tiếp trục cầu xe.
Loại sử dụng vòng bi cầu hướng kính (Deep Groove Ball Bearings)
- Đặc điểm: Loại vòng bi này chủ yếu chịu lực hướng kính, ít dùng cho cầu xe ô tô con mà phổ biến hơn trên một số loại xe tải nhẹ hoặc xe chuyên dụng.
Phân loại theo tính năng của bộ vi sai
Vi sai thông thường (Open Differential)
- Đặc điểm: Là loại vi sai đơn giản và phổ biến nhất. Khi xe vào cua, nó cho phép hai bánh xe quay với tốc độ khác nhau để tránh trượt. Tuy nhiên, nhược điểm lớn là khi một bánh xe bị trơn trượt (bùn, tuyết, đá bóng), toàn bộ lực sẽ truyền về bánh xe có lực bám kém hơn, khiến xe không thể di chuyển.
- Ưu điểm: Cấu tạo đơn giản, chi phí thấp, độ bền cao, ít cần bảo dưỡng.
Vi sai chống trượt (Limited Slip Differential – LSD)
- Đặc điểm: Là phiên bản nâng cấp của vi sai thông thường. LSD có khả năng hạn chế sự chênh lệch tốc độ giữa hai bánh xe, đảm bảo cả hai bánh đều nhận được lực kéo nhất định, ngay cả khi một bánh bị trơn trượt.
- Phân loại con:
- LSD cơ khí (Clutch-type LSD): Sử dụng các đĩa ma sát để tạo lực kẹp, phân bổ lực.
- LSD hình côn (Cone-type LSD): Tương tự loại cơ khí nhưng sử dụng bề mặt hình nón để tạo ma sát.
- LSD kiểu xoắn (Torque Vectoring LSD): Sử dụng các bánh răng xoắn và ECU để kiểm soát lực kéo một cách chính xác và chủ động hơn.
- Ưu điểm: Tăng độ bám đường, cải thiện khả năng tăng tốc khi vào cua, đặc biệt hiệu quả trên đường trơn trượt.
Vi sai chống trượt có khóa (Locking Differential)
- Đặc điểm: Cho phép “khóa cứng” hai bánh xe lại với nhau, buộc chúng phải quay cùng một tốc độ. Điều này cực kỳ hữu ích khi off-road, khi một bánh xe bị treo hoặc mất bám.
- Ứng dụng: Chủ yếu được trang bị trên các xe địa hình, xe bán tải và xe chuyên dụng.
Vi sai chống trượt điện tử (Electronic Limited Slip Differential)
- Đặc điểm: Không phải là một cụm vi sai cơ khí hoàn toàn. Thay vào đó, hệ thống này sử dụng cảm biến và phanh để kiểm soát lực kéo. Khi phát hiện một bánh xe quay nhanh hơn (bị trượt), hệ thống sẽ tự động phanh nhẹ bánh xe đó, buộc lực chuyển sang bánh xe còn lại.
- Ưu điểm: Chi phí hợp lý, nhẹ, dễ dàng tích hợp với các hệ thống điện tử hiện đại trên xe.
Nguyên lý hoạt động của cầu xe ô tô
Hiểu được nguyên lý hoạt động của cầu xe là chìa khóa để hiểu tại sao ô tô có thể vận hành ổn định và an toàn trên mọi cung đường.
Khi xe chạy thẳng
Khi xe di chuyển theo đường thẳng, lực cản tác động lên hai bánh xe (trái và phải) là như nhau. Trong trường hợp này:
- Lực từ động cơ được truyền qua hộp số tới trục các đăng.
- Trục các đăng quay,带动 bánh răng hình nón chủ động.
- Bánh răng hình nón chủ động ăn khớp và làm quay bánh răng vành chậu (gắn liền với vỏ bộ vi sai).
- Vì lực cản hai bên bằng nhau, các bánh răng vi sai không quay quanh trục của chính nó, mà chỉ quay cùng với vỏ cầu như một khối thống nhất.
- Vỏ cầu quay带动 bánh răng bán trục (hai bên) quay với cùng tốc độ.
- Bánh răng bán trục带动 bán trục quay, và cuối cùng bán trục带动 bánh xe quay với cùng vận tốc góc.
Kết quả: Hai bánh xe quay đồng đều, xe chạy thẳng và ổn định.
Khi xe vào cua (quay vòng)
Đây là lúc bộ vi sai thể hiện vai trò “cân bằng” quan trọng nhất của nó. Khi xe vào cua, bánh xe bên ngoài phải di chuyển một quãng đường dài hơn so với bánh xe bên trong. Do đó, bánh xe bên ngoài cần phải quay nhanh hơn.
- Lực từ động cơ vẫn được truyền tới bánh răng vành chậu và vỏ cầu như khi chạy thẳng.
- Tuy nhiên, do bánh xe bên trong gặp lực cản lớn hơn (vì quỹ đạo nhỏ hơn), nó có xu hướng quay chậm lại.
- Sự chênh lệch lực cản này tạo ra một mô-men làm cho các bánh răng vi sai vừa quay cùng với vỏ cầu, vừa quay quanh trục của chính nó.
- Khi bánh răng vi sai quay quanh trục của chính nó, nó sẽ “bù trừ” tốc độ:
- Bánh xe bên trong (chạy chậm) sẽ được giảm tốc độ tương đối.
- Bánh xe bên ngoài (chạy nhanh) sẽ được tăng tốc độ tương đối.
- Tổng số vòng quay của hai bánh xe luôn bằng hai lần số vòng quay của vỏ cầu (định luật vi sai). Điều này đảm bảo lực truyền không bị mất mát và xe có thể vào cua mượt mà mà không bị trượt bánh hay văng đuôi.
Khi một bánh xe bị trơn trượt (Ví dụ: Vi sai thông thường)
- Bánh xe bên phải dẫm phải vũng bùn, lực bám gần như bằng 0.
- Bánh xe bên trái vẫn trên mặt đường có ma sát tốt.
- Do bản chất của vi sai thông thường là “truyền lực về phía nào dễ quay hơn”, toàn bộ lực từ động cơ sẽ truyền về bánh xe bên phải (bánh xe trơn trượt).
- Bánh xe bên phải quay tít, trong khi bánh xe bên trái gần như đứng yên.
- Kết quả: Xe không thể di chuyển ra khỏi vũng bùn.
Giải pháp: Sử dụng vi sai chống trượt (LSD) hoặc khóa vi sai để đảm bảo cả hai bánh xe đều nhận được lực kéo.
Lời kết
Cầu xe ô tô, với cấu tạo phức tạp nhưng tinh tế của bộ vi sai, là một minh chứng rõ ràng cho sự kỳ diệu của kỹ thuật cơ khí. Từ việc đơn giản là “truyền lực” cho đến việc “phân bổ lực một cách thông minh” khi vào cua hay khi off-road, cầu xe đóng vai trò then chốt trong việc đảm bảo an toàn, hiệu suất và trải nghiệm lái xe.
Việc nắm vững kiến thức về cấu tạo, phân loại và nguyên lý hoạt động của cầu xe không chỉ giúp người lái xe hiểu rõ “người bạn đường” của mình hơn mà còn là nền tảng kiến thức vững chắc cho những ai đang theo đuổi nghề nghiệp trong lĩnh vực sửa chữa và bảo dưỡng ô tô. Khi gặp các hiện tượng như rên rỉ ở cầu, rung động khi vào cua, hay khó tăng tốc khi đường trơn, người thợ có thể nhanh chóng chẩn đoán và đưa ra phương án xử lý chính xác dựa trên kiến thức này.
