Cấu tạo Camera Lùi Xe Ô tô: Hiểu Rõ Để Lựa Chọn & Bảo Dưỡng Đúng Cách

Chiếc xe ô tô hiện đại ngày nay không chỉ là phương tiện di chuyển mà còn là một hệ thống công nghệ phức tạp. Trong đó, camera lùi đã trở thành một trang bị gần như “bắt buộc” đối với mọi tài xế, đặc biệt là những người mới cầm lái hoặc thường xuyên di chuyển trong không gian chật hẹp. Việc hiểu rõ cấu tạo camera lùi xe ô tô không chỉ giúp bạn khai thác hiệu quả tính năng này mà còn biết cách lựa chọn, lắp đặt và bảo dưỡng để đảm bảo an toàn tối đa.

Bài viết này sẽ đi sâu vào phân tích từng bộ phận, giải thích nguyên lý hoạt động, so sánh các loại phổ biến trên thị trường, đồng thời hướng dẫn lắp đặt và xử lý sự cố một cách chi tiết, minh bạch.

Có thể bạn quan tâm: Hướng Dẫn Mở Cốp Xe Ô Tô Khi Mất Chìa Khóa: 5 Cách Hiệu Quả & An Toàn

Tổng Quan Về Camera Lùi: “Con Mắt Thứ Ba” Cho Tài Xế

Camera lùi (còn gọi là camera hành trình phía sau) là một thiết bị điện tử được lắp đặt ở phía đuôi xe, có nhiệm vụ ghi lại hình ảnh khu vực phía sau và truyền tải hình ảnh đó lên màn hình hiển thị trong khoang lái. Nó đóng vai trò như một “con mắt thứ ba”, giúp loại bỏ hoàn toàn điểm mù phía sau mà các gương chiếu hậu không thể quan sát được.

Tình hình giao thông tại Việt Nam với những con đường nhỏ hẹp, đông đúc đòi hỏi sự tập trung cao độ khi di chuyển. Đối với các bãi đỗ xe chật chội, việc lùi xe một cách chính xác mà không cần người chỉ dẫn là một lợi thế lớn. Camera lùi chính là công cụ hỗ trợ đắc lực, giúp thao tác này trở nên đơn giản, nhanh chóng và an toàn hơn bao giờ hết.

Cấu Tạo Chi Tiết Của Camera Lùi: 3 Bộ Phận Cốt Lõi & Các Thành Phần Phụ Trợ

Cấu tạo camera lùi xe ô tô tuy đơn giản về nguyên lý nhưng được tích hợp nhiều công nghệ tiên tiến để hoạt động hiệu quả trong mọi điều kiện thời tiết và ánh sáng. Hãy cùng tìm hiểu từng bộ phận một cách hệ thống.

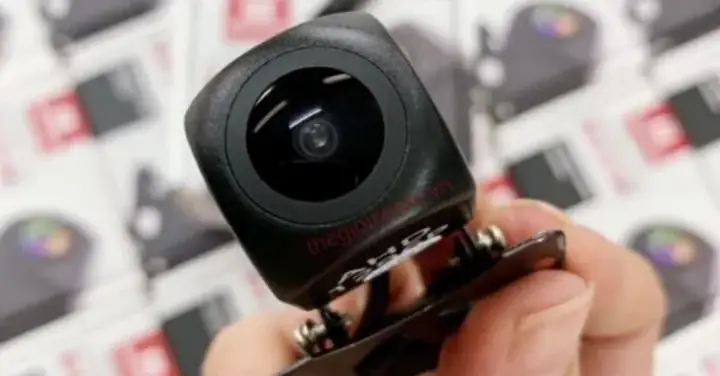

1. Phần Thân (Thân Camera): “Bộ Não” Và “Con Mắt”

Phần thân là bộ phận quan trọng nhất, nơi chứa toàn bộ các linh kiện điện tử và quang học.

Có thể bạn quan tâm: Cấu Tạo Xe Ô Tô Fortuner: Tìm Hiểu Chi Tiết Từ Ngoài Vào Trong

• Vỏ bọc: Được làm từ chất liệu nhựa tổng hợp cao cấp hoặc kim loại (nhôm, thép không gỉ) có khả năng chống va đập, chống nước (tiêu chuẩn IP67, IP68), chống bụi và chịu được nhiệt độ khắc nghiệt từ môi trường bên ngoài. Độ bền của vỏ bọc quyết định tuổi thọ trung bình của camera.
• Mắt camera (Cảm biến hình ảnh): Thường sử dụng cảm biến CMOS hoặc CCD. Đây là bộ phận thu nhận ánh sáng và chuyển đổi thành tín hiệu điện tử. Chất lượng cảm biến quyết định độ phân giải và độ sắc nét của hình ảnh.
• Ống kính: Thiết kế góc rộng, thường từ 150 độ đến 170 độ. Góc càng lớn thì tầm quan sát càng bao quát, giúp tài xế “nhìn thấu” toàn bộ khu vực phía sau, kể cả những vật thể thấp gần mặt đất.
• Hệ thống đèn LED hồng ngoại: Được bố trí xung quanh ống kính. Khi ánh sáng môi trường yếu (ban đêm, trời tối, trong hầm), các đèn LED này sẽ tự động bật, phát ra tia hồng ngoại vô hình với mắt người nhưng lại được cảm biến camera thu nhận rất tốt, từ đó tạo nên hình ảnh trắng đen rõ ràng. Đây là yếu tố then chốt giúp camera hoạt động 24/7.
• Bo mạch chủ (Mainboard): Là nơi xử lý tín hiệu từ cảm biến, điều khiển đèn hồng ngoại, quản lý nguồn điện và truyền dữ liệu ra ngoài. Một số camera cao cấp còn tích hợp chíp xử lý hình ảnh để giảm nhiễu, cân bằng trắng và tăng độ tương phản.

2. Màn Hình Hiển Thị: “Cửa Sổ Nhìn Thấy”

Màn hình là nơi tài xế quan sát trực tiếp hình ảnh từ camera. Có nhiều loại màn hình khác nhau tùy theo cấu hình xe và nhu cầu người dùng.

• Màn hình DVD/AVN nguyên bản: Một số xe đời mới được nhà sản xuất trang bị sẵn màn hình trung tâm có chức năng hiển thị camera lùi. Ưu điểm là tích hợp sẵn, tính thẩm mỹ cao, dễ sử dụng.
• Màn hình Android aftermarket: Là màn hình DVD được thay thế sau khi mua xe, chạy hệ điều hành Android, cho phép cài đặt nhiều ứng dụng, kết nối điện thoại (Apple CarPlay, Android Auto) và hiển thị camera lùi. Đây là lựa chọn phổ biến vì tính linh hoạt và tiện ích cao.
• Màn hình taplo (Màn hình gối tựa đầu): Được lắp ở vị trí taplo trung tâm hoặc sau lưng ghế trước (màn hình gối tựa đầu), thường dùng cho xe không có màn hình trung tâm. Kích thước nhỏ gọn, giá thành rẻ.
• Màn hình gương (Gương chiếu hậu thông minh): Là loại gương chiếu hậu được tích hợp màn hình bên trong. Khi vào số lùi, màn hình tự động bật lên hiển thị hình ảnh camera, vừa đảm bảo chức năng gương vừa là màn hình, tiết kiệm không gian và tăng tính thẩm mỹ.

3. Giá Treo & Bộ Phận Cơ Khí: “Bệ Phóng”

Bộ phận này đảm bảo camera được lắp đặt chắc chắn, đúng vị trí và đúng góc nghiêng.

• Giá đỡ (Bracket): Thường làm bằng kim loại, được thiết kế riêng cho từng dòng xe để có thể bắt vít vào các lỗ có sẵn trên thân xe (gần biển số, nẹp cản sau…).
• Ốc vít & Gioăng cao su: Dùng để cố định camera vào giá đỡ và chống thấm nước vào điểm lắp.
• Vị trí lắp đặt tiêu chuẩn: Phổ biến nhất là ở vị trí biển số xe hoặc cản sau. Vị trí này cho góc quan sát lý tưởng, ít bị khuất bởi bùn đất hoặc vật cản.

4. Hệ Thống Dây Dẫn & Truyền Tín Hiệu: “Hệ Thần Kinh”

Dây dẫn là cầu nối truyền tải điện năng và dữ liệu giữa các bộ phận.

• Dây nguồn (Power cable): Cung cấp điện 12V từ hệ thống điện xe cho camera. Thường được nối với dây đèn lùi để camera chỉ hoạt động khi xe vào số R.
• Dây tín hiệu AV (Video cable): Truyền hình ảnh từ camera đến màn hình dưới dạng tín hiệu analog (hồng, trắng, vàng) hoặc digital (cổng AV, RCA). Loại không dây thì sử dụng sóng WiFi hoặc Bluetooth để truyền tín hiệu.
• Giắc cắm (Connectors): Các đầu nối phải đảm bảo tiếp xúc tốt, chống oxy hóa để tín hiệu ổn định, tránh hiện tượng nhiễu, sọc hay mất hình.

Nguyên Lý Hoạt Động: Từ Hình Ảnh Đến Màn Hình

Hiểu được nguyên lý hoạt động sẽ giúp bạn hình dung rõ hơn về quá trình xử lý thông tin của camera lùi.

1. Kích hoạt: Khi tài xế chuyển cần số về số R (Reverse), hệ thống điện xe sẽ cấp nguồn 12V cho camera thông qua dây nối với đèn lùi.
2. Thu nhận hình ảnh: Cảm biến hình ảnh (CMOS/CCD) bắt đầu hoạt động, thu nhận ánh sáng từ ống kính. Ống kính với góc rộng 150-170 độ ghi lại toàn bộ khung cảnh phía sau.
3. Xử lý tín hiệu: Bo mạch chủ xử lý tín hiệu analog từ cảm biến, đồng thời điều khiển đèn LED hồng ngoại bật lên nếu ánh sáng môi trường yếu.
4. Truyền tải: Tín hiệu hình ảnh được truyền qua dây AV (có dây) hoặc sóng WiFi/Bluetooth (không dây) đến màn hình hiển thị.
5. Hiển thị: Màn hình nhận tín hiệu và hiển thị hình ảnh trực tiếp cho tài xế. Nhiều màn hình còn hiển thị thêm các vạch dẫn đường (dynamic guidelines) thay đổi theo góc đánh lái, giúp việc căn chỉnh lùi xe chính xác hơn.

Các Loại Camera Lùi Phổ Biến Trên Thị Trường

1. Camera Lùi Hồng Ngoại Truyền Thống

• Đặc điểm: Là loại phổ biến nhất, giá thành hợp lý. Sử dụng đèn LED hồng ngoại để ghi hình trong điều kiện thiếu sáng.
• Ưu điểm: Giá rẻ, dễ lắp đặt, hoạt động ổn định, hình ảnh rõ nét ban ngày và ban đêm.
• Nhược điểm: Chỉ quan sát được phía sau, không có khả năng quan sát hai bên hông xe.

2. Camera Lùi Góc Rộng 360 Độ (Camera Toàn Cảnh)

Có thể bạn quan tâm: Cầm Bằng Lái Xe Ô Tô Ở Vinh: Hướng Dẫn Toàn Tập Từ A-z

• Đặc điểm: Bao gồm 4 camera được lắp ở 4 vị trí: trước, sau, hai bên hông xe. Phần mềm xử lý hình ảnh để “ghép” lại thành một hình ảnh toàn cảnh 360 độ, mô phỏng như nhìn từ trên cao xuống.
• Ưu điểm: Cung cấp cái nhìn toàn diện xung quanh xe, cực kỳ hữu ích khi đỗ xe song song hoặc di chuyển trong ngõ hẹp.
• Nhược điểm: Giá thành cao, lắp đặt phức tạp, đòi hỏi màn hình có khả năng xử lý hình ảnh.

3. Camera Lùi Cảm Ứng Góc Lái (Dynamic Guidelines)

• Đặc điểm: Là loại camera lùi thông thường nhưng được tích hợp với hệ thống đánh lái. Khi tài xế đánh vô lăng, các vạch dẫn đường trên màn hình sẽ tự động thay đổi theo quỹ đạo di chuyển dự đoán của xe.
• Ưu điểm: Tăng độ chính xác khi lùi xe vào các vị trí khó, giúp tài xế hình dung rõ ràng hơn về hướng di chuyển của xe.
• Nhược điểm: Thường chỉ có trên xe cao cấp hoặc phải lắp đặt thêm bộ xử lý tín hiệu chuyên dụng.

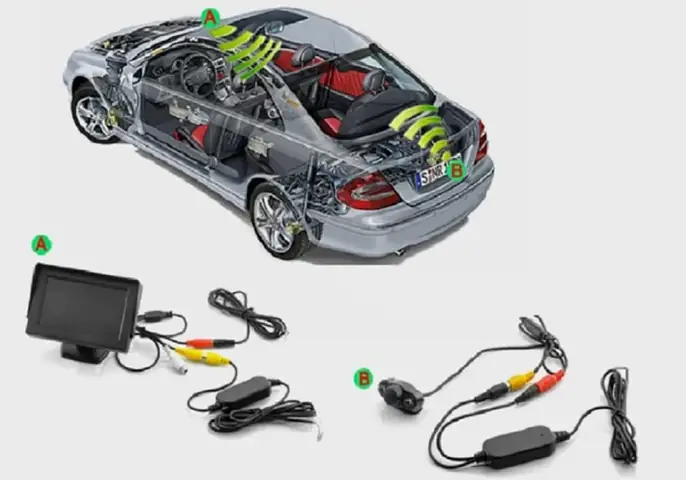

4. Camera Lùi Không Dây

• Đặc điểm: Sử dụng sóng WiFi để truyền tín hiệu từ camera đến màn hình, không cần đi dây rườm rà.
• Ưu điểm: Lắp đặt nhanh chóng, dễ dàng, không cần đi dây xuyên qua thân xe, giảm nguy cơ thấm nước.
• Nhược điểm: Có thể bị nhiễu sóng trong môi trường có nhiều thiết bị điện tử, đòi hỏi nguồn pin sạc hoặc năng lượng mặt trời cho camera (loại tự cấp nguồn).

5. Camera Lùi Tích Hợp Camera Hành Trình

• Đặc điểm: Là một thiết bị 2 trong 1, vừa ghi hình phía trước (camera hành trình) vừa ghi hình phía sau (camera lùi). Thường dùng cho xe chỉ có đầu CD nguyên bản, không có màn hình.
• Ưu điểm: Tiết kiệm chi phí, vừa có camera lùi vừa có camera hành trình.
• Nhược điểm: Chất lượng hình ảnh có thể không bằng loại chuyên dụng, màn hình nhỏ.

Hướng Dẫn Lắp Đặt Camera Lùi Cơ Bản: Tự Tay Làm Được

Việc lắp đặt camera lùi không quá phức tạp nếu bạn nắm rõ các bước và có dụng cụ phù hợp. Dưới đây là hướng dẫn chi tiết cho loại camera có dây kết nối với màn hình Android aftermarket.

Bước 1: Chuẩn Bị Dụng Cụ & Thiết Bị

• Camera lùi phù hợp với xe.
• Màn hình Android (nếu cần).
• Bộ tua vít, kìm, kéo.
• Máy khoan mini + mũi khoan.
• Dây điện, ốc vít, giắc nối.
• Băng dính cách điện.

Bước 2: Xác Định Vị Trí Lắp Đặt

• Vị trí phổ biến: ngay trên biển số xe hoặc trên cản sau.
• Đảm bảo vị trí đó không bị khuất bởi biển số, cản va hay các chi tiết khác.
• Vệ sinh sạch sẽ vị trí lắp đặt.

Bước 3: Khoan Lỗ & Luồn Dây

• Dán miếng đề can hướng dẫn khoan (nếu có) lên vị trí.
• Khoan lỗ vừa đủ để luồn dây nguồn và dây tín hiệu từ trong xe ra ngoài.
• Luồn dây từ trong cốp xe ra ngoài, dọc theo các đường gờ, tránh các bộ phận chuyển động và nóng.

Bước 4: Nối Dây Điện

Có thể bạn quan tâm: Cầu Xe Ô Tô Điện: Xu Hướng Toàn Cầu & Tác Động Đến Thị Trường Việt Nam

• Dây nguồn camera (thường màu đỏ): Nối với dây điện đèn lùi (để camera tự bật khi vào số R). Có thể dùng bút thử điện để xác định dây đèn lùi khi xe vào số R.
• Dây mát (thường màu đen): Nối với dây mát (mass) của xe.
• Dây tín hiệu AV: Nối với cổng CAM IN trên màn hình.

Bước 5: Cố Định Camera & Kiểm Tra

• Gắn camera vào giá đỡ, siết chặt ốc vít.
• Lắp lại các ốp trong cốp xe.
• Khởi động xe, vào số R để kiểm tra hình ảnh hiển thị. Nếu hình ảnh rõ nét, không bị ngược hay lệch, là lắp đặt thành công.

Các Lỗi Thường Gặp & Cách Khắc Phục Hiệu Quả

1. Màn Hình Không Hiển Thị Hình Ảnh

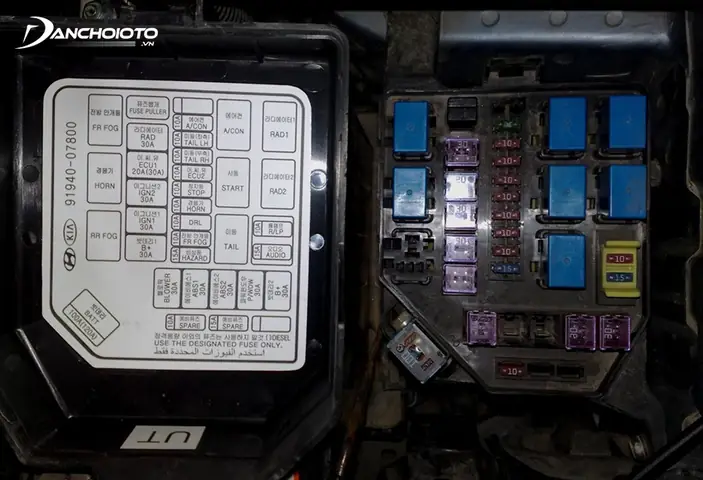

• Nguyên nhân: Dây nguồn không tiếp xúc, cầu chì bị đứt, camera hoặc màn hình bị hỏng.
• Khắc phục: Kiểm tra lại các mối nối dây nguồn, đo điện áp tại camera, kiểm tra cầu chì. Nếu vẫn không được, cần thay camera hoặc màn hình.

2. Hình Ảnh Bị Nhiễu, Sọc, Mất Tín Hiệu

• Nguyên nhân: Dây tín hiệu bị đứt, tiếp xúc kém, hoặc bị nhiễu từ các thiết bị điện khác.
• Khắc phục: Kiểm tra và siết chặt các giắc cắm, thay dây tín hiệu mới, tránh đi dây gần các nguồn điện lớn.

3. Hình Ảnh Bị Mờ, Nhòe

• Nguyên nhân: Mắt camera bị bám bẩn, nước đọng bên trong ống kính, hoặc cảm biến bị lỗi.
• Khắc phục: Vệ sinh mắt camera bằng vải mềm ẩm, lau khô. Nếu nước vào trong ống kính, cần tháo ra và sấy khô (cẩn thận). Trường hợp cảm biến lỗi, cần thay camera mới.

4. Camera Không Hoạt Động Ban Đêm

• Nguyên nhân: Đèn LED hồng ngoại bị hỏng hoặc cảm biến ánh sáng lỗi.
• Khắc phục: Kiểm tra đèn hồng ngoại bằng cách che mắt camera ban ngày, nếu đèn không sáng thì cần thay camera.

5. Camera Hoạt Động Nhưng Không Tự Động Bật Khi Vào Số R

• Nguyên nhân: Dây nguồn không nối với dây đèn lùi, hoặc công tắc số lùi bị lỗi.
• Khắc phục: Kiểm tra lại việc nối dây, đảm bảo dây nguồn camera được nối đúng với dây đèn lùi.

Mẹo Bảo Dưỡng Camera Lùi Để Kéo Dài Tuổi Thọ

• Vệ sinh định kỳ: Dùng vải mềm, khăn lau kính chuyên dụng để lau mắt camera 1-2 lần/tháng, đặc biệt sau khi đi trời mưa hoặc đường bụi.
