Cầu sau xe ô tô điện: Cấu tạo, Vai trò và Kinh nghiệm lựa chọn

Cầu sau xe ô tô điện là một trong những bộ phận then chốt quyết định hiệu suất, độ ổn định và an toàn của phương tiện. Đối với các loại xe điện tự chế 4 bánh, xe lôi hay xe ba gác điện, việc lựa chọn và lắp đặt bộ cầu sau phù hợp là yếu tố then chốt giúp chiếc xe vận hành trơn tru, bền bỉ và đáp ứng được nhu cầu sử dụng.

Có thể bạn quan tâm: Dàn Máy Rửa Xe Ô Tô: Toàn Cảnh Từ Cơ Bản Đến Chuyên Sâu

Tổng quan về cầu sau trên xe ô tô điện

Khái niệm và vị trí trong hệ thống truyền động

Cầu sau, còn được gọi là trục sau (Rear Axle), là bộ phận nằm ở phía sau của xe, nối liền hai bánh xe sau. Trên các mẫu xe ô tô điện dẫn động cầu sau (RWD – Rear-Wheel Drive), cầu sau đóng vai trò là nơi tiếp nhận lực truyền từ động cơ điện để đẩy xe di chuyển về phía trước. Đây là vị trí trung tâm của hệ thống truyền động, kết nối trực tiếp với hệ thống treo và chịu toàn bộ tải trọng của phần thân sau, hàng hóa và hành khách.

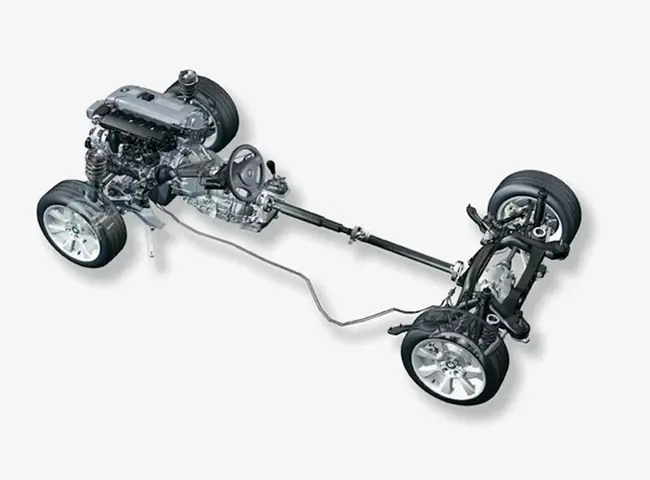

Tại sao cầu sau lại quan trọng đối với xe điện tự chế?

Có thể bạn quan tâm: Củ Đề Xe Ô Tô: Cấu Tạo, Dấu Hiệu Hư Hỏng & Hướng Dẫn Sửa Chữa Hiệu Quả

Việc lựa chọn cầu sau cho xe 4 bánh tự chế không chỉ đơn thuần là lắp đặt một bộ phận để giữ hai bánh xe cố định. Cầu sau còn ảnh hưởng trực tiếp đến:

• Hiệu suất truyền động: Một cầu sau được thiết kế tốt sẽ giảm thiểu tổn thất năng lượng, giúp xe chạy được quãng đường xa hơn với cùng một lượng điện năng tiêu thụ.
• Khả năng điều khiển: Cầu sau ảnh hưởng đến độ ổn định khi vào cua, khi phanh và khi chạy ở tốc độ cao.
• Tải trọng cho phép: Cầu sau phải đủ độ bền để chịu được trọng lượng của xe, hàng hóa và người sử dụng.
• Tính linh hoạt trong thiết kế: Việc tích hợp động cơ điện trực tiếp với cầu sau giúp đơn giản hóa cấu trúc, tối ưu không gian và giảm trọng lượng.

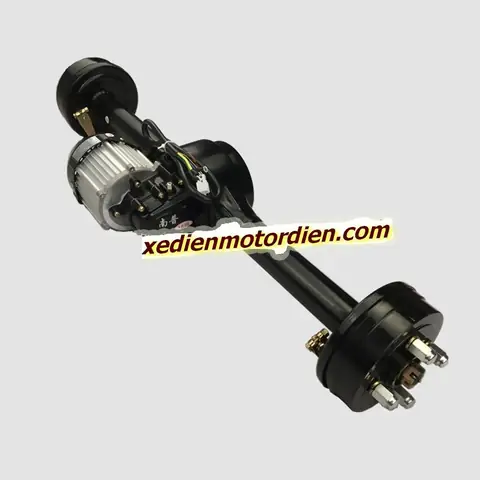

Cấu tạo chi tiết của bộ cầu sau chuyên dụng cho xe điện

Hệ thống vi sai: Trái tim của cầu sau

Hệ thống vi sai (Differential) là bộ phận quan trọng nhất nằm trong cầu sau. Nó có vai trò điều phối mô-men xoắn đến hai bánh xe sau, cho phép hai bánh quay với tốc độ khác nhau khi xe vào cua. Nếu không có vi sai, hai bánh sau buộc phải quay cùng tốc độ, dẫn đến hiện tượng một bánh bị trượt hoặc trượt quay trên mặt đường khi vào cua, gây mất ổn định, mòn lốp nhanh và nguy hiểm cho người điều khiển.

• Nguyên lý hoạt động: Khi xe chạy thẳng, vi sai chia đều mô-men xoắn cho hai bánh. Khi vào cua, bánh xe phía ngoài phải di chuyển quãng đường dài hơn bánh xe phía trong, vi sai tự động điều chỉnh để bánh ngoài quay nhanh hơn, bánh trong quay chậm hơn.
• Tích hợp trên cầu sau điện: Các bộ cầu sau xe ô tô điện chuyên dụng thường được tích hợp sẵn vi sai, giúp người dùng tự chế xe dễ dàng hơn, không cần phải tự mua và lắp ráp vi sai riêng biệt.

Động cơ điện: Nguồn sức mạnh

Có thể bạn quan tâm: Diễn Đàn Xe Ô Tô Cũ: Cộng Đồng Trao Đổi, Đánh Giá Và Tư Vấn Mua Bán Xe

Động cơ điện là trái tim của một chiếc xe điện, và trên hệ thống cầu sau, nó thường được gắn trực tiếp để tạo thành một khối liền mạch gọi là “cầu sau liền động cơ” hoặc “cầu sau tích hợp động cơ”. Loại động cơ phổ biến nhất được sử dụng là động cơ điện không chổi than (Brushless DC Motor – BLDC).

Ưu điểm của động cơ BLDC:

• Hiệu suất cao: Có thể đạt hiệu suất lên tới 90% hoặc hơn, giúp tiết kiệm điện năng.
• Độ bền vượt trội: Không có chổi than nên giảm thiểu ma sát và mài mòn, tuổi thọ kéo dài.
• Ít bảo trì: Không cần thay chổi than định kỳ như động cơ có chổi than.
• Công suất lớn, kích thước nhỏ gọn: Phù hợp với không gian hạn chế trên các phương tiện tự chế.

Các thông số kỹ thuật chính của động cơ:

• Điện áp: Phổ biến là 48V hoặc 60V, tương thích với các bộ ắc quy thông dụng trên thị trường.
• Công suất: Dao động từ 500W, 650W, 800W, 1000W đến 1200W hoặc cao hơn. Công suất càng lớn, xe càng mạnh, khả năng leo dốc và chở nặng càng tốt, nhưng cũng tiêu tốn nhiều điện năng hơn.
• Tốc độ vòng tua (RPM): Quyết định tốc độ tối đa tiềm năng của xe.

Hệ thống phanh: Bảo vệ an toàn

Hệ thống phanh trên cầu sau điện đóng vai trò then chốt trong việc đảm bảo an toàn cho người lái và người tham gia giao thông. Có hai loại phanh phổ biến:

• Phanh đĩa (Disk Brake): Là lựa chọn hiện đại và ưu việt hơn. Phanh đĩa bao gồm một đĩa kim loại gắn với bánh xe và một kẹp phanh (caliper) chứa má phanh. Khi bóp phanh, kẹp phanh ép má phanh vào hai mặt của đĩa, tạo ra lực ma sát làm chậm và dừng bánh xe.
  • Ưu điểm: Lực phanh mạnh, phản ứng nhanh, tản nhiệt tốt, hiệu suất phanh ổn định kể cả khi ướt.
  • Nhược điểm: Chi phí cao hơn phanh tang trống, yêu cầu bảo dưỡng định kỳ (thay dầu phanh, má phanh).
• Phanh tang trống (Drum Brake) hay phanh guốc: Là hệ thống phanh truyền thống, sử dụng guốc phanh ép vào mặt trong của một tang trống gắn với bánh xe.
  • Ưu điểm: Chi phí thấp, cấu tạo đơn giản, dễ dàng sửa chữa.
  • Nhược điểm: Hiệu suất phanh kém hơn, dễ mất phanh do nóng khi phanh liên tục, tản nhiệt kém.

Đối với các phương tiện điện tự chế có tải trọng lớn hoặc thường xuyên di chuyển trên địa hình dốc, phanh đĩa là lựa chọn được khuyến nghị.

Bộ điều tốc (Controller): Bộ não điều khiển

Bộ điều tốc là thiết bị điện tử trung gian giữa ắc quy và động cơ. Nó có nhiệm vụ điều chỉnh lượng điện năng cung cấp cho động cơ dựa trên tín hiệu từ tay ga của người lái, từ đó kiểm soát tốc độ và lực kéo của xe.

• Chức năng chính: Điều chỉnh điện áp, dòng điện, tần số (đối với động cơ AC) để kiểm soát tốc độ và mô-men xoắn.
• Tương thích: Bộ điều tốc phải được lựa chọn sao cho phù hợp với điện áp và công suất của động cơ cũng như của hệ thống ắc quy.

Hộp số và số phụ: Tăng lực kéo khi cần thiết

Mặc dù động cơ điện có mô-men xoắn cực đại từ vòng tua thấp, nhưng một số dự án xe điện tự chế vẫn cần đến hộp số hoặc số phụ, đặc biệt là khi xe phải thường xuyên di chuyển trên địa hình đồi núi hoặc chở tải trọng rất lớn.

• Hộp số: Cho phép thay đổi tỷ số truyền, giúp xe có thể vừa chạy nhanh trên đường bằng vừa có lực kéo mạnh để leo dốc.
• Số phụ (Gear Reduction): Là một bộ giảm tốc cố định, chỉ nhằm mục đích tăng mô-men xoắn đầu ra, giảm tốc độ. Số phụ giúp xe có lực kéo lớn hơn mà không cần phải sử dụng động cơ có công suất cực lớn, từ đó tiết kiệm điện năng và chi phí.

Khung cầu và trục bánh xe: Phần “xương sống”

Khung cầu là bộ phận bảo vệ và giữ cố định các chi tiết bên trong như vi sai, bánh răng. Trục bánh xe (Half Shaft) là trục truyền động từ vi sai đến từng bánh xe. Các bộ phận này phải được làm từ vật liệu cứng cáp, chịu lực tốt để đảm bảo an toàn khi xe vận hành ở tốc độ cao hoặc chở nặng.

Các yếu tố cần cân nhắc khi lựa chọn cầu sau

Có thể bạn quan tâm: Dung Dịch Tẩy Ố Sơn Xe Ô Tô: Top Sản Phẩm Hiệu Quả Và Nơi Mua Uy Tín

1. Xác định mục đích sử dụng

Việc đầu tiên và quan trọng nhất là xác định rõ mục đích sử dụng chiếc xe điện tự chế của bạn.

• Xe chở hàng nhẹ, di chuyển trong khu vực nội thành: Có thể chọn loại cầu sau có công suất động cơ vừa phải (500W – 800W), không cần hộp số.
• Xe lôi, xe ba gác điện chở hàng cồng kềnh: Nên ưu tiên cầu sau có công suất lớn (1000W – 1200W), trang bị phanh đĩa và có thể có số phụ để tăng lực kéo.
• Xe ô tô điện tự chế 4 bánh gia đình: Cần cân bằng giữa tốc độ, tải trọng và độ êm ái. Nên chọn cầu sau có độ rộng phù hợp với khung gầm, động cơ công suất trung bình đến cao, hệ thống phanh đĩa an toàn.

2. Tải trọng và địa hình hoạt động

• Tải trọng: Là tổng trọng lượng của xe, hàng hóa và người ngồi. Cầu sau phải có khả năng chịu tải lớn hơn tải trọng tối đa dự kiến để đảm bảo an toàn và độ bền.
• Địa hình: Nếu xe thường xuyên di chuyển trên đường dốc, gồ ghề, việc lựa chọn cầu sau có số phụ hoặc hộp số sẽ giúp xe vận hành hiệu quả và tiết kiệm điện năng hơn.

3. Kích thước cầu sau

Kích thước chiều rộng của cầu sau cho xe 4 bánh là yếu tố then chốt ảnh hưởng đến độ ổn định và tính thẩm mỹ của xe.

• Kích thước phổ biến: Chiều rộng trục (tính từ tâm bánh xe này đến tâm bánh xe kia) thường dao động từ 80cm đến 120cm.
• Lựa chọn kích thước: Cần phải phù hợp với khổ rộng khung gầm xe và khoảng cách giữa hai thanh treo sau (nếu có). Nếu bạn muốn chế tạo một chiếc xe có bề ngang lớn hơn mức tiêu chuẩn để tăng tính ổn định, bạn hoàn toàn có thể đặt hàng các bộ cầu sau với kích thước rộng hơn.

4. Chất lượng sản phẩm và nhà cung cấp

• Chất lượng: Là yếu tố hàng đầu. Một bộ cầu sau chất lượng kém không chỉ ảnh hưởng đến hiệu suất mà còn tiềm ẩn nguy cơ mất an toàn.
• Nhà cung cấp uy tín: Lựa chọn các nhà cung cấp có thương hiệu, có chính sách bảo hành rõ ràng và đội ngũ kỹ thuật hỗ trợ tốt. Họ sẽ cung cấp cho bạn các thông số kỹ thuật chính xác, tư vấn lựa chọn sản phẩm phù hợp và hỗ trợ kỹ thuật khi lắp đặt hoặc gặp sự cố.

Hướng dẫn lắp đặt cầu sau cơ bản

Chuẩn bị dụng cụ và an toàn lao động

• Dụng cụ cần thiết: Bộ cờ lê, tuýp, búa, kích thủy lực, giá đỡ, dụng cụ tháo bánh xe.
• An toàn lao động: Luôn sử dụng găng tay, kính bảo hộ. Đảm bảo xe đã được kích lên chắc chắn và đặt giá đỡ an toàn trước khi chui xuống gầm.

Các bước lắp đặt chính

1. Lắp ráp cầu sau: Trước tiên, lắp đặt động cơ điện vào vị trí trên khung cầu (nếu chưa được tích hợp sẵn). Kiểm tra các bulong liên kết đã được siết chặt đúng mức.
2. Gắn hệ thống phanh: Lắp đặt kẹp phanh, đĩa phanh (hoặc tang trống, guốc phanh) vào vị trí tương ứng trên cầu sau. Kết nối đường dầu phanh (nếu dùng phanh dầu).
3. Lắp bánh xe: Gắn bánh xe vào trục bánh xe, siết chặt bulong bánh xe theo đúng lực siết khuyến nghị (thường được ghi trên đầu bulong hoặc trong tài liệu hướng dẫn).
4. Cân chỉnh độ chụm (Toe Alignment): Đây là bước quan trọng để đảm bảo hai bánh xe sau song song với nhau và vuông góc với trục trước. Độ chụm sai lệch sẽ khiến xe bị lệch hướng, mòn lốp nhanh và tốn điện.
5. Kết nối hệ thống điện: Nối dây điện từ bộ điều tốc đến động cơ, từ bộ điều tốc đến ắc quy. Kiểm tra kỹ các mối nối, đảm bảo không bị hở, chập cháy.
6. Chạy thử và kiểm tra: Trước khi chạy thử, hãy kiểm tra lại toàn bộ các bulong, mối nối. Chạy thử ở tốc độ thấp trong không gian an toàn để kiểm tra độ ồn, độ rung, hiệu quả phanh và khả năng điều khiển.

Mẹo sử dụng và bảo dưỡng cầu sau để kéo dài tuổi thọ

• Bảo dưỡng định kỳ: Thường xuyên kiểm tra mức dầu trong cầu sau (nếu có), thay dầu theo định kỳ để bôi trơn các bánh răng và vi sai.
• Vệ sinh sạch sẽ: Giữ cầu sau sạch sẽ, tránh bùn đất bám vào các khe hở, đặc biệt là ở khu vực phanh và bánh răng.
• Tránh chở quá tải: Việc chở quá tải sẽ làm cầu sau và các chi tiết bên trong phải làm việc quá sức, dẫn đến hư hỏng nhanh chóng.
• Lái xe cẩn thận: Hạn chế chạy xe qua các ổ gà, ổ trâu lớn với tốc độ cao, vì điều này có thể làm cong hoặc vỡ các chi tiết trong cầu sau.

Tổng kết và lời khuyên

Cầu sau xe ô tô điện không chỉ là một bộ phận kết nối hai bánh xe, mà là trái tim của hệ thống truyền động, ảnh hưởng đến mọi khía cạnh của chiếc xe, từ hiệu suất, tốc độ, khả năng chịu tải đến độ an toàn. Việc đầu tư thời gian để tìm hiểu về cấu tạo, tính năng và cách lựa chọn cầu sau phù hợp là điều vô cùng cần thiết cho bất kỳ ai muốn tự tay chế tạo hoặc nâng cấp phương tiện của mình.

Hãy luôn đặt chất lượng và an toàn lên hàng đầu khi lựa chọn. Một bộ cầu sau tốt, được lắp đặt và bảo dưỡng đúng cách, sẽ là nền tảng vững chắc giúp bạn tự tin vi vu trên mọi nẻo đường với chiếc xe điện tự chế của mình.

Cập Nhật Lúc Tháng 12 15, 2025 by Huỳnh Thanh Vi
