Cầu nâng 1 trụ chữ X: Cấu tạo và nguyên lý hoạt động

Đối với các trung tâm chăm sóc xe chuyên nghiệp, việc vệ sinh và kiểm tra gầm xe là một công đoạn không thể thiếu, ảnh hưởng trực tiếp đến an toàn vận hành. Để thực hiện công việc này một cách hiệu quả và toàn diện, cầu nâng xe ô tô 1 trụ chữ X đã trở thành một thiết bị quan trọng, giúp nâng cao chất lượng dịch vụ và thể hiện sự chuyên nghiệp. Thiết bị này không chỉ hỗ trợ quá trình làm sạch mà còn tạo điều kiện lý tưởng để kiểm tra các chi tiết quan trọng dưới gầm xe.

Hiểu rõ về cấu tạo, nguyên lý hoạt động và các tiêu chí an toàn sẽ giúp chủ garage và kỹ thuật viên đưa ra lựa chọn đầu tư đúng đắn, đồng thời đảm bảo vận hành thiết bị một cách an toàn nhất. Đây là nền tảng để mang lại sự an tâm tuyệt đối cho khách hàng khi giao phó chiếc xe của mình.

Cầu nâng 1 trụ chữ X là gì?

Có thể bạn quan tâm: Cách Cắt Dán Chữ Lên Thùng Xe Ô Tô Đúng Kỹ Thuật?

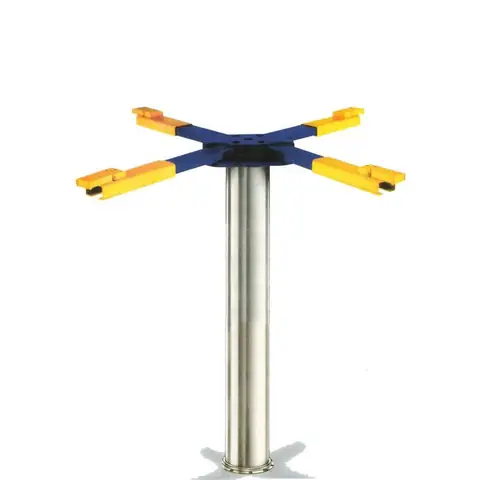

Cầu nâng xe ô tô 1 trụ chữ X là một loại thiết bị nâng hạ chuyên dụng, sử dụng hệ thống thủy lực kết hợp khí nén để nâng toàn bộ xe lên cao khỏi mặt đất. Điểm đặc trưng của loại cầu nâng này là bàn nâng có kết cấu hình chữ X, cho phép tiếp cận gần như toàn bộ khu vực gầm xe một cách dễ dàng. Nhờ thiết kế này, các công việc như xịt rửa gầm, phủ gầm chống gỉ sét, kiểm tra hệ thống treo hay sửa chữa các chi tiết nhỏ trở nên thuận tiện và hiệu quả hơn rất nhiều so với các phương pháp thủ công.

Cấu tạo chi tiết của cầu nâng 1 trụ chữ X

Có thể bạn quan tâm: Cặp Tình Nhân Va Xe Ô Tô: Cần Làm Gì Để Giữ An Toàn?

Để vận hành ổn định và an toàn dưới tải trọng hàng tấn, mỗi bộ phận của cầu nâng đều được thiết kế và chế tạo với độ chính xác cao. Việc am hiểu cấu tạo sẽ giúp người dùng vận hành đúng cách và nhận biết sớm các dấu hiệu cần bảo trì.

Ty ben (Xi lanh thủy lực)

Đây được xem là “trái tim” của toàn bộ hệ thống, chịu trách nhiệm chính cho việc nâng và hạ xe. Ty ben là một xi lanh thủy lực cỡ lớn, được chôn ngầm dưới nền bê tông của xưởng dịch vụ.

Cấu tạo của ty ben bao gồm hai phần chính: vỏ xi lanh bên ngoài và piston (ty nâng) bên trong. Vỏ xi lanh được làm từ thép chất lượng cao, có khả năng chịu áp suất lớn. Piston bên trong thường được mạ một lớp crôm dày (khoảng 70 micron hoặc hơn) để chống trầy xước, chống ăn mòn do hóa chất rửa xe và đảm bảo chuyển động lên xuống trơn tru. Chất lượng của ty ben, đặc biệt là lớp mạ crôm, quyết định trực tiếp đến độ bền và tuổi thọ của cầu nâng rửa xe.

Bàn nâng hình chữ X

Bàn nâng là bộ phận tiếp xúc trực tiếp với gầm xe. Nó có kết cấu dạng hai thanh thép lớn bắt chéo hình chữ X, có thể điều chỉnh độ dài để phù hợp với chiều dài cơ sở của nhiều loại xe khác nhau, từ sedan nhỏ gọn đến SUV hay xe bán tải.

Trên các đầu của bàn nâng là các gối đỡ bằng cao su hoặc nhựa composite. Những gối đỡ này có nhiệm vụ tì vào các điểm chịu lực trên sắt-xi của xe, đảm bảo xe được giữ chắc chắn, không bị trơn trượt hay trầy xước trong quá trình nâng hạ. Thiết kế hình chữ X giúp tối ưu hóa không gian làm việc, cho phép kỹ thuật viên tiếp cận mọi ngóc ngách dưới gầm.

Bình chứa dầu thủy lực

Bình chứa dầu là nơi cung cấp và lưu trữ dầu thủy lực cho hệ thống. Dầu thủy lực là môi chất truyền lực, được đẩy từ bình chứa vào ty ben bằng áp suất khí nén để nâng piston lên. Dung tích của bình chứa thường khá lớn, khoảng 150 – 180 lít, tùy thuộc vào model cụ thể.

Việc kiểm tra mức dầu và chất lượng dầu trong bình là một phần quan trọng của quy trình bảo dưỡng. Dầu bẩn hoặc thiếu hụt có thể làm giảm hiệu suất nâng và gây hại cho các phớt làm kín bên trong ty ben.

Có thể bạn quan tâm: Chọn Cọ Chăm Sóc Xe Ô Tô: Hướng Dẫn Từ A-z Cho Người Mới

Bàn điều khiển và hệ thống van khóa

Bàn điều khiển là trung tâm chỉ huy của cầu nâng, nơi người vận hành thực hiện các thao tác nâng, hạ và khóa an toàn. Trên bàn điều khiển thường có các tay gạt hoặc nút bấm để điều khiển van khí nén.

Hệ thống van khóa đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn. Khi xe đã được nâng lên độ cao mong muốn, van khóa sẽ được kích hoạt để giữ chặt piston, ngăn không cho cầu bị tụt xuống đột ngột ngay cả khi có sự cố về áp suất khí. Đây là một tính năng an toàn bắt buộc phải có trên mọi thiết bị nâng hạ chuyên nghiệp.

Nguyên lý hoạt động cơ bản

Nguyên lý hoạt động của cầu nâng 1 trụ chữ X dựa trên nguyên tắc Pascal về truyền áp suất trong chất lỏng, kết hợp với năng lượng từ khí nén. Quy trình này diễn ra một cách tuần tự và được kiểm soát chặt chẽ để đảm bảo an toàn.

Khi người vận hành gạt tay điều khiển ở vị trí “Nâng”, van khí nén sẽ mở ra. Một luồng khí nén với áp suất cao (thường từ 8-12 kg/cm²) từ máy nén khí được đưa vào bình chứa dầu thủy lực. Áp suất khí nén này tạo ra một lực đẩy cực lớn lên bề mặt dầu.

Theo nguyên lý bình thông nhau, dầu thủy lực bị ép sẽ di chuyển qua hệ thống ống dẫn và đi vào bên trong ty ben. Lượng dầu đi vào sẽ đẩy piston và toàn bộ bàn nâng chữ X mang theo chiếc xe từ từ đi lên. Tốc độ nâng có thể được điều chỉnh thông qua việc điều tiết lưu lượng khí nén.

Khi xe đạt đến chiều cao làm việc phù hợp, người vận hành sẽ gạt tay điều khiển về vị trí “Khóa”. Lúc này, van khóa an toàn sẽ đóng lại, ngăn không cho dầu hồi về bình chứa, giữ cho cầu nâng đứng yên tại vị trí đó.

Để hạ xe, người vận hành sẽ gạt tay điều khiển sang vị trí “Hạ”. Van xả sẽ mở ra, cho phép dầu thủy lực từ trong ty ben từ từ chảy ngược về bình chứa dưới tác dụng của trọng lực xe. Quá trình này diễn ra chậm rãi và hoàn toàn có thể kiểm soát được.

Ưu điểm vượt trội của cầu nâng 1 trụ chữ X

So với các phương pháp nâng xe truyền thống hoặc các loại cầu nâng khác, model chữ X mang lại nhiều lợi ích rõ rệt, đặc biệt trong lĩnh vực chăm sóc và rửa xe chi tiết.

Một trong những ưu điểm lớn nhất là khả năng xoay 360 độ. Do chỉ có một trụ duy nhất ở trung tâm, toàn bộ bàn nâng có thể xoay tròn, giúp việc đưa xe vào và ra khỏi vị trí nâng trở nên vô cùng linh hoạt, ngay cả trong những không gian xưởng có diện tích hạn chế.

Thiết kế bàn nâng hình chữ X gần như không có điểm mù, cho phép kỹ thuật viên tiếp cận toàn bộ phần gầm xe. Điều này đặc biệt hữu ích cho các công việc đòi hỏi sự tỉ mỉ như phủ gầm chống sét, kiểm tra rò rỉ hệ thống ống xả, hay vệ sinh các hốc bánh xe một cách kỹ lưỡng.

Hơn nữa, việc lắp đặt ty ben âm sàn giúp tiết kiệm diện tích bề mặt xưởng một cách tối đa. Khi không sử dụng, bàn nâng được hạ xuống ngang bằng với mặt sàn, trả lại không gian trống cho các công việc khác, tạo nên một môi trường làm việc gọn gàng và chuyên nghiệp.

So sánh cầu nâng 1 trụ chữ X và các loại cầu nâng khác

Trên thị trường hiện có nhiều loại cầu nâng khác nhau, mỗi loại có ưu và nhược điểm riêng. Việc so sánh sẽ giúp các chủ đầu tư hiểu rõ hơn và lựa chọn được thiết bị phù hợp nhất với nhu cầu của mình.

So với cầu nâng 1 trụ chữ H (bàn nâng liền)

Cầu nâng 1 trụ chữ H có bàn nâng là một tấm liền hoặc dạng hai thanh song song. Loại này phù hợp cho việc rửa xe nhanh vì xe chỉ cần chạy thẳng lên bàn nâng. Tuy nhiên, chính bàn nâng liền khối này lại che mất một phần lớn diện tích gầm xe, gây khó khăn cho việc vệ sinh chi tiết hoặc kiểm tra kỹ thuật. Cầu nâng 1 trụ chữ X khắc phục hoàn toàn nhược điểm này.

So với cầu nâng 2 trụ

Cầu nâng 2 trụ rất phổ biến trong các garage sửa chữa chung vì khả năng tiếp cận gầm xe tốt và chi phí đầu tư hợp lý. Tuy nhiên, nó không phù hợp cho môi trường rửa xe vì hai trụ nâng và các tay nâng dễ bị nước và hóa chất ăn mòn. Ngoài ra, việc lắp đặt cầu nâng 2 trụ đòi hỏi nền móng bê tông cực kỳ vững chắc và chiếm diện tích cố định.

So với cầu nâng cắt kéo

Cầu nâng cắt kéo (scissor lift) có ưu điểm là gọn gàng, có thể lắp âm sàn hoặc lắp nổi. Tuy nhiên, cơ cấu ziczac của nó cũng che khuất một phần gầm xe ở khu vực trung tâm, tương tự như cầu nâng chữ H. Loại này phù hợp hơn cho việc sửa chữa lốp, phanh hoặc thay dầu hơn là vệ sinh toàn diện gầm xe.

Hướng dẫn lắp đặt và vận hành an toàn

An toàn là yếu tố tiên quyết khi làm việc với các thiết bị nâng hạ có tải trọng lớn. Quy trình lắp đặt và vận hành phải được tuân thủ nghiêm ngặt để phòng tránh mọi rủi ro.

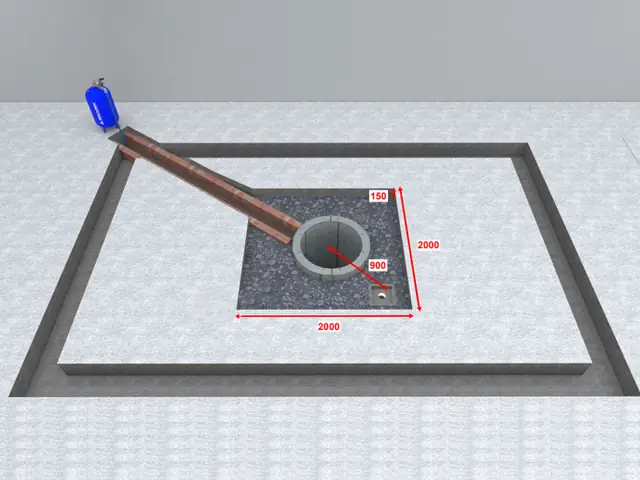

Việc lắp đặt cầu nâng xe ô tô 1 trụ chữ X đòi hỏi kỹ thuật cao. Đầu tiên, cần khảo sát kỹ địa điểm, đảm bảo không có các công trình ngầm như bể nước hay đường ống bên dưới. Hố móng cho ty ben phải được đào đúng kích thước, gia cố bằng bê tông cốt thép mác cao để đảm bảo sự ổn định. Toàn bộ quá trình này nên được thực hiện bởi đội ngũ kỹ thuật viên có kinh nghiệm từ nhà cung cấp.

Trong quá trình vận hành, người dùng phải luôn kiểm tra trực quan khu vực xung quanh trước khi nâng hoặc hạ xe, đảm bảo không có vật cản hay người đứng gần. Xe phải được đưa vào vị trí cân bằng, các gối đỡ phải được đặt chính xác vào các điểm chịu lực do nhà sản xuất xe chỉ định. Tuyệt đối không nâng xe quá tải trọng cho phép của cầu.

Kinh nghiệm chọn mua cầu nâng 1 trụ chất lượng

Để đầu tư hiệu quả, việc lựa chọn một sản phẩm chất lượng là vô cùng quan trọng. Yếu tố đầu tiên cần xem xét là sức nâng của cầu. Một chiếc cầu có sức nâng 4 tấn là lựa chọn phổ biến và an toàn, có thể phục vụ hầu hết các dòng xe du lịch và bán tải trên thị trường.

Chất lượng của ty ben là yếu tố thứ hai. Hãy ưu tiên các sản phẩm có ty ben được sản xuất tại các quốc gia có nền công nghiệp phát triển như Nhật Bản, Ý, hoặc Đức. Lớp mạ crôm trên ty ben phải dày, sáng bóng và không có dấu hiệu bị rỗ hay trầy xước.

Cuối cùng, hãy chọn nhà cung cấp uy tín, có chế độ bảo hành rõ ràng và đội ngũ kỹ thuật hỗ trợ lắp đặt, bảo dưỡng chuyên nghiệp. Một nhà cung cấp tốt không chỉ bán sản phẩm mà còn đồng hành cùng bạn trong suốt quá trình sử dụng, đảm bảo thiết bị luôn hoạt động ở trạng thái tốt nhất.

Cầu nâng xe ô tô 1 trụ chữ X không chỉ là một công cụ làm việc mà còn là một khoản đầu tư vào sự chuyên nghiệp và an toàn cho mỗi trung tâm chăm sóc xe. Việc hiểu rõ về cấu tạo, nguyên lý và lựa chọn được sản phẩm chất lượng sẽ giúp tối ưu hóa hiệu quả công việc, nâng cao uy tín thương hiệu và quan trọng nhất là đảm bảo an toàn tuyệt đối cho cả kỹ thuật viên và tài sản của khách hàng. Tại Thiên Minh Autosafety, chúng tôi tin rằng việc trang bị kiến thức vững chắc về thiết bị là bước đầu tiên để xây dựng một môi trường làm việc an toàn và hiệu quả.
