Cầu chì máy phát xe ô tô nằm ở đâu và cách kiểm tra?

Bạn đang gặp vấn đề với hệ thống sạc và nghi ngờ thủ phạm là cầu chì? Việc xác định cầu chì máy phát xe ô tô nằm ở đâu là bước đầu tiên và quan trọng nhất để chẩn đoán sự cố. Đây là một bộ phận nhỏ nhưng có vai trò tối quan trọng trong việc bảo vệ máy phát điện và toàn bộ hệ thống điện của xe khỏi nguy cơ chập cháy do quá dòng. Bài viết này sẽ cung cấp hướng dẫn chi tiết, giúp bạn không chỉ tìm ra vị trí chính xác của nó mà còn hiểu rõ cách kiểm tra và thay thế một cách an toàn.

Quy trình nhanh xác định vị trí cầu chì máy phát điện

Có thể bạn quan tâm: Xử Lý Sự Cố Cầu Chì Trên Xe Ô Tô Ở Hcm: Hướng Dẫn Chi Tiết

1. Tắt hoàn toàn động cơ: Đảm bảo xe đã tắt máy, chìa khóa đã rút ra khỏi ổ và phanh tay đã được kéo để đảm bảo an toàn tuyệt đối trước khi tiến hành bất kỳ thao tác nào.
2. Xác định vị trí hộp cầu chì: Hầu hết các xe ô tô đều có ít nhất hai hộp cầu chì. Vị trí phổ biến nhất cho cầu chì máy phát là trong hộp cầu chì chính nằm ở khoang động cơ, thường gần ắc quy. Một số dòng xe có thể đặt nó trong hộp cầu chì phụ bên trong cabin, phía dưới bảng táp-lô.
3. Mở hộp cầu chì và đọc sơ đồ: Tháo nắp hộp cầu chì. Bên trong nắp hoặc trong sách hướng dẫn sử dụng xe sẽ có một sơ đồ chi tiết. Hãy tìm ký hiệu liên quan đến máy phát điện.
4. Tìm ký hiệu của máy phát điện: Trên sơ đồ, hãy tìm các ký hiệu như “ALT”, “GEN”, “ALTERNATOR” hoặc biểu tượng ắc quy có mũi tên. Đây là các ký hiệu chỉ vị trí của cầu chì hoặc rơ le máy phát điện.

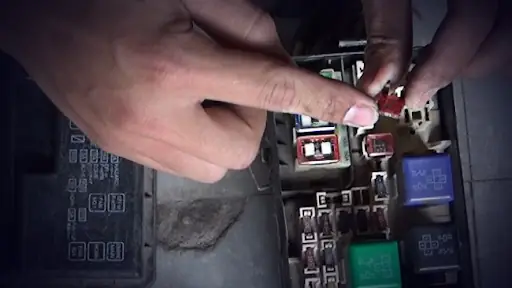

5. Xác định và kiểm tra cầu chì: Dựa vào sơ đồ, xác định đúng cầu chì cần kiểm tra. Sử dụng kẹp chuyên dụng đi kèm trong hộp để rút cầu chì ra và kiểm tra xem dây kim loại bên trong có bị đứt hay không.

Vị trí chính xác của cầu chì máy phát xe ô tô nằm ở đâu?

Có thể bạn quan tâm: Cầu Chữ Y Cấm Xe Ô Tô Hướng Nào? Cập Nhật Quy Định

Việc tìm kiếm một bộ phận nhỏ như cầu chì có thể trở nên khó khăn nếu bạn không biết bắt đầu từ đâu. Tuy nhiên, các nhà sản xuất ô tô thường thiết kế hệ thống điện theo một logic nhất định để người dùng và kỹ thuật viên dễ dàng truy cập. Vị trí của cầu chì máy phát xe ô tô thường không phải là ngoại lệ.

Trong hộp cầu chì khoang động cơ

Đây là vị trí phổ biến nhất, chiếm đến hơn 90% các dòng xe hiện nay. Do máy phát điện là một bộ phận thuộc khoang động cơ và tạo ra dòng điện lớn, việc đặt cầu chì bảo vệ nó ngay gần nguồn phát và ắc quy là một thiết kế hợp lý và an toàn.

Để tìm hộp cầu chì này, bạn hãy mở nắp capo lên. Hộp thường là một khối hình chữ nhật màu đen, làm bằng nhựa cứng, nằm ở một bên của khoang máy, rất gần với cọc dương của bình ắc quy. Trên nắp hộp thường có ghi chữ “FUSE BOX” hoặc “FUSE/RELAY”. Sau khi xác định được hộp, bạn cần mở nắp ra. Nắp này thường được cố định bằng các lẫy nhựa, bạn chỉ cần bóp nhẹ vào các lẫy và nhấc nắp lên.

Bên trong nắp hộp chính là “bản đồ kho báu” của bạn – một sơ đồ chi tiết bố trí các cầu chì và rơ le. Hãy dành thời gian đọc kỹ sơ đồ này. Tìm kiếm các ký hiệu liên quan đến hệ thống sạc. Các nhà sản xuất khác nhau có thể sử dụng các ký hiệu khác nhau, nhưng phổ biến nhất là:

• ALT: Viết tắt của Alternator (Máy phát điện).
• GEN: Viết tắt của Generator (Máy phát).
• ALT S hoặc GENERATOR S: Cầu chì cảm biến điện áp máy phát.

Cầu chì máy phát thường là loại cầu chì cường độ dòng điện lớn (gọi là Mega Fuse hoặc Fusible Link), có thể từ 80A, 100A, 120A cho đến 150A hoặc cao hơn, tùy thuộc vào công suất của máy phát và nhu cầu điện của xe. Nó thường có kích thước lớn hơn và được bắt vít cố định thay vì chỉ cắm vào như các cầu chì nhỏ khác.

Trong hộp cầu chì bên trong cabin xe

Mặc dù ít phổ biến hơn, một số dòng xe, đặc biệt là các mẫu xe châu Âu hoặc xe có thiết kế phức tạp, có thể đặt một số cầu chì liên quan đến mạch điều khiển của máy phát điện bên trong cabin. Hộp cầu chì này thường nằm ở một trong các vị trí sau:

• Phía dưới bảng táp-lô, bên phía người lái.
• Bên hông bảng táp-lô, bạn cần mở cửa xe ra mới thấy.
• Trong hộc đựng găng tay.

Cầu chì trong cabin liên quan đến máy phát thường là loại có ampe nhỏ hơn, chịu trách nhiệm cho mạch kích từ hoặc mạch báo sạc trên bảng đồng hồ. Việc xác định chúng cũng tương tự: tìm hộp cầu chì, đọc sơ đồ trên nắp hoặc trong sách hướng dẫn sử dụng và tìm các ký hiệu liên quan.

Vai trò và tầm quan trọng của cầu chì máy phát điện

Có thể bạn quan tâm: Vụ Cầu Thủ Huy Hoàng: Lái Xe Khi Sốc Thuốc Nguy Hiểm Thế Nào?

Để hiểu tại sao việc tìm ra cầu chì máy phát xe ô tô nằm ở đâu lại quan trọng, chúng ta cần nắm rõ vai trò của nó. Cầu chì máy phát không chỉ là một sợi dây kim loại đơn thuần, nó là người lính gác thầm lặng bảo vệ cho một trong những hệ thống cốt lõi của chiếc xe.

Máy phát điện (Alternator) có nhiệm vụ chuyển đổi cơ năng từ động cơ thành điện năng để cung cấp cho toàn bộ hệ thống điện trên xe khi xe đang chạy, đồng thời sạc lại cho bình ắc quy. Dòng điện mà nó tạo ra rất lớn. Trong trường hợp xảy ra sự cố như chập điện, đoản mạch hoặc máy phát bị lỗi tạo ra dòng điện quá cao, cầu chì sẽ là tuyến phòng thủ đầu tiên.

Sợi dây kim loại bên trong cầu chì được thiết kế để nóng chảy và đứt ra khi dòng điện vượt qua một ngưỡng ampe nhất định. Hành động “hy sinh” này sẽ ngay lập tức ngắt mạch điện, ngăn dòng điện quá lớn đi vào các hệ thống điện tử nhạy cảm khác như ECU (hộp điều khiển động cơ), hệ thống âm thanh, hệ thống chiếu sáng… và quan trọng nhất là bảo vệ chính bình ắc quy khỏi nguy cơ bị sạc quá mức gây phồng, nổ. Nếu không có cầu chì này, một sự cố nhỏ ở máy phát có thể gây ra thiệt hại hàng chục triệu đồng cho các bộ phận điện tử khác.

Những dấu hiệu cảnh báo cầu chì máy phát đã bị hỏng

Cơ thể chúng ta có những triệu chứng khi bị bệnh, và chiếc xe của bạn cũng vậy. Khi cầu chì máy phát điện bị đứt, nó sẽ gây ra một loạt các dấu hiệu dễ nhận biết. Việc nắm bắt những tín hiệu này sẽ giúp bạn khoanh vùng vấn đề nhanh chóng hơn.

Đèn báo sạc (hình ắc quy) sáng trên táp-lô

Đây là dấu hiệu rõ ràng và phổ biến nhất. Khi bạn khởi động xe, đèn báo này sẽ sáng lên trong vài giây rồi tắt đi, cho thấy hệ thống sạc đang hoạt động bình thường. Tuy nhiên, nếu đèn này vẫn sáng liên tục khi xe đang chạy, đó là một cảnh báo đỏ rằng máy phát điện không sạc cho ắc quy. Nguyên nhân có thể do máy phát hỏng, đứt dây curoa, hoặc đơn giản nhất là cầu chì bảo vệ máy phát đã bị đứt.

Ắc quy yếu hoặc chết đột ngột

Nếu cầu chì máy phát bị đứt, ắc quy sẽ không nhận được dòng điện sạc từ máy phát. Chiếc xe sẽ phải hoạt động hoàn toàn bằng nguồn điện dự trữ từ ắc quy. Tùy thuộc vào dung lượng và tình trạng của ắc quy, xe có thể chạy thêm được một đoạn ngắn trước khi cạn kiệt hoàn toàn. Bạn có thể nhận thấy xe khó khởi động, hoặc thậm chí không thể khởi động được nữa.

Các thiết bị điện trên xe hoạt động chập chờn

Khi ắc quy yếu dần do không được sạc, điện áp trên toàn hệ thống sẽ giảm xuống. Điều này sẽ ảnh hưởng đến hoạt động của các thiết bị điện. Bạn có thể thấy đèn pha tối đi, radio bị rè hoặc tự tắt, điều hòa hoạt động yếu, kính điện lên xuống chậm chạp. Đây là những dấu hiệu cho thấy nguồn điện cung cấp không đủ ổn định.

Mùi khét hoặc tiếng động lạ

Trong một số trường hợp, cầu chì đứt là hậu quả của một vấn đề nghiêm trọng hơn như chập điện. Sự cố này có thể tạo ra mùi khét của nhựa hoặc dây điện bị cháy quanh khu vực hộp cầu chì hoặc máy phát điện. Đôi khi, một máy phát điện bị lỗi cơ khí (hỏng bi, bạc đạn) trước khi gây ra sự cố điện cũng có thể tạo ra tiếng kêu rít, rè rè bất thường từ khoang động cơ.

Hướng dẫn chi tiết cách kiểm tra và thay thế cầu chì

Sau khi đã xác định được cầu chì máy phát xe ô tô nằm ở đâu, bước tiếp theo là kiểm tra và thay thế nó nếu cần. Quá trình này khá đơn giản và bạn hoàn toàn có thể tự thực hiện tại nhà với một vài dụng cụ cơ bản.

Chuẩn bị dụng cụ

• Kẹp gắp cầu chì: Thường được tích hợp sẵn trong nắp hộp cầu chì.
• Đồng hồ vạn năng (VOM): Công cụ cần thiết để kiểm tra chính xác tình trạng cầu chì.
• Cờ lê hoặc tuýp: Nếu cầu chì máy phát là loại bắt vít.
• Cầu chì mới: Quan trọng nhất là phải có cùng chỉ số ampe (A) với cầu chì cũ.

Các bước kiểm tra và thay thế

1. An toàn là trên hết: Tắt máy, rút chìa khóa và ngắt kết nối cọc âm của bình ắc quy để đảm bảo không có dòng điện chạy trong hệ thống khi bạn thao tác.
2. Tháo cầu chì: Dùng kẹp gắp chuyên dụng để rút cầu chì ra khỏi vị trí. Đối với loại bắt vít, hãy dùng cờ lê hoặc tuýp phù hợp để tháo các đai ốc giữ nó.
3. Kiểm tra bằng mắt thường: Đưa cầu chì ra nơi có đủ ánh sáng và quan sát kỹ. Nếu sợi dây kim loại mảnh bên trong vỏ nhựa trong suốt bị đứt hoặc có dấu hiệu cháy đen, cầu chì đó chắc chắn đã hỏng và cần được thay thế.
4. Kiểm tra bằng đồng hồ vạn năng (để chắc chắn): Bật đồng hồ vạn năng về chế độ đo điện trở (Ω) hoặc chế độ kiểm tra thông mạch (có tiếng bíp). Chạm hai que đo vào hai chân kim loại của cầu chì. Nếu đồng hồ hiển thị giá trị gần bằng 0 và phát ra tiếng bíp, cầu chì vẫn còn tốt. Nếu đồng hồ hiển thị “OL” (Over Limit) hoặc không có phản ứng, cầu chì đã bị đứt.
5. Thay thế cầu chì mới: Lắp cầu chì mới vào đúng vị trí. Lưu ý tuyệt đối: Cầu chì mới phải có cùng chỉ số ampe với cầu chì cũ. Ví dụ, nếu cầu chì cũ là 120A, bạn phải thay bằng một cầu chì 120A.
6. Kết nối lại ắc quy và khởi động xe: Gắn lại cọc âm của ắc quy, siết chặt. Khởi động xe và quan sát bảng táp-lô. Nếu đèn báo sạc tắt đi, có nghĩa là bạn đã khắc phục thành công sự cố.

Nguyên nhân sâu xa khiến cầu chì máy phát bị đứt

Thay một chiếc cầu chì bị đứt chỉ là giải quyết phần ngọn. Điều quan trọng hơn là phải tìm ra nguyên nhân gốc rễ đã khiến nó bị hỏng. Nếu không, cầu chì mới bạn vừa thay sẽ tiếp tục bị đứt.

Máy phát điện bị lỗi hoặc quá tải

Đây là nguyên nhân hàng đầu. Theo thời gian, các bộ phận bên trong máy phát như đi-ốt, bộ điều chỉnh điện áp (regulator) có thể bị hỏng, gây ra hiện tượng sạc quá dòng hoặc đoản mạch bên trong, dẫn đến cầu chì bị nổ để bảo vệ hệ thống.

Chập, chạm mát trong hệ thống dây điện

Dây điện từ máy phát đến ắc quy hoặc đến hộp cầu chì có thể bị lão hóa, vỏ bọc bị giòn, nứt hoặc bị chuột cắn. Nếu lõi đồng bên trong chạm vào khung xe (mát), nó sẽ gây ra hiện tượng đoản mạch tức thời với dòng điện cực lớn, khiến cầu chì bị đứt ngay lập tức.

Lắp đặt phụ kiện không đúng cách

Việc lắp thêm các thiết bị tiêu thụ nhiều điện năng như dàn âm thanh công suất lớn, đèn trợ sáng, tời điện… mà không đi dây và cầu chì riêng biệt có thể gây quá tải cho toàn bộ hệ thống sạc. Khi các thiết bị này hoạt động, chúng hút một lượng lớn dòng điện, có thể vượt quá khả năng của máy phát và làm đứt cầu chì chính.

Ắc quy bị hỏng nặng

Một bình ắc quy bị chập bên trong các bản cực cũng có thể tạo ra một dòng điện ngắn mạch rất lớn, buộc cầu chì máy phát phải ngắt để bảo vệ.

Lời khuyên từ chuyên gia: Khi nào nên mang xe đến gara?

Việc tự tìm hiểu cầu chì máy phát xe ô tô nằm ở đâu và thay thế nó là một kỹ năng hữu ích, giúp bạn tiết kiệm thời gian và chi phí cho những sự cố đơn giản. Tuy nhiên, có những tình huống mà việc tìm đến sự trợ giúp chuyên nghiệp là lựa chọn khôn ngoan và an toàn nhất.

Nếu bạn đã thay cầu chì mới (đúng ampe) mà nó lại bị đứt ngay khi khởi động xe, hoặc đứt sau một thời gian ngắn hoạt động, đây là dấu hiệu chắc chắn cho thấy có một vấn đề nghiêm trọng hơn trong hệ thống điện. Đừng cố gắng thay một cầu chì có ampe cao hơn để “cố đấm ăn xôi”, vì hành động này cực kỳ nguy hiểm. Nó có thể vô hiệu hóa chức năng bảo vệ, cho phép dòng điện quá lớn chạy qua và gây cháy hỏng các bộ phận đắt tiền khác, thậm chí có thể gây hỏa hoạn.

Trong trường hợp này, hãy liên hệ với một gara uy tín. Các kỹ thuật viên chuyên nghiệp có đủ dụng cụ chẩn đoán chuyên sâu để xác định chính xác nguyên nhân, dù đó là lỗi từ máy phát điện, chập dây hay do một bộ phận nào khác. Việc chẩn đoán và sửa chữa đúng bệnh sẽ đảm bảo chiếc xe của bạn hoạt động ổn định và an toàn trên mọi hành trình. Nếu bạn cần tư vấn hoặc hỗ trợ kỹ thuật, các chuyên gia tại Thiên Minh Autosafety luôn sẵn lòng giúp đỡ.

Tóm lại, việc biết được cầu chì máy phát xe ô tô nằm ở đâu là một kiến thức cơ bản nhưng vô cùng quan trọng đối với bất kỳ chủ xe nào. Nó không chỉ giúp bạn chủ động hơn trong việc xử lý các sự cố nhỏ mà còn giúp bạn hiểu rõ hơn về hoạt động của chiếc xe. Hãy luôn nhớ rằng, an toàn là ưu tiên hàng đầu, và đừng ngần ngại tìm kiếm sự giúp đỡ từ các chuyên gia khi đối mặt với những vấn đề phức tạp.
