Hệ thống Canbus trên Mazda CX-5: Kiến trúc, Lỗi và Cách Xử lý

Hệ thống Canbus (Controller Area Network bus) là thành phần kỹ thuật số trung tâm, hoạt động như “hệ thần kinh” của mọi chiếc Mazda CX-5 hiện đại, kết nối hàng chục bộ phận điện tử từ động cơ đến hệ thống giải trí. Hiểu rõ nguyên lý hoạt động, kiến trúc mạng và các vấn đề thường gặp của canbus là chìa khóa để chẩn đoán lỗi chính xác, bảo dưỡng hiệu quả và tối ưu hóa trải nghiệm sử dụng xe. Bài viết này sẽ đi sâu phân tích hệ thống mạng canbus được trang bị trên dòng SUV cỡ trung này, cung cấp kiến thức thực tiễn cho chủ sở hữu và kỹ thuật viên.

Tổng quan về Hệ thống Mạng Canbus trong Mazda CX-5

Canbus trên Mazda CX-5 không phải là một bộ phận đơn lẻ mà là một kiến trúc mạng phân tầng phức tạp, cho phép các Electronic Control Unit (ECU) như ECM (động cơ), TCM (hộp số), ABS/ESP, và các hệ thống như i-Activsense trao đổi dữ liệu với tốc độ cao. Khác với các mạng cũ dùng cáp riêng cho mỗi chức năng, canbus sử dụng một cặp dây xoắn đôi (twisted pair) làm đường truyền chung, giảm đáng kể trọng lượng dây dẫn, chi phí và độ phức tạp lắp ráp. Đối với CX-5, hệ thống này đảm bảo sự đồng bộ hóa tối ưu giữa các hệ thống, ví dụ như điều chỉnh mô-men xoắn động cơ khi hệ thống phanh ABS phát hiện trượt bánh, hay hệ thống cân bằng điện tử G-Vectoring điều chỉnh mô-men xoắn dựa trên góc lái. Sự tin cậy của canbus ảnh hưởng trực tiếp đến hầu hết mọi hoạt động của xe, từ khởi động, vận hành đến các tính năng an toàn.

Có thể bạn quan tâm: Call Center Mazda: Đánh Giá Chi Tiết Dịch Vụ Hỗ Trợ Khách Hàng 2026

Kiến trúc Mạng và Các ECU Chính Trên CX-5

Hệ thống canbus trong Mazda CX-5 thường được tổ chức theo kiến trúc đa mạng (multi-network), bao gồm ít nhất hai luồng mạng chính: các mạng tốc độ cao cho các hệ thống phản ứng nhanh (như động cơ, phanh) và mạng tốc độ thấp hơn cho các hệ thống tiêu dùng năng lượng thấp (như cửa, đèn). ECU trung tâm thường là Gateway hoặc Main ECU, đóng vai trò định tuyến và quản lý giao tiếp. Các ECU chính bao gồm:

• Powertrain Network: Gồm ECM (Engine Control Module), TCM (Transmission Control Module), và có thể cả AFS (Active Front Steering System). Đây là mạng yêu cầu tốc độ cao nhất, với chu kỳ truyền thông dưới 10ms.
• Chassis & Safety Network: Gồm các ECU của ABS/ESP, DSC (Dynamic Stability Control), hệ thống lái điện EPS, và các cảm biến của i-Activsense như radar, camera. Dữ liệu từ mạng này thường có mức độ ưu tiên cao vì liên quan đến an toàn tức thời.
• Body Network: Gồm các ECU điều khiển đèn, gạt mưa, cửa, khóa, điều hòa, hệ thống âm thanh. Mạng này hoạt động với tốc độ thấp hơn, ưu tiên tiết kiệm năng lượng.
• Infotainment Network: Kết nối headunit (màn hình giải trí) với các bộ phận như camera lùi, cảm biến, và một số ECU khác thông qua giao thức CAN hoặc các giao thức chuyên biệt như MOST (Media Oriented Systems Transport) trên một số phiên bản.

Thông tin về kiến trúc mạng cụ thể, tốc độ truyền và địa chỉ ECU (CAN ID) thường được bảo mật bởi Mazda, chỉ được cung cấp đầy đủ cho các đại lý ủy quyền thông qua hệ thống chẩn đoán chuyên dụng như Mazda IDS (Integrated Diagnostic System). Tuy nhiên, cộng đồng kỹ thuật và các nhà cung cấp thiết bị chẩn đoán bên thứ ba đã tổng hợp được nhiều thông tin thông qua việc reverse-engineering và kinh nghiệm thực tế.

Có thể bạn quan tâm: Mặt Caliper Mazda 3 Là Gì? Chức Năng Và Hướng Dẫn Kiểm Tra Chi Tiết

Các Lỗi Canbus Thường Gặp Trên Mazda CX-5 và Nguyên Nhân

Lỗi canbus thường biểu hiện qua đèn cảnh báo đáng quan ngại trên bảng táp-lô như đèn “Check Engine” (engine malfunction), đèn “ABS”, đèn “Traction Control”, hoặc các thông báo lỗi hệ thống lái, hệ thống an toàn. Nguyên nhân chính bao gồm:

1. Hư hỏng Vật Lý Trên Mạng CAN: Đây là nguyên nhân phổ biến nhất. Dây cáp xoắn đôi (thường là màu đỏ/đen hoặc vàng/xanh lá) có thể bị đứt, chập, hoặc hở mạch do ma sát với các bộ phận cơ khí, hư hỏng do va chạm, hoặc lão hóa theo thời gian. Điểm gặp phổ biến là tại các đầu nối của ECU hoặc tại các đoạn cáp đi qua cửa (cáp cửa lái tài/xế) nơi thường xuyên bị gập uốn.
2. Lỗi ECU (Electronic Control Unit): Một ECU cụ thể có thể bị lỗi phần mềm (software bug/firmware) hoặc hỏng phần cứng (board failure), khiến nó ngừng phản hồi hoặc gửi tín hiệu sai trên mạng, gây nhiễu loạn toàn mạng.
3. Xung Đột Địa Chỉ CAN (CAN ID Conflict): Trong lý thuyết, mỗi ECU phải có địa chỉ duy nhất trên mạng. Nếu hai ECU cùng sử dụng một địa chỉ (có thể do thay thế ECU không chính hãng hoặc lỗi trong quá trình lập trình), chúng sẽ gây xung đột và mất liên lạc.
4. Nhiễu Điện Từ (EMI – Electromagnetic Interference): Các thiết bị điện không chính hãng lắp thêm (như đầu DVD, hệ thống âm thanh công suất lớn, thiết bị định vị kém chất lượng) có thể phát ra nhiễu điện từ, can thiệp vào tín hiệu canbus yếu và gây lỗi truyền dữ liệu.
5. Nhiễu Điện (Voltage Spike/Noise): Hệ thống điện xe, đặc biệt là ắc quy và máy phát điện, nếu có sự cây (mất kết nối đất, ắc quy hỏng) có thể tạo ra xung điện áp cao, làm hỏng mạch giao tiếp canbus của các ECU.
6. Lỗi Do Phần Mềm Sau Cập Nhật: Một số cập nhật phần mềm từ đại lý có thể không tương thích hoàn toàn với một số phiên bản phần cứng cụ thể, dẫn đến lỗi giao tiếp mạng.

Quy Trình Chẩn Đoán Lỗi Canbus Chuyên Nghiệp

Có thể bạn quan tâm: Bơm Nhiên Liệu Mazda: Vai Trò Và Hướng Dẫn Bảo Dưỡng Chi Tiết

Chẩn đoán lỗi canbus đòi hỏi phương pháp luận khoa học và công cụ chuyên dụng. Quy trình phổ biến bao gồm:

1. Xác Định Triệu Chứng: Ghi nhận tất cả đèn cảnh báo, thông báo lỗi trên màn hình, và hành vi bất thường của xe (ví dụ: xe không khởi động được, một số tính năng mất hoàn toàn, động cơ rung lắc bất thường).
2. Quét Lỗi Toàn Bộ Hệ Thống: Sử dụng máy chẩn đoán chuyên dụng hỗ trợ đầy đủ giao thức Mazda (như IDS, Autel, Launch, hoặc các công cụ mã nguồn mở như ForScan với bộ chuyển đổi OBD2 phù hợp) để đọc Diagnostic Trouble Codes (DTCs) từ tất cả các ECU, không chỉ từ cổng OBD2. Lỗi canbus thường có các mã như U0xxx (Network Communication) hoặc các mã liên quan đến một ECU cụ thể nhưng lại ghi ra lỗi mạng. Ví dụ: U0100: Lost Communication with ECM/PCM “A” cho thấy mất liên lạc với ECU động cơ.
3. Phân Tích Luồng Dữ Liệu Mạng (Live Data & CAN Logging): Đây là bước quan trọng nhất. Kỹ thuật viên cần theo dõi trực tiếp luồng dữ liệu trên mạng canbus khi xe ở các trạng thái khác nhau (không nổ, nổ máy, di chuyển). Phần mềm chẩn đoán sẽ hiển thị các frame CAN với ID nguồn, dữ liệu và tần suất. Cần kiểm tra:
   • ECU nào không xuất hiện (mất tín hiệu).
   • ECU nào gửi dữ liệu với tần suất bất thường (quá nhanh/chậm).
   • Dữ liệu từ một ECU có giá trị bất hợp lý (ví dụ: nhiệt độ động cơ -40°C khi xe đã chạy nóng).
   • Tổng số lỗi (error frames) trên mạng.
4. Kiểm Tra Điện Áp và Điện Trở Cáp: Đo điện áp nghỉ và điện áp khi hoạt động trên đường truyền CANH và CANL so với đất. Điện áp nghỉ bình thường thường khoảng 2.5V (CANH) và 2.5V (CANL) so với đất, với chênh lệch 0V. Khi hoạt động, mức chênh lệch dao động. Kiểm tra điện trở giữa hai dây CAN (khoảng 60Ω khi cả hai đầu đều được kết thúc 120Ω đúng cách) và điện trở từ mỗi dây đến đất (phải là vô hạn).
5. Kiểm Tra Đầu Nối và ECU: Kiểm tra vật lý tất cả các đầu nối canbus (thường nhỏ, màu đen, có chốt khóa) xem có dấu hiệu oxy hóa, gãy chốt, cáp bị kẹt, hay chập vào đất. Thử thay thế ECU nghi ngờ (ví dụ: thay ECU cửa với ECU cửa từ xe khác cùng model) để xác định ECU hỏng.
6. Loại Trừ Nhiễu Ngoại Vi: Tạm thời ngắt kết nối tất cả các thiết bị điện phụ trợ không chính hãng, hệ thống âm thanh, định vị… để xem lỗi có biến mất không.
7. Kiểm Tra Hệ Thống Điện Tổng Thể: Đo điện áp bình thường và rơ-le, kiểm tra ắc quy và máy phát điện vì điện áp không ổn định có thể phá hoại mạng canbus.

Ứng Dụng và Tối Ưu Hóa Hệ Thống Canbus

Hiểu canbus mở ra khả năng tùy chỉnh và nâng cấp:

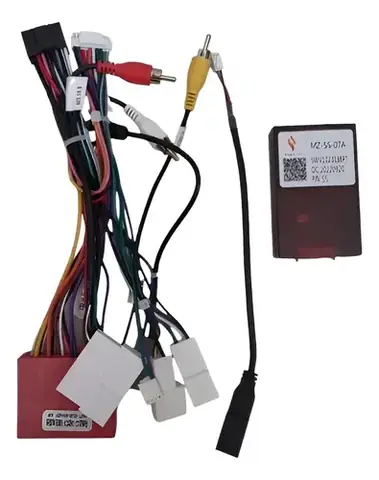

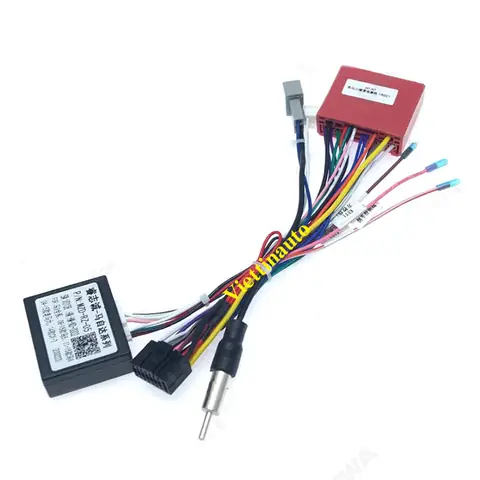

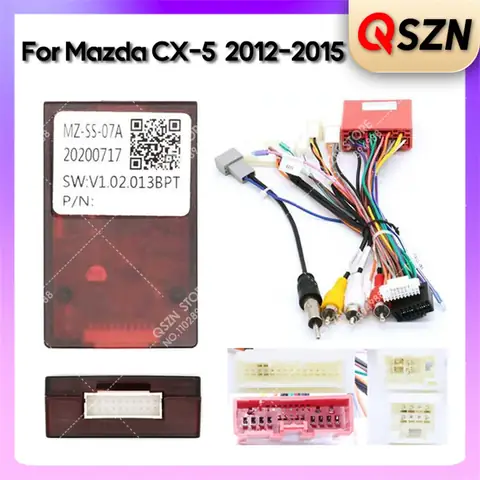

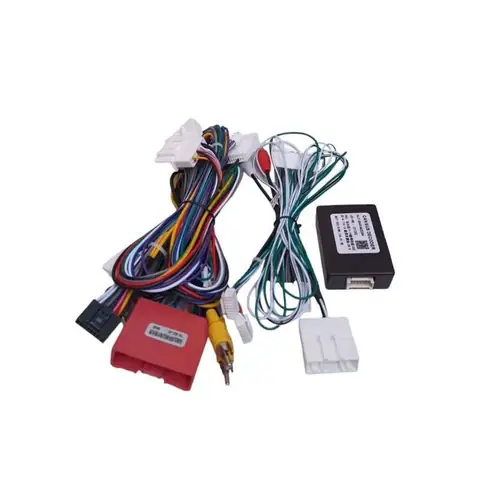

• Tích Hợp Thiết Bị Sau Thị Trường: Để lắp thêm camera lùi, cảm biến hỗ trợ đỗ xe, hoặc hệ thống âm thanh cao cấp, các thiết bị này phải được thiết kế để giao tiếp thông qua canbus một cách đúng chuẩn (sử dụng các giao thức như CANopen hoặc giao thức riêng của Mazda) hoặc thông qua các box chuyển đổi chuyên dụng. Lắp đặt thiết bị “đơn thuần” rút dây điện trực tiếp vào các bộ phận xe có thể gây nhiễu và lỗi canbus.
• Tối Ưu Hóa Hiệu Suất: Một số hãng cung cấp module lập trình (chip tuning) thông qua canbus để điều chỉnh các thông số như tiến độ bướm ga, thời điểm đánh lửa. Tuy nhiên, thao tác này cần được thực hiện bởi các chuyên gia am hiểu sâu về kiến trúc mạng và phần mềm động cơ SkyActiv của Mazda, vì thay đổi sai có thể làm hỏng các hệ thống liên quan như phun xăng, phát xạ và không đáp ứng các tiêu chuẩn khí thải.
• Theo Dõi Sức Khỏe Xe: Một số thiết bị chẩn đoán nâng cao cho phép người dùng theo dõi liên tục các thông số từ canbus như nhiệt độ các ECU, điện áp cảm biến, giúp phát hiện sớm các vấn đề tiềm ẩn trước khi biểu hiện thành đèn cảnh báo.

Bảo Trì và Bảo Vệ Hệ Thống Canbus

Có thể bạn quan tâm: Mazda 3 Giá Bao Nhiêu? Đánh Giá Chi Tiết Từng Phiên Bản 2026

• Kiểm Tra Định Kỳ: Trong các lần bảo dưỡng định kỳ, yêu cầu kỹ thuật viên kiểm tra trạng thái các đầu nối canbus, đặc biệt là các đầu nối nằm gần các khu vực dễ bị ẩm ướt hoặc va chạm (khoang động cơ, dưới ghế lái, cửa).
• Sử Dụng Phụ Tùng Chính Hãng/Đạt Chuẩn: Khi cần thay thế ECU hoặc sửa chữa dây dẫn, phải đảm bảo sử dụng phụ tùng và vật tư đúng kích thước, chất lượng, vì sự không tương thích có thể làm thay đổi điện trở mạng và gây lỗi.
• Cẩn Thận Khi Lắp Đặt: Khi lắp đặt bất kỳ thiết bị điện nào mới, phải tuân thủ nghiêm ngặt sơ đồ mạch và cách kết nối do hãng cung cấp. Tuyệt đối tránh cắt, nối dây canbus hoặc các dây dẫn quan trọng khác.
• Xử Lý Sự Cố Điện Tổng Thể: Bất kỳ sự cố nào liên quan đến ắc quy, máy phát điện, hoặc hệ thống đất phải được khắc phục ngay lập tức. Một cú pháp điện áp cao có thể phá hủy hàng loạt ECU trong tích tắc.

Kết Luận

Hệ thống canbus là xương sống kỹ thuật số của Mazda CX-5, quyết định đến độ tin cậy, an toàn và khả năng vận hành của chiếc xe. Sự phức tạp của kiến trúc mạng đòi hỏi người sở hữu cần có kiến thức nền tảng vững chắc và kỹ thuật viên phải được trang bị công cụ chẩn đoán chính xác, phương pháp luận khoa học. Việc nhận diện sớm các triệu chứng lỗi liên quan đến mạng canbus, từ đèn cảnh báo đến các hành vi bất thường, và thực hiện quy trình chẩn đoán có hệ thống là bước quan trọng để khắc phục triệt để, tránh được chẩn đoán sai và chi phí sửa chữa không cần thiết. Đối với các nâng cấp sau thị trường, sự tôn trọng tuyệt đối đối với kiến trúc mạng canbus là yếu tố sống còn để đảm bảo xe vận hành ổn định, an toàn và duy trì được các tính năng tiên tiến của Mazda CX-5.
