Camera Giám Sát Hành Trình Xe Ô Tô: Cấu Tạo, Tiêu Chuẩn Kỹ Thuật & Hướng Dẫn Sử Dụng

Trong thời đại công nghệ phát triển, camera giám sát hành trình xe ô tô đã trở thành một thiết bị không thể thiếu đối với các chủ xe hiện nay. Vậy camera giám sát hành trình xe ô tô là gì? Thiết bị này hoạt động như thế nào và có những yêu cầu kỹ thuật nào cần lưu ý? Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về camera giám sát hành trình, từ cấu tạo phần cứng đến các tiêu chuẩn kỹ thuật theo quy định của nhà nước.

Có thể bạn quan tâm: Hướng Dẫn Mở Cửa Hàng Phụ Kiện Ô Tô Và Đồ Chơi Xe Hơi Thành Công

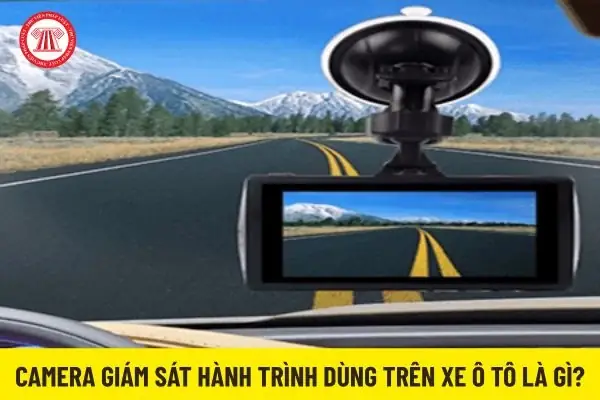

Camera Giám Sát Hành Trình Là Gì?

Camera giám sát hành trình dùng trên xe ô tô là thiết bị được lắp đặt trên xe để ghi, lưu trữ và truyền phát các thông tin liên quan đến hành trình và hình ảnh trên xe ô tô. Theo Tiêu chuẩn quốc gia TCVN 13396:2021, đây là thiết bị kỹ thuật số được thiết kế đặc biệt để phục vụ cho công tác giám sát và ghi lại dữ liệu vận hành của phương tiện.

Thiết bị này không chỉ ghi lại hình ảnh mà còn lưu trữ các thông tin quan trọng khác như tốc độ xe, vị trí GPS, thời gian di chuyển, và các dữ liệu vận hành khác. Camera giám sát hành trình giúp chủ xe và doanh nghiệp vận tải quản lý phương tiện hiệu quả hơn, đồng thời cung cấp bằng chứng quan trọng trong các vụ việc liên quan đến tai nạn giao thông.

Cấu Tạo Phần Cứng Camera Giám Sát Hành Trình

2.1. Thành Phần Chính Của Hệ Thống

Camera giám sát hành trình được cấu tạo từ hai bộ phận chính:

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Cúng Xe Ô Tô Tháng Cô Hồn: Văn Khấn, Lễ Vật & Những Điều Cần Biết

Đầu ghi dữ liệu (Main Unit):

• Là bộ phận trung tâm của hệ thống
• Được kết nối với các đầu thu camera thông qua dây dẫn hoặc tích hợp trên cùng một thiết bị
• Có vỏ bọc cứng bằng kim loại để đảm bảo độ bền cơ học và khả năng tản nhiệt tốt

Đầu thu camera (Camera Module):

• Có vỏ bọc cứng và có thể điều chỉnh góc quay linh hoạt
• Ghi nhận hình ảnh với dung lượng tối thiểu 30 KB trong mọi điều kiện ánh sáng
• Được lắp đặt ở các vị trí chiến lược trên xe để ghi lại hình ảnh toàn diện

2.2. Các Bộ Phận Cấu Thành Chi Tiết

Bộ vi xử lý (CPU):

• Là trái tim của hệ thống camera giám sát hành trình
• Xử lý các tín hiệu hình ảnh, âm thanh và dữ liệu vận hành
• Đảm bảo việc ghi hình và lưu trữ diễn ra liên tục, ổn định

Bộ phận hiển thị và cảnh báo:

• Gồm đèn LED, màn hình hiển thị, còi hoặc loa
• Cung cấp thông tin trạng thái hoạt động của thiết bị
• Phát cảnh báo khi phát hiện sự cố hoặc vi phạm

Bộ phận thu nhận thông tin lái xe:

• Theo quy định tại Phụ lục C của TCVN 13396:2021
• Bao gồm đầu đọc và thẻ lái xe
• Ghi nhận thông tin nhận dạng tài xế, thời gian làm việc

Bộ phận nhận tín hiệu GPS/GNSS:

• Xác định vị trí chính xác của phương tiện
• Nhà cung cấp phải công bố độ chính xác vị trí của camera
• Cung cấp dữ liệu về hành trình di chuyển

Bộ phận truyền dữ liệu:

• Sử dụng công nghệ di động 4G trở lên
• Cho phép truyền dữ liệu hình ảnh và thông tin vận hành về trung tâm giám sát
• Hỗ trợ truy cập dữ liệu từ xa

Đồng hồ thời gian thực:

• Độ chính xác: Sai lệch ≤ ±1 giây khi đồng bộ GPS/GNSS
• Sai lệch ≤ ±1 giây/ngày khi ngắt đồng bộ
• Hiệu chỉnh theo giờ Việt Nam

Bộ nhớ lưu trữ:

• Dung lượng đủ để lưu giữ các dữ liệu theo quy định
• Hỗ trợ thẻ nhớ dung lượng lớn
• Đảm bảo lưu trữ dữ liệu video khi mất nguồn đột ngột

Tiêu Chuẩn Kỹ Thuật Camera Giám Sát Hành Trình

3.1. Tiêu Chuẩn Quốc Gia TCVN 13396:2021

Tiêu chuẩn này được ban hành dựa trên các tài liệu viện dẫn:

• TCVN 7699-2-75:2011 (IEC 60068-2-75:1997) về thử nghiệm môi trường
• Các tiêu chuẩn kỹ thuật liên quan đến thiết bị điện tử ô tô

3.2. Yêu Cầu Về Kết Cấu Cơ Khí

Có thể bạn quan tâm: Giá Xe Ô Tô Limousine 7 Chỗ, 10 Chỗ, 12 Chỗ: Cập Nhật Chi Tiết, Đánh Giá Chuyên Sâu

Vỏ bảo vệ:

• Đầu ghi: Vỏ kim loại cứng, có khả năng chống va đập
• Đầu thu camera: Vỏ cứng, chống nước, chống bụi
• Khả năng chịu nhiệt độ từ -30°C đến +70°C

Khả năng chống rung:

• Thiết bị phải hoạt động ổn định khi xe di chuyển trên đường xóc
• Không bị ảnh hưởng bởi rung động động cơ

Khả năng chống nước:

• Tiêu chuẩn chống nước tối thiểu IP65
• Chịu được điều kiện thời tiết khắc nghiệt

3.3. Yêu Cầu Về Chất Lượng Hình Ảnh

Độ phân giải:

• Tối thiểu 720p (1280×720 pixels)
• Ưu tiên Full HD (1920×1080 pixels) hoặc cao hơn

Tốc độ khung hình:

• Tối thiểu 30 fps để đảm bảo hình ảnh mượt mà
• Có thể điều chỉnh tùy theo nhu cầu sử dụng

Dung lượng lưu trữ:

• Mỗi hình ảnh tối thiểu 30 KB
• Hỗ trợ các định dạng nén H.264, H.265

3.4. Yêu Cầu Về Chức Năng Ghi Hình

Ghi hình liên tục:

• Ghi hình 24/7 khi xe hoạt động
• Tự động ghi hình khi phát hiện chuyển động

Ghi hình sự kiện:

• Tự động ghi hình khi có va chạm (G-sensor)
• Ghi hình khi có thay đổi tốc độ đột ngột

Ghi hình ban đêm:

• Có khả năng ghi hình rõ nét trong điều kiện ánh sáng yếu
• Hỗ trợ hồng ngoại hoặc công nghệ Night Vision

Chức Năng Cài Đặt Tham Số

4.1. Các Tham Số Cần Cài Đặt

Camera giám sát hành trình phải có khả năng cài đặt các tham số ban đầu sau:

Thông tin phương tiện:

• Biển số đăng ký xe (biển số xe)
• Thông tin chủ xe, doanh nghiệp vận tải

Tham số kỹ thuật:

• Phương pháp đo tốc độ (xung hoặc GPS)
• Hệ số xung/km (đối với phương pháp đo xung)
• Thời gian tính là một lần dừng, đỗ xe (5 phút hoặc 15 phút)
• Tốc độ giới hạn cho phép

Thời gian hoạt động:

• Ngày lắp đặt thiết bị
• Ngày sửa đổi, bảo trì thiết bị

4.2. Bảo Mật Cài Đặt

Quyền truy cập:

• Đơn vị sản xuất, lắp ráp và nhập khẩu có trách nhiệm bảo mật chức năng cài đặt
• Chỉ người có thẩm quyền mới được phép thay đổi các tham số kỹ thuật
• Có hệ thống mã hóa và xác thực người dùng

Bảo vệ dữ liệu:

• Các tham số đã cài đặt không thể bị thay đổi trái phép
• Có cảnh báo khi phát hiện thay đổi không hợp lệ

Hướng Dẫn Sử Dụng Và Cài Đặt

5.1. Bảng Hướng Dẫn Sử Dụng

Camera giám sát hành trình phải được cung cấp kèm bảng hướng dẫn sử dụng với các thông tin sau:

Thông tin liên hệ:

• Số điện thoại, địa chỉ của nhà cung cấp dịch vụ
• Hỗ trợ kỹ thuật 24/7

Thao tác cơ bản:

• Cách đăng nhập, đăng xuất lái xe
• Cách kiểm tra trạng thái hoạt động thiết bị
• Cách kết nối để trích xuất dữ liệu

Cảnh báo và trạng thái:

• Hiển thị các tín hiệu, báo hiệu trạng thái hoạt động
• Cảnh báo khi thiết bị gặp sự cố
• Cảnh báo khi sắp đầy bộ nhớ

5.2. Cách Đăng Nhập/Tắt Lái Xe

Đối với tài xế:

• Sử dụng thẻ lái xe hoặc mã PIN để đăng nhập
• Đăng xuất khi kết thúc ca làm việc
• Thiết bị tự động ghi nhận thời gian làm việc

Đối với quản lý:

• Theo dõi thời gian làm việc của tài xế
• Kiểm tra lịch sử lái xe
• Quản lý số lượng ca làm việc

5.3. Trích Xuất Dữ Liệu

Có thể bạn quan tâm: Độ Smartkey Khóa Mở Cửa Từ Xa Cho Xe Ô Tô: Công Nghệ 4.0 Cho Mọi Dòng Xe

Phương pháp trích xuất:

• Kết nối trực tiếp qua cổng USB
• Truyền dữ liệu qua mạng không dây
• Sử dụng phần mềm chuyên dụng

Dữ liệu trích xuất:

• Hình ảnh và video ghi được
• Dữ liệu hành trình (GPS, tốc độ, thời gian)
• Thông tin lái xe, thời gian làm việc
• Cảnh báo và sự kiện đặc biệt

Lợi Ích Khi Sử Dụng Camera Giám Sát Hành Trình

6.1. Đối Với Cá Nhân

An toàn cá nhân:

• Cung cấp bằng chứng trong các vụ tai nạn
• Ngăn chặn hành vi quấy rối, trộm cắp
• Ghi lại hành trình di chuyển

Bảo vệ tài sản:

• Giám sát hành lý, tài sản trên xe
• Cảnh báo khi có xâm nhập trái phép
• Ghi hình khi xe bị va chạm

6.2. Đối Với Doanh Nghiệp

Quản lý hiệu quả:

• Theo dõi hành trình xe 24/7
• Kiểm soát tốc độ, thời gian làm việc tài xế
• Tối ưu hóa lộ trình di chuyển

Giảm chi phí:

• Giảm thiểu tai nạn, vi phạm giao thông
• Tiết kiệm nhiên liệu
• Giảm chi phí bảo hiểm

Tuân thủ pháp luật:

• Đáp ứng quy định pháp luật về camera giám sát
• Cung cấp dữ liệu cho cơ quan chức năng
• Hỗ trợ xử lý vi phạm

Các Lưu Ý Khi Lựa Chọn Camera Giám Sát Hành Trình

7.1. Tiêu Chí Lựa Chọn

Chất lượng hình ảnh:

• Độ phân giải cao (Full HD trở lên)
• Ghi hình rõ nét ban ngày và ban đêm
• Góc quay rộng, bao quát

Tính năng hỗ trợ:

• Ghi hình khi có va chạm (G-sensor)
• Cảnh báo lệch làn, cảnh báo va chạm
• Hỗ trợ GPS, định vị chính xác

Độ bền và ổn định:

• Chống nước, chống bụi, chống rung
• Hoạt động ổn định trong mọi điều kiện thời tiết
• Tuổi thọ cao, ít phải bảo trì

7.2. Nhà Cung Cấp Uy Tín

Thiên Minh Autosafety là một trong những đơn vị cung cấp camera giám sát hành trình uy tín tại Việt Nam, với các sản phẩm đạt tiêu chuẩn chất lượng cao, giá cả cạnh tranh và dịch vụ hậu mãi chuyên nghiệp.

Câu Hỏi Thường Gặp

Camera giám sát hành trình có ghi âm không?

• Có, hầu hết các camera hiện đại đều tích hợp ghi âm cùng với hình ảnh để cung cấp bằng chứng toàn diện hơn.

Camera có hoạt động khi xe tắt máy không?

• Một số camera có chế độ ghi hình khi đậu xe (Parking Mode), nhưng cần nguồn điện dự phòng để hoạt động.

Dữ liệu được lưu trữ trong bao lâu?

• Tùy thuộc vào dung lượng bộ nhớ và tần suất sử dụng, thường từ 1-4 tuần trước khi dữ liệu cũ bị ghi đè.

Có thể xem hình ảnh từ xa không?

• Có, các camera hiện đại hỗ trợ kết nối 4G và ứng dụng di động để xem hình ảnh từ xa.

Camera giám sát hành trình xe ô tô không chỉ là thiết bị an toàn mà còn là công cụ quản lý hiệu quả cho cả cá nhân và doanh nghiệp. Việc lựa chọn và sử dụng camera giám sát hành trình đúng cách sẽ giúp bảo vệ tài sản, đảm bảo an toàn giao thông và tuân thủ các quy định pháp luật hiện hành.
