Cảm Biến Lùi Xe Ô Tô Là Gì: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lắp Đặt

Cảm biến lùi xe ô tô là một trong những thiết bị an toàn quan trọng, giúp tài xế dễ dàng lùi xe và đỗ xe một cách an toàn, đặc biệt trong không gian hẹp hoặc khi có vật cản khuất tầm nhìn. Vậy cảm biến lùi là gì? Cấu tạo, nguyên lý hoạt động ra sao? Có những loại nào? Và làm thế nào để lắp đặt, bảo dưỡng đúng cách? Bài viết dưới đây của thienminh-autosafety.com sẽ giải đáp toàn bộ thắc mắc của bạn.

Có thể bạn quan tâm: Cấu Tạo Vành Xe Ô Tô: Hiểu Rõ Thành Phần, Chức Năng & Bảo Quản Đúng Cách

Tổng quan về cảm biến lùi xe ô tô

Cảm biến lùi là gì?

Cảm biến lùi (còn gọi là cảm biến va chạm hay cảm biến đỗ xe) là hệ thống thiết bị điện tử được lắp đặt ở phía sau (và đôi khi cả phía trước) xe ô tô. Nhiệm vụ chính của nó là phát hiện vật cản trong vùng an toàn khi xe di chuyển lùi, từ đó cảnh báo tài xế bằng âm thanh hoặc hình ảnh để tránh va chạm.

Vai trò và lợi ích của cảm biến lùi

• Tăng độ an toàn: Giảm thiểu tai nạn khi lùi xe, đặc biệt với người mới lái hoặc trong môi trường đô thị chật hẹp.
• Hỗ trợ đỗ xe: Giúp tài xế ước lượng khoảng cách chính xác hơn khi đỗ xe song song hoặc đỗ xe vuông góc.
• Bảo vệ xe: Tránh trầy xước, va chạm vào các phương tiện khác, cột, tường hoặc vật cản nhỏ.
• Tăng sự tự tin: Tài xế cảm thấy an tâm hơn khi điều khiển xe trong không gian phức tạp.

Phân tích chi tiết cấu tạo và nguyên lý hoạt động

Cấu tạo của hệ thống cảm biến lùi

Một hệ thống cảm biến lùi hoàn chỉnh thường bao gồm các thành phần chính sau:

1. Cảm biến (Sensor): Là các đầu dò được lắp vào cản sau (hoặc cản trước) của xe. Mỗi cảm biến có kích thước nhỏ, hình tròn, hoạt động như một “mắt thần” phát và thu sóng.
2. Bộ xử lý trung tâm (ECU – Electronic Control Unit): Là “bộ não” của hệ thống. Nó tiếp nhận tín hiệu từ các cảm biến, tính toán khoảng cách và đưa ra cảnh báo phù hợp.
3. Bộ cảnh báo: Có thể là:
   • Loa báo động: Phát ra âm thanh “bíp bíp”, tần suất càng nhanh khi khoảng cách càng gần.
   • Màn hình hiển thị: Trên các xe cao cấp hoặc khi kết hợp với camera lùi, khoảng cách được hiển thị bằng vạch màu hoặc số liệu cụ thể.
4. Dây điện và giắc cắm: Kết nối các thành phần lại với nhau và lấy nguồn điện từ ắc quy xe.

Nguyên lý hoạt động của cảm biến lùi

Có thể bạn quan tâm: Mất Bằng Lái Xe Ô Tô: Hướng Dẫn Chi Tiết Cách Xin Cấp Lại Nhanh Nhất 2025

Hệ thống cảm biến lùi hoạt động dựa trên nguyên lý siêu âm (ultrasonic) hoặc cảm ứng điện từ (electromagnetic). Dưới đây là cách thức hoạt động phổ biến nhất (siêu âm):

1. Phát sóng: Khi xe chuyển sang số lùi (R), các cảm biến được kích hoạt và bắt đầu phát ra sóng siêu âm (tần số cao, con người không nghe thấy) ra phía sau xe.
2. Phản xạ sóng: Những sóng siêu âm này lan tỏa trong không khí và va chạm vào vật cản (xe khác, cột, tường…), sau đó phản xạ trở lại cảm biến.
3. Thu và tính toán: Cảm biến thu lại sóng phản xạ và gửi tín hiệu về bộ xử lý trung tâm. ECU sẽ tính toán thời gian từ lúc phát sóng đến lúc thu sóng để xác định khoảng cách chính xác đến vật cản.
4. Cảnh báo: Dựa trên khoảng cách tính được, ECU sẽ điều khiển loa phát âm thanh cảnh báo. Khoảng cách càng gần, âm thanh càng dồn dập. Khi quá gần (thường dưới 30cm), âm thanh sẽ liên tục không ngắt quãng, báo hiệu nguy cơ va chạm cao.

Các loại cảm biến lùi phổ biến trên thị trường

1. Cảm biến lùi siêu âm (Ultrasonic Sensor)

• Ưu điểm:
  • Giá thành hợp lý.
  • Độ chính xác cao trong khoảng cách gần (0.3 – 2.5m).
  • Hoạt động tốt trong mọi điều kiện thời tiết (mưa, nắng, bụi).
  • Dễ lắp đặt và bảo dưỡng.
• Nhược điểm:
  • Kém nhạy với vật cản nhỏ, mỏng (dây thép, que sắt nhỏ).
  • Có thể bị ảnh hưởng bởi nhiệt độ quá cao hoặc quá thấp (hiệu suất giảm nhẹ).

2. Cảm biến lùi điện từ (Electromagnetic Sensor)

• Ưu điểm:
  • Phát hiện tốt cả vật cản nhỏ, kim loại.
  • Không bị ảnh hưởng bởi nhiệt độ, gió, nước.
• Nhược điểm:
  • Giá thành cao hơn cảm biến siêu âm.
  • Chỉ phát hiện được vật cản là kim loại, không phát hiện vật liệu phi kim (gỗ, nhựa…).
  • Độ chính xác ở khoảng cách xa thấp hơn.

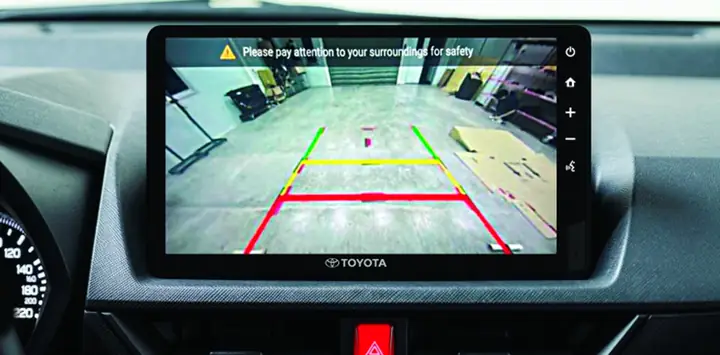

3. Cảm biến lùi kết hợp Camera (Camera + Sensor)

• Ưu điểm:
  • Cung cấp cả hình ảnh trực quan và cảnh báo âm thanh.
  • Tầm nhìn rõ ràng, dễ dàng quan sát toàn bộ khu vực phía sau.
  • Hiệu quả cao khi đỗ xe phức tạp.
• Nhược điểm:
  • Chi phí cao nhất trong các loại.
  • Cần màn hình hiển thị trên taplo.
  • Ống kính camera cần được vệ sinh thường xuyên để đảm bảo hình ảnh rõ nét.

Hướng dẫn lắp đặt cảm biến lùi cho xe ô tô

Khi nào cần lắp cảm biến lùi?

Có thể bạn quan tâm: Cấu Tạo Cánh Cửa Xe Ô Tô: Cấu Trúc, Chức Năng Và Xu Hướng Phát Triển

• Xe của bạn không được trang bị sẵn cảm biến lùi.
• Xe thường xuyên di chuyển trong khu vực đông đúc, chật hẹp.
• Bạn là người mới lái xe, chưa tự tin khi lùi xe.
• Xe thường xuyên phải đỗ xe tại các bãi đỗ có không gian hạn chế.

Các bước lắp đặt cảm biến lùi (tự lắp hoặc tại garage)

Lưu ý: Nếu không am hiểu về điện ô tô, bạn nên nhờ kỹ thuật viên chuyên nghiệp lắp đặt để đảm bảo an toàn và hiệu quả.

Bước 1: Chuẩn bị dụng cụ và thiết bị

• Bộ cảm biến lùi (4-6 cảm biến tùy theo nhu cầu).
• Bộ xử lý trung tâm (ECU).
• Loa cảnh báo.
• Dây điện, giắc cắm, ốc vít.
• Máy khoan, mũi khoan (nếu cần khoan lỗ lắp cảm biến).
• Tuốc nơ vít, kìm, băng keo cách điện.

Bước 2: Xác định vị trí lắp cảm biến

• Tháo cản sau (nếu cần) để dễ dàng thao tác.
• Xác định vị trí lắp cảm biến sao cho:
  • Cách đều nhau (thường cách nhau 40-60cm).
  • Ở độ cao phù hợp (khoảng 40-60cm so với mặt đất).
  • Không trùng với các bộ phận cơ khí, ống dẫn, dây điện khác.

Bước 3: Khoan lỗ và lắp cảm biến

• Dùng mũi khoan phù hợp để khoan lỗ trên cản sau (kích thước lỗ tùy theo loại cảm biến).
• Lắp cảm biến vào lỗ, siết chặt bằng ốc hoặc keo dán chuyên dụng.
• Đảm bảo cảm biến lắp chắc chắn, không bị lung lay.

Bước 4: Đi dây và kết nối

• Nối dây từ các cảm biến về bộ xử lý trung tâm.
• Nối dây từ ECU đến loa cảnh báo.
• Nối dây nguồn (lấy từ đèn lùi để cảm biến chỉ hoạt động khi xe vào số R).
• Kiểm tra các mối nối, bọc kín bằng băng keo cách điện.

Bước 5: Kiểm tra và hiệu chỉnh

• Lắp lại cản sau (nếu đã tháo).
• Khởi động xe, chuyển sang số lùi.
• Kiểm tra xem các cảm biến có hoạt động không (có phát ra tiếng bíp khi có vật cản).
• Hiệu chỉnh độ nhạy (nếu bộ xử lý có chức năng này) để phù hợp với nhu cầu sử dụng.

Kinh nghiệm sử dụng và bảo dưỡng cảm biến lùi

Mẹo sử dụng cảm biến lùi hiệu quả

• Không quá phụ thuộc: Cảm biến chỉ là công cụ hỗ trợ. Bạn vẫn cần quan sát gương chiếu hậu và quay đầu nhìn phía sau.
• Hiểu giới hạn: Cảm biến có “điểm mù” (vùng không quét được). Vật cản quá nhỏ, quá thấp hoặc quá cao có thể không được phát hiện.
• Chỉnh âm lượng phù hợp: Âm thanh cảnh báo cần đủ lớn để nghe rõ nhưng không gây chói tai.
• Sử dụng trong mọi điều kiện thời tiết: Cảm biến hoạt động tốt khi trời mưa, nhưng cần vệ sinh thường xuyên để tránh bùn đất bám vào đầu cảm biến.

Cách bảo dưỡng cảm biến lùi

• Vệ sinh định kỳ: Dùng khăn mềm lau sạch đầu cảm biến, tránh để bùn đất, tuyết, băng giá bám vào.
• Kiểm tra định kỳ: Mỗi 6 tháng nên kiểm tra một lần các mối nối, dây điện và độ chắc chắn của cảm biến.
• Thay thế khi cần: Nếu cảm biến bị hỏng, mất tín hiệu hoặc cảnh báo sai, cần thay thế ngay để đảm bảo an toàn.

Câu hỏi thường gặp (FAQ)

1. Cảm biến lùi có hoạt động khi xe chạy chậm không?

Cảm biến lùi chỉ hoạt động khi xe chuyển sang số R (lùi). Khi xe chạy tiến, cảm biến không hoạt động (trừ khi xe có cảm biến trước).

Có thể bạn quan tâm: Cấu Tạo Hộp Số Xe Ô Tô: Hiểu Rõ Để Lái Xe An Toàn Và Hiệu Quả

2. Cảm biến lùi có phát hiện được trẻ nhỏ hoặc vật nuôi không?

Cảm biến siêu âm có thể phát hiện vật cản có kích thước từ 30-40cm trở lên. Với trẻ nhỏ hoặc vật nuôi thấp hơn, cảm biến vẫn có thể phát hiện nếu chúng nằm trong vùng quét. Tuy nhiên, không nên hoàn toàn tin tưởng vào cảm biến. Luôn quan sát xung quanh trước khi lùi xe.

3. Lắp cảm biến lùi có làm mất bảo hành xe không?

Nếu bạn lắp cảm biến tại các trung tâm uy tín, sử dụng thiết bị chất lượng và không can thiệp vào hệ thống điện nguyên bản quá nhiều, thì không làm mất bảo hành. Tuy nhiên, nên hỏi kỹ đại lý hoặc hãng xe trước khi lắp.

4. Nên chọn cảm biến lùi loại nào tốt nhất?

Tùy vào nhu cầu và ngân sách:

• Tiết kiệm, hiệu quả: Cảm biến siêu âm (các thương hiệu như Proview, Z-IN, Rieju…).
• Hiện đại, tiện nghi: Cảm biến kết hợp camera (các loại có màn hình 4.3 inch, 7 inch…).

5. Cảm biến lùi có cần bảo trì không?

Cảm biến lùi ít khi hỏng hóc nếu được lắp đặt đúng cách. Tuy nhiên, vệ sinh định kỳ là cần thiết để đảm bảo độ nhạy và tuổi thọ.

Kết luận

Cảm biến lùi xe ô tô là một trang bị an toàn hữu ích, giúp tài xế tự tin hơn khi di chuyển trong không gian hẹp và giảm thiểu nguy cơ va chạm. Hiểu rõ cấu tạo, nguyên lý hoạt động và cách sử dụng, bảo dưỡng sẽ giúp bạn tận dụng tối đa lợi ích của thiết bị này.
