Cảm biến góc lái xe ô tô: Cấu tạo, nguyên lý hoạt động và các lỗi thường gặp

Trong hệ thống điều khiển hiện đại của xe ô tô, cảm biến góc lái đóng vai trò cực kỳ quan trọng. Thiết bị này không chỉ ảnh hưởng đến trải nghiệm lái mà còn là một phần không thể thiếu trong các hệ thống an toàn tiên tiến như ESP, ABS, hệ thống hỗ trợ đỗ xe hay lái xe tự động. Vậy cảm biến góc lái là gì, nó hoạt động như thế nào và làm sao để nhận biết khi thiết bị này gặp sự cố? Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn toàn diện về bộ phận quan trọng này.

Có thể bạn quan tâm: Cấu Tạo Xe Ô Tô Fortuner: Tìm Hiểu Chi Tiết Từ Ngoài Vào Trong

Cảm biến góc lái xe ô tô là gì?

Cảm biến góc lái, còn được gọi là Cảm biến Góc Đánh Lái (Steering Angle Sensor – SAS), là một thiết bị điện tử được lắp đặt trong hệ thống lái của xe. Nhiệm vụ chính của nó là đo lường vị trí, hướng quay và tốc độ quay của vô lăng. Các thông tin này được chuyển đổi thành tín hiệu điện và gửi đến bộ điều khiển điện tử (ECU), từ đó hệ thống có thể xác định hướng di chuyển mong muốn của người lái.

Sự ra đời của cảm biến góc lái gắn liền với sự phát triển của các công nghệ hỗ trợ lái hiện đại. Trước đây, hệ thống lái hoàn toàn dựa vào cơ học, nhưng với yêu cầu ngày càng cao về an toàn và tiện nghi, các nhà sản xuất đã tích hợp ngày càng nhiều công nghệ điện tử. Cảm biến góc lái chính là cầu nối giữa hành động đánh lái của con người và các hệ thống điều khiển phức tạp của xe.

Cấu tạo và nguyên lý hoạt động của cảm biến góc lái

Cấu tạo bên trong

Mặc dù có nhiều loại cảm biến góc lái khác nhau, nhưng về cơ bản, một cảm biến điển hình bao gồm các thành phần chính sau:

Có thể bạn quan tâm: Cấm Xe Ô Tô Qua Phà Cát Hải: Hướng Dẫn Chi Tiết & Những Điều Cần Biết

• Bộ phận cảm biến (Sensor Element): Đây là trái tim của thiết bị, thường sử dụng công nghệ Hall Effect (hiệu ứng Hall) hoặc quang học. Các cảm biến này có khả năng phát hiện sự thay đổi từ trường hoặc ánh sáng khi vô lăng quay.
• Mạch điện tử xử lý tín hiệu: Nhận tín hiệu thô từ bộ phận cảm biến, khuếch đại và chuyển đổi thành tín hiệu số hoặc analog chuẩn.
• Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường như bụi bẩn, độ ẩm và rung động.
• Các đầu nối (Connector): Dùng để kết nối cảm biến với hệ thống điện của xe.

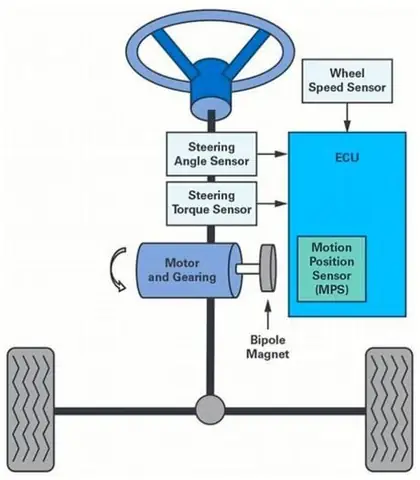

Nguyên lý hoạt động

Nguyên lý hoạt động của cảm biến góc lái dựa trên việc đo lường sự thay đổi vật lý khi vô lăng quay:

1. Phát hiện chuyển động: Khi người lái xoay vô lăng, một nam châm hoặc một bánh răng có răng cưa gắn liền với trục lái sẽ di chuyển theo.
2. Tạo tín hiệu: Sự di chuyển này làm thay đổi từ trường (trong cảm biến Hall) hoặc che khuất ánh sáng (trong cảm biến quang). Các thay đổi này được các cảm biến phát hiện.
3. Xử lý và truyền tín hiệu: Mạch điện tử xử lý các thay đổi này và tạo ra một tín hiệu điện đại diện cho vị trí, hướng và tốc độ quay của vô lăng. Tín hiệu này được gửi đến ECU điều khiển hệ thống lái hoặc ECU động cơ.
4. Điều khiển hệ thống: ECU sử dụng thông tin từ cảm biến góc lái kết hợp với dữ liệu từ các cảm biến khác (cảm biến tốc độ bánh xe, cảm biến gia tốc…) để đưa ra quyết định điều khiển chính xác, ví dụ như điều chỉnh mô-men xoắn trợ lực lái, kích hoạt hệ thống chống trượt ESP, hoặc hỗ trợ đỗ xe.

Vai trò của cảm biến góc lái trong các hệ thống an toàn và hỗ trợ lái

Hệ thống trợ lực lái điện (EPS – Electric Power Steering)

Cảm biến góc lái là một trong những cảm biến chủ chốt trong hệ thống EPS. Nó cung cấp thông tin về mức độ và tốc độ đánh lái của người lái. ECU EPS dựa vào dữ liệu này để điều chỉnh mô-men xoắn của mô-tơ điện, giúp việc đánh lái nhẹ nhàng ở tốc độ thấp và chắc chắn, ổn định ở tốc độ cao. Theo thông tin tổng hợp từ thienminh-autosafety.com, việc cảm biến góc lái hoạt động chính xác là yếu tố then chốt để hệ thống EPS phát huy tối đa hiệu quả, giảm mệt mỏi cho người lái và tiết kiệm nhiên liệu.

Hệ thống kiểm soát độ bám đường (ESP – Electronic Stability Program)

ESP là hệ thống an toàn chủ động giúp ngăn ngừa hiện tượng trượt bánh và mất kiểm soát xe khi vào cua. Cảm biến góc lái cung cấp dữ liệu về hướng lái mong muốn của người lái, trong khi các cảm biến khác (cảm biến gia tốc ngang, cảm biến tốc độ bánh xe) cung cấp dữ liệu về hướng di chuyển thực tế của xe. ECU ESP so sánh hai dữ liệu này, và nếu phát hiện có sự chênh lệch (ví dụ: xe bị thiếu lái hoặc thừa lái), hệ thống sẽ tự động phanh một hoặc một số bánh xe và điều chỉnh công suất động cơ để đưa xe trở về quỹ đạo mong muốn.

Có thể bạn quan tâm: Hướng Dẫn Cấp Biển Số Xe Ô Tô Tại Rạch Giá: Thủ Tục, Hồ Sơ Và Quy Trình Chi Tiết

Hệ thống hỗ trợ đỗ xe và lái xe tự động

Các hệ thống hỗ trợ đỗ xe thông minh và các công nghệ lái xe tự động cấp độ thấp (như giữ làn đường) đều phụ thuộc rất nhiều vào độ chính xác của cảm biến góc lái. Hệ thống cần biết chính xác vô lăng đang ở vị trí nào để có thể tính toán quỹ đạo di chuyển và tự động điều khiển vô lăng một cách chính xác. Một cảm biến góc lái bị sai lệch sẽ khiến các hệ thống này hoạt động không hiệu quả hoặc thậm chí không hoạt động.

Các dấu hiệu nhận biết cảm biến góc lái gặp sự cố

Khi cảm biến góc lái bị lỗi, xe sẽ có những biểu hiện rõ rệt mà người lái có thể nhận biết:

• Đèn cảnh báo ESP/ASR/DSC sáng: Đây là dấu hiệu phổ biến nhất. Khi cảm biến góc lái gửi tín hiệu sai hoặc không gửi tín hiệu, ECU sẽ phát hiện ra lỗi và kích hoạt đèn cảnh báo trên bảng táp-lô. Hệ thống ESP/ASR/DSC sẽ bị vô hiệu hóa để đảm bảo an toàn.
• Trợ lực lái hoạt động không ổn định hoặc biến mất: Người lái có thể cảm thấy vô lăng nặng bất thường, hoặc lực trợ lực thay đổi thất thường khi đánh lái. Điều này đặc biệt nguy hiểm khi di chuyển ở tốc độ cao.
• Xe bị giật, rung khi đánh lái: Cảm biến lỗi có thể khiến hệ thống điều khiển lái phản ứng sai, dẫn đến hiện tượng giật vô lăng hoặc rung xe khi vào cua.
• Hệ thống hỗ trợ đỗ xe không hoạt động: Nếu xe của bạn có chức năng hỗ trợ đỗ xe, việc cảm biến góc lái hỏng sẽ khiến chức năng này không hoạt động được.

Nguyên nhân dẫn đến cảm biến góc lái bị hỏng

Có nhiều nguyên nhân khiến cảm biến góc lái gặp trục trặc:

• Lão hóa và hao mòn tự nhiên: Sau một thời gian dài hoạt động, các linh kiện điện tử bên trong cảm biến có thể bị lão hóa, dẫn đến sai số hoặc mất tín hiệu.
• Tác động cơ học: Việc đánh lái quá mạnh, va chạm hoặc sửa chữa hệ thống lái không đúng cách có thể làm hư hại cảm biến.
• Môi trường khắc nghiệt: Cảm biến thường được lắp đặt ở khu vực gần cụm lái, nơi có thể tiếp xúc với bụi bẩn, độ ẩm và nhiệt độ cao. Những yếu tố này có thể làm hỏng các tiếp điểm điện hoặc mạch điện bên trong.
• Lỗi phần mềm: Đôi khi lỗi không nằm ở phần cứng mà nằm ở phần mềm điều khiển. Việc cập nhật phần mềm không đúng cách hoặc xung đột phần mềm có thể khiến cảm biến hoạt động sai.

Cách chẩn đoán và xử lý khi cảm biến góc lái gặp sự cố

Chẩn đoán lỗi

Có thể bạn quan tâm: Cấu Tạo Camera Lùi Xe Ô Tô: Hiểu Rõ Để Lựa Chọn & Bảo Dưỡng Đúng Cách

Để chẩn đoán chính xác lỗi cảm biến góc lái, người dùng nên đưa xe đến các trung tâm sửa chữa chuyên nghiệp. Các kỹ thuật viên sẽ sử dụng máy chẩn đoán (scan tool) để đọc mã lỗi (DTC – Diagnostic Trouble Code) được lưu trong ECU. Mã lỗi sẽ chỉ ra chính xác lỗi thuộc về cảm biến góc lái hay các bộ phận khác trong hệ thống lái.

Các bước xử lý cơ bản

1. Kiểm tra bằng máy chẩn đoán: Đây là bước đầu tiên và quan trọng nhất để xác định chính xác nguyên nhân.
2. Kiểm tra kết nối và dây dẫn: Đôi khi lỗi chỉ đơn giản là do dây điện bị đứt, chập hoặc các đầu nối bị lỏng.
3. Thay thế cảm biến: Nếu xác định cảm biến là nguyên nhân, việc thay thế bằng một cảm biến mới là cần thiết. Cảm biến góc lái là thiết bị có độ chính xác cao, việc sửa chữa thường không khả thi và không an toàn.
4. Hiệu chuẩn (Calibration): Sau khi thay thế, cảm biến mới cần được hiệu chuẩn bằng máy chuyên dụng để đảm bảo nó hoạt động chính xác và đồng bộ với các hệ thống khác của xe. Quá trình hiệu chuẩn này cực kỳ quan trọng và không thể bỏ qua.

Cách bảo dưỡng và kéo dài tuổi thọ cho cảm biến góc lái

Mặc dù cảm biến góc lái là một thiết bị điện tử có tuổi thọ khá cao, nhưng việc bảo dưỡng định kỳ và sử dụng đúng cách có thể giúp kéo dài tuổi thọ của nó:

• Tránh đánh lái quá mạnh khi xe đứng yên: Việc này gây áp lực lớn lên hệ thống lái và có thể ảnh hưởng đến cảm biến.
• Vệ sinh khu vực cụm lái: Giữ khu vực xung quanh cụm lái sạch sẽ, tránh để bụi bẩn và nước vào vị trí lắp cảm biến.
• Kiểm tra định kỳ: Trong các kỳ bảo dưỡng xe định kỳ, nên yêu cầu kỹ thuật viên kiểm tra tổng thể hệ thống lái, trong đó có cảm biến góc lái.
• Sử dụng dịch vụ sửa chữa uy tín: Khi cần tháo lắp hoặc sửa chữa hệ thống lái, hãy sử dụng dịch vụ của các garage uy tín để tránh làm hỏng cảm biến.

Lời kết

Cảm biến góc lái xe ô tô là một bộ phận nhỏ nhưng có vai trò to lớn trong việc đảm bảo an toàn và nâng cao trải nghiệm lái xe hiện đại. Hiểu rõ về cấu tạo, nguyên lý hoạt động cũng như các dấu hiệu cảnh báo khi thiết bị này gặp sự cố sẽ giúp người lái có thể phát hiện và xử lý kịp thời, tránh những hậu quả đáng tiếc có thể xảy ra. Việc bảo dưỡng xe định kỳ và sử dụng dịch vụ sửa chữa chuyên nghiệp là chìa khóa để cảm biến góc lái và toàn bộ hệ thống lái luôn hoạt động trong trạng thái tốt nhất.

Cập Nhật Lúc Tháng 12 17, 2025 by Huỳnh Thanh Vi
