Cách đọc và giải thích bảng cầu chì trên xe ô tô?

Việc hiểu và giải thích bảng cầu chì trên xe ô tô là một kỹ năng cơ bản nhưng cực kỳ quan trọng đối với bất kỳ chủ xe nào. Đây không chỉ là kiến thức kỹ thuật khô khan mà còn là chiếc chìa khóa giúp bạn tự chẩn đoán nhanh các sự cố điện, tiết kiệm chi phí và quan trọng hơn cả là đảm bảo an toàn. Bài viết này sẽ cung cấp một hướng dẫn toàn diện, từ khái niệm cơ bản đến cách đọc sơ đồ và thay thế cầu chì một cách an toàn, giúp bạn tự tin làm chủ hệ thống điện trên chiếc xe của mình.

Bảng cầu chì ô tô là gì và vai trò của nó?

Có thể bạn quan tâm: Hướng Dẫn Thủ Tục Thi Giấy Phép Lái Xe Ô Tô Và Xe Máy

Bảng cầu chì trên ô tô, hay còn gọi là hộp cầu chì, là một trung tâm phân phối và bảo vệ điện năng của toàn bộ chiếc xe. Về cơ bản, nó là một hộp chứa nhiều cầu chì khác nhau, mỗi cầu chì chịu trách nhiệm bảo vệ một mạch điện riêng biệt cho các thiết bị như đèn, radio, gạt mưa, bơm xăng… Vai trò chính của nó là ngắt mạch tự động khi có hiện tượng quá tải hoặc chập điện, ngăn ngừa hư hỏng thiết bị và nguy cơ cháy nổ, đảm bảo an toàn cho cả xe và người ngồi trong.

Tại sao việc hiểu rõ bảng cầu chì lại quan trọng?

Có thể bạn quan tâm: Giấy Chứng Nhận Lốp Xe Ô Tô Là Gì Và Có Bắt Buộc Không?

Nhiều tài xế thường bỏ qua tầm quan trọng của hộp cầu chì cho đến khi một thiết bị nào đó trên xe đột ngột ngừng hoạt động. Việc trang bị kiến thức về bộ phận này mang lại những lợi ích thiết thực không ngờ.

Tự chẩn đoán sự cố điện cơ bản

Khi đèn pha không sáng hay radio bỗng dưng im bặt, nguyên nhân đầu tiên và đơn giản nhất thường là do cầu chì bị cháy. Thay vì vội vã mang xe đến gara, bạn hoàn toàn có thể tự kiểm tra và xác định vấn đề trong vài phút nếu biết cách đọc bảng cầu chì. Điều này giúp bạn chủ động hơn trong việc xử lý các tình huống khẩn cấp, đặc biệt là khi đang di chuyển trên đường xa.

Hiểu được chức năng của từng cầu chì cho phép bạn khoanh vùng sự cố một cách nhanh chóng. Ví dụ, nếu hệ thống điều hòa không hoạt động, bạn có thể kiểm tra ngay cầu chì A/C thay vì phải mò mẫm kiểm tra toàn bộ hệ thống điện phức tạp. Đây là bước đầu tiên trong việc chẩn đoán “bệnh” cho xe.

Tiết kiệm chi phí sửa chữa không cần thiết

Một chiếc cầu chì chỉ có giá vài nghìn đồng, nhưng chi phí chẩn đoán và công thay thế tại một xưởng dịch vụ có thể cao hơn rất nhiều. Việc tự thay một chiếc cầu chì bị cháy không chỉ tiết kiệm tiền bạc mà còn cả thời gian quý báu của bạn.

Hơn nữa, khi bạn hiểu được nguyên nhân gốc rễ, bạn sẽ tránh được những chi phí sửa chữa không đáng có. Đôi khi, một xưởng sửa chữa thiếu uy tín có thể “vẽ” thêm bệnh để tăng chi phí. Kiến thức sẽ là công cụ bảo vệ tốt nhất cho ví tiền của bạn và đảm bảo bạn chỉ trả tiền cho những gì thực sự cần thiết.

Đảm bảo an toàn khi vận hành xe

Hệ thống điện trên xe hơi hiện đại ngày càng phức tạp, và một sự cố nhỏ cũng có thể dẫn đến những rủi ro lớn. Cầu chì là tuyến phòng thủ đầu tiên chống lại các nguy cơ chập cháy. Việc giải thích bảng cầu chì trên xe ô tô một cách chính xác giúp bạn đảm bảo mọi cầu chì được sử dụng đúng cường độ dòng điện (Ampe), ngăn chặn nguy cơ hỏa hoạn do quá tải.

Bên cạnh đó, việc nhanh chóng khắc phục các sự cố liên quan đến hệ thống an toàn như đèn tín hiệu, còi xe hay hệ thống phanh ABS là cực kỳ quan trọng. Nắm vững kiến thức về cầu chì giúp bạn duy trì chiếc xe ở trạng thái hoạt động an toàn nhất.

Cấu tạo và nguyên lý hoạt động của cầu chì ô tô

Có thể bạn quan tâm: Giải Đua Xe Ô Tô Địa Hình Đà Lạt: Cẩm Nang Toàn Tập

Để hiểu được bảng cầu chì, trước hết chúng ta cần tìm hiểu về thành phần chính của nó: chiếc cầu chì. Mặc dù nhỏ bé, nhưng nguyên lý hoạt động của nó lại vô cùng thông minh.

Cầu chì là gì?

Cầu chì ô tô là một thiết bị an toàn điện đơn giản, bao gồm một đoạn dây kim loại hoặc dải kim loại mỏng được thiết kế để nóng chảy và đứt ra khi cường độ dòng điện chạy qua nó vượt quá một giới hạn nhất định. Đoạn dây này được đặt bên trong một vỏ bọc cách điện, thường làm bằng nhựa hoặc gốm, để bảo vệ và dễ dàng lắp đặt.

Nguyên lý hoạt động: “Hy sinh” để bảo vệ

Nguyên lý hoạt động của cầu chì dựa trên hiệu ứng Joule-Lenz: khi dòng điện chạy qua một vật dẫn, nó sẽ tạo ra nhiệt. Dây kim loại bên trong cầu chì được tính toán chính xác để có thể chịu được dòng điện định mức. Tuy nhiên, khi xảy ra sự cố chập điện hoặc quá tải, dòng điện tăng vọt, làm dây kim loại nóng lên nhanh chóng và tan chảy.

Khi dây kim loại đứt, mạch điện sẽ bị hở, ngắt hoàn toàn dòng điện đến thiết bị. Hành động “hy sinh” này của cầu chì giúp bảo vệ các bộ phận điện tử đắt tiền hơn như ECU, hộp điều khiển, hệ thống âm thanh khỏi bị hư hỏng do dòng điện quá cao.

Các loại cầu chì phổ biến trên xe hơi

Trên thị trường có nhiều loại cầu chì khác nhau, nhưng trên ô tô hiện đại, loại phổ biến nhất là cầu chì dạng lưỡi (Blade Fuse). Chúng được phân loại theo kích thước và màu sắc để dễ nhận biết.

• Cầu chì lưỡi (Blade Fuses): Đây là loại thông dụng nhất, có vỏ nhựa và hai chân kim loại cắm vào bảng cầu chì. Chúng được mã hóa bằng màu sắc tương ứng với cường độ dòng điện định mức (Ampe).
• Cầu chì ống (Glass Tube Fuses): Thường thấy trên các dòng xe cũ, có dạng ống thủy tinh với hai đầu kim loại.
• Cầu chì hộp (Cartridge Fuses): Có kích thước lớn hơn, dùng cho các mạch điện công suất cao như mạch khởi động hoặc hệ thống sưởi.

Vị trí của các hộp cầu chì trên xe ô tô

Hầu hết các xe ô tô hiện đại đều có ít nhất hai hộp cầu chì riêng biệt, được đặt ở những vị trí chiến lược để quản lý các hệ thống điện khác nhau. Việc biết chính xác chúng nằm ở đâu là bước đầu tiên để có thể kiểm tra.

Hộp cầu chì trong khoang động cơ

Hộp cầu chì này thường là một hộp nhựa màu đen, nằm gần ắc quy hoặc vách ngăn giữa khoang động cơ và cabin. Nó chứa các cầu chì và rơ-le (relay) điều khiển các hệ thống có công suất lớn và quan trọng cho việc vận hành của xe.

Các hệ thống này bao gồm bơm xăng, quạt tản nhiệt, hệ thống phun xăng điện tử (EFI), hệ thống chống bó cứng phanh (ABS), và hệ thống khởi động. Do yêu cầu dòng điện cao, các cầu chì ở đây thường có chỉ số Ampe lớn.

Hộp cầu chì bên trong cabin (thường dưới bảng taplo)

Hộp cầu chì thứ hai thường được đặt bên trong xe, phía dưới bảng taplo bên phía người lái, hoặc đôi khi ở bên hông bảng taplo (cần mở cửa để thấy). Hộp này quản lý các thiết bị điện tiện nghi và phụ trợ bên trong cabin.

Các thiết bị này bao gồm hệ thống chiếu sáng nội thất, radio, tẩu châm thuốc, cổng sạc USB, hệ thống gạt mưa, cửa sổ điện, và hệ thống điều hòa không khí. Các cầu chì ở đây thường có chỉ số Ampe nhỏ hơn so với hộp cầu chì trong khoang động cơ.

Hướng dẫn chi tiết cách đọc và giải thích bảng cầu chì trên xe ô tô

Đây là phần cốt lõi của bài viết, cung cấp cho bạn quy trình từng bước để hiểu rõ những ký hiệu và con số trên bảng cầu chì. Quá trình này không hề phức tạp nếu bạn làm theo đúng trình tự.

Bước 1: Tìm sơ đồ cầu chì (Fuse Diagram)

Sơ đồ cầu chì là tấm bản đồ kho báu của bạn. Nó cho biết vị trí, chức năng và chỉ số Ampe của từng chiếc cầu chì trong hộp. Thông thường, bạn có thể tìm thấy sơ đồ này ở hai nơi:

1. Trên nắp hộp cầu chì: Các nhà sản xuất thường in hoặc dán một sơ đồ đơn giản ở mặt trong của nắp hộp cầu chì. Đây là nơi tiện lợi nhất để tra cứu nhanh.
2. Trong sách hướng dẫn sử dụng xe (Owner’s Manual): Đây là nguồn thông tin chi tiết và chính xác nhất. Sách hướng dẫn sẽ có một chương riêng về cầu chì, giải thích cặn kẽ từng ký hiệu và cung cấp sơ đồ cho cả hai hộp cầu chì (trong cabin và khoang động cơ).

Bước 2: Giải mã các ký hiệu và chữ viết tắt

Sơ đồ cầu chì sử dụng rất nhiều ký hiệu và chữ viết tắt bằng tiếng Anh để tiết kiệm không gian. Việc hiểu được chúng là chìa khóa để giải thích bảng cầu chì trên xe ô tô. Dưới đây là danh sách các ký hiệu phổ biến nhất và ý nghĩa của chúng:

• POWER/PWR: Nguồn điện chính, cửa sổ điện (Power Windows).
• A/C (Air Conditioner): Hệ thống điều hòa không khí.
• ABS (Anti-lock Brake System): Hệ thống chống bó cứng phanh.
• ECU (Engine Control Unit) / ECM (Engine Control Module): Hộp điều khiển động cơ.
• H/LP (Headlamp): Đèn pha.
• TAIL: Đèn hậu.
• STOP / BRAKE: Đèn phanh.
• FOG: Đèn sương mù.
• HORN: Còi xe.
• RADIO / AUDIO: Hệ thống âm thanh.
• CIG / LTR (Cigarette Lighter): Tẩu châm thuốc.
• WIP (Wiper): Gạt mưa.
• WSH (Washer): Bơm rửa kính.
• FAN: Quạt (quạt tản nhiệt hoặc quạt gió điều hòa).
• FUEL PUMP: Bơm xăng.
• IGN (Ignition): Hệ thống đánh lửa.

Bước 3: Nhận biết cường độ dòng điện (Ampe)

Bên cạnh ký hiệu chức năng, mỗi vị trí cầu chì trên sơ đồ sẽ đi kèm một con số, ví dụ “10A”, “15A”, “20A”. Con số này chỉ cường độ dòng điện định mức (tính bằng Ampe) mà cầu chì có thể chịu được.

Để việc nhận dạng trở nên dễ dàng hơn, các nhà sản xuất đã thống nhất một hệ thống mã hóa màu sắc tiêu chuẩn cho cầu chì lưỡi. Điều này cực kỳ hữu ích, giúp bạn nhanh chóng tìm đúng loại cầu chì cần thay thế:

• Nâu: 5A
• Đỏ: 10A
• Xanh dương: 15A
• Vàng: 20A
• Trắng / Trong suốt: 25A
• Xanh lá cây: 30A

Luôn luôn đảm bảo rằng bạn thay thế cầu chì bị cháy bằng một cầu chì mới có cùng chỉ số Ampe và màu sắc.

Hướng dẫn kiểm tra và thay thế cầu chì bị cháy

Sau khi đã biết cách đọc sơ đồ, bước tiếp theo là áp dụng kiến thức vào thực tế. Việc kiểm tra và thay thế cầu chì là một quy trình đơn giản và an toàn nếu bạn tuân thủ đúng các bước.

Dấu hiệu nhận biết cầu chì bị cháy

Dấu hiệu rõ ràng nhất là một hoặc nhiều thiết bị điện trên xe đột ngột ngừng hoạt động. Ví dụ, nếu bạn bật đèn pha nhưng chỉ có một bên sáng, hoặc hệ thống radio hoàn toàn không lên nguồn.

Để xác nhận, bạn cần kiểm tra trực quan. Một chiếc cầu chì còn tốt sẽ có dải kim loại bên trong nguyên vẹn. Ngược lại, cầu chì bị cháy sẽ có dải kim loại bị đứt, tan chảy, hoặc vỏ nhựa bị đổi màu do nhiệt độ cao.

Các dụng cụ cần thiết

Bạn không cần những dụng cụ phức tạp. Hầu hết những gì bạn cần đều có sẵn trên xe hoặc rất dễ tìm:

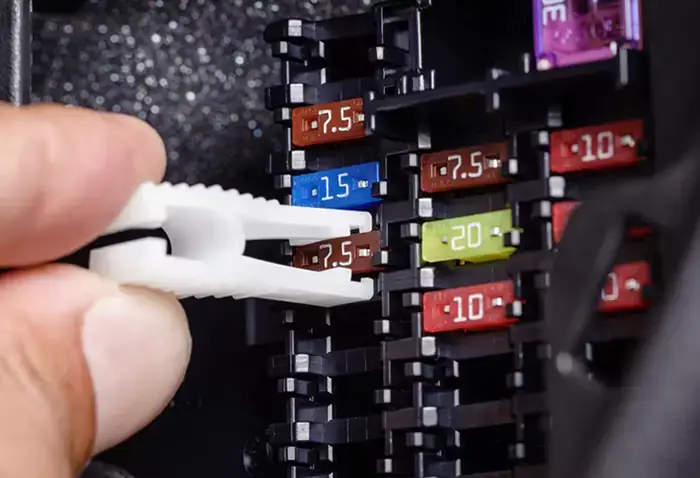

• Kìm nhổ cầu chì (Fuse Puller): Đây là một dụng cụ nhỏ bằng nhựa thường được gắn sẵn trong hộp cầu chì. Nó giúp bạn gắp cầu chì ra một cách an toàn và dễ dàng.
• Cầu chì dự phòng: Luôn là một ý tưởng hay khi mang theo một bộ cầu chì dự phòng với đủ các chỉ số Ampe thông dụng.
• Đèn pin (nếu cần): Hộp cầu chì thường nằm ở những vị trí thiếu sáng.

Quy trình thay thế cầu chì an toàn từng bước

1. Tắt máy và rút chìa khóa: Đây là bước quan trọng nhất để đảm bảo an toàn, ngắt toàn bộ nguồn điện trên xe.
2. Xác định vị trí hộp cầu chì: Dựa vào sách hướng dẫn sử dụng để tìm đúng hộp cầu chì chứa cầu chì của thiết bị bị hỏng.
3. Mở nắp hộp cầu chì: Cẩn thận tháo nắp hộp.
4. Xác định cầu chì cần kiểm tra: Sử dụng sơ đồ trên nắp hộp hoặc trong sách hướng dẫn để tìm đúng vị trí cầu chì.
5. Nhổ cầu chì ra ngoài: Dùng kìm nhổ cầu chì kẹp chặt và rút thẳng cầu chì ra.
6. Kiểm tra cầu chì: Đưa cầu chì ra nơi có đủ ánh sáng và kiểm tra dải kim loại bên trong. Nếu nó bị đứt, bạn cần thay thế.
7. Lắp cầu chì mới: Lấy một chiếc cầu chì mới có cùng chỉ số Ampe (cùng màu sắc) và cắm chặt vào vị trí cũ.
8. Kiểm tra lại hoạt động: Đóng nắp hộp cầu chì, khởi động xe và kiểm tra xem thiết bị đã hoạt động trở lại chưa.

Những sai lầm cần tránh khi xử lý bảng cầu chì

Việc xử lý hệ thống điện luôn tiềm ẩn rủi ro nếu không cẩn thận. Dưới đây là những sai lầm nghiêm trọng bạn cần tuyệt đối tránh.

Sử dụng cầu chì sai Ampe

Đây là sai lầm phổ biến và nguy hiểm nhất. Việc lắp một cầu chì có Ampe cao hơn mức quy định sẽ không bảo vệ được mạch điện. Khi xảy ra quá tải, cầu chì sẽ không “cháy”, khiến dòng điện cao chạy qua dây dẫn, gây nóng, chảy vỏ cách điện và có thể dẫn đến chập cháy toàn bộ hệ thống dây điện của xe. Luôn luôn tuân thủ đúng thông số nhà sản xuất.

Dùng vật liệu khác để “nối tắt” cầu chì

Trong tình huống khẩn cấp, một số người có thể dùng tạm các vật liệu dẫn điện như giấy bạc, dây đồng để nối tắt hai chân của cầu chì bị cháy. Đây là một hành động cực kỳ nguy hiểm, tương đương với việc loại bỏ hoàn toàn chức năng bảo vệ. Nó có thể gây ra hỏa hoạn và phá hủy các bộ phận điện tử đắt tiền.

Bỏ qua nguyên nhân gốc rễ gây cháy cầu chì

Một chiếc cầu chì bị cháy là một triệu chứng, không phải là căn bệnh. Nếu sau khi thay thế, cầu chì mới lại tiếp tục bị cháy ngay lập tức hoặc sau một thời gian ngắn, điều đó cho thấy có một vấn đề nghiêm trọng hơn trong mạch điện (như bị chập dây hoặc một thiết bị nào đó bị lỗi). Trong trường hợp này, bạn cần mang xe đến một garage uy tín như Thiên Minh Autosafety để các chuyên gia kiểm tra và khắc phục triệt để.

Tóm lại, việc tự mình giải thích bảng cầu chì trên xe ô tô không chỉ là một kỹ năng hữu ích mà còn là một phần trách nhiệm của người chủ xe. Bằng cách dành chút thời gian để tìm hiểu về trái tim của hệ thống điện, bạn không chỉ có thể tự xử lý những sự cố nhỏ, tiết kiệm chi phí, mà còn góp phần quan trọng vào việc đảm bảo an toàn cho mọi hành trình. Hãy xem hộp cầu chì như một người bạn đồng hành thầm lặng, luôn sẵn sàng bảo vệ bạn và chiếc xe của bạn khỏi những rủi ro về điện.
