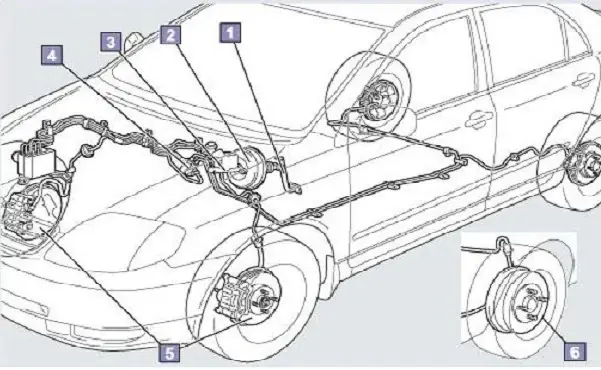

Tổng quan về các hệ thống phanh trên xe ô tô

Hệ thống phanh là một trong những thành phần an toàn quan trọng nhất trên ô tô. Nó không chỉ giúp xe dừng lại mà còn kiểm soát tốc độ, đảm bảo an toàn cho người lái, hành khách và phương tiện khác trên đường. Với sự phát triển của công nghệ, các hệ thống phanh ngày càng trở nên hiện đại, phức tạp và hiệu quả hơn.

Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về các loại hệ thống phanh phổ biến trên xe ô tô, từ cơ bản đến hiện đại, bao gồm cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng thực tế. Nội dung được tổng hợp dựa trên tài liệu kỹ thuật từ các hãng sản xuất và kinh nghiệm thực tế từ các kỹ sư ô tô.

1. Phanh tang trống (Drum Brake)

1.1. Cấu tạo và nguyên lý hoạt động

Phanh tang trống là hệ thống phanh truyền thống, được sử dụng phổ biến trên các dòng xe từ thập kỷ trước và vẫn còn được trang bị trên một số mẫu xe hiện đại, đặc biệt là ở bánh sau.

Cấu tạo chính:

• Tang trống (Drum): Bộ phận hình trống quay cùng bánh xe.
• Guốc phanh (Brake Shoes): Hai má phanh hình cong nằm bên trong tang trống.
• Xi-lanh phanh (Wheel Cylinder): Đẩy guốc phanh ép vào thành tang trống.
• Lò xo hồi vị: Giúp guốc phanh trở về vị trí ban đầu khi nhả phanh.
• Đĩa cân bằng: Phân phối lực đều cho hai guốc phanh.

Nguyên lý hoạt động:

Khi người lái đạp phanh, dầu phanh được dẫn đến xi-lanh bánh xe, đẩy hai guốc phanh hướng ra ngoài ép vào thành trong của tang trống. Lực ma sát giữa guốc phanh và tang trống làm giảm tốc độ quay của bánh xe, giúp xe giảm tốc hoặc dừng lại.

1.2. Ưu điểm và nhược điểm

Ưu điểm:

• Chi phí sản xuất thấp, phù hợp với xe giá rẻ.
• Cấu tạo đơn giản, dễ bảo dưỡng và sửa chữa.
• Tích hợp phanh tay (phanh đỗ) dễ dàng nhờ cơ cấu cơ khí.

Nhược điểm:

• Khả năng tản nhiệt kém do bị bao kín, dễ bị hiện tượng “bụi phanh” và quá nhiệt khi phanh liên tục.
• Hiệu suất phanh giảm khi nhiệt độ tăng cao (hiện tượng fade).
• Khó kiểm soát lực phanh hơn so với phanh đĩa, đặc biệt trên đường trơn trượt.

1.3. Ứng dụng thực tế

• Xe tải nhẹ và xe khách cỡ nhỏ: Do chi phí thấp và đủ đáp ứng nhu cầu phanh.
• Bánh sau của xe con: Giúp giảm chi phí, vì bánh sau chịu lực phanh ít hơn bánh trước (khoảng 30-40%).
• Xe cũ và xe giá rẻ: Như Kia Morning, Hyundai Grand i10 (một số phiên bản).

2. Phanh đĩa (Disc Brake)

2.1. Cấu tạo và nguyên lý hoạt động

Phanh đĩa là hệ thống phanh hiện đại, được trang bị phổ biến trên các xe hiện nay, đặc biệt là ở bánh trước và ngày càng nhiều xe sử dụng phanh đĩa cho cả 4 bánh.

Cấu tạo chính:

• Đĩa phanh (Rotor): Đĩa kim loại quay cùng bánh xe.
• Má phanh (Brake Pads): Hai miếng phanh ép vào hai mặt đĩa.
• Kẹp phanh (Caliper): Chứa piston và má phanh, tạo lực ép lên đĩa.
• Piston: Được đẩy bởi dầu phanh để ép má phanh vào đĩa.

Nguyên lý hoạt động:

Khi đạp phanh, dầu phanh đẩy piston trong kẹp phanh, ép hai má phanh vào hai mặt của đĩa phanh. Lực ma sát giữa má phanh và đĩa phanh làm giảm tốc độ quay của bánh xe.

2.2. Ưu điểm và nhược điểm

Ưu điểm:

• Khả năng tản nhiệt tốt do tiếp xúc trực tiếp với không khí, giảm hiện tượng quá nhiệt.
• Hiệu suất phanh ổn định ngay cả khi phanh liên tục hoặc ở tốc độ cao.
• Phản ứng nhanh, lực phanh phân bố đều, dễ kiểm soát.
• Dễ dàng bảo dưỡng, quan sát tình trạng mòn má phanh.

Nhược điểm:

• Chi phí cao hơn phanh tang trống.
• Dễ bị bám bẩn do cấu tạo hở, nhưng điều này ít ảnh hưởng đến hiệu suất.
• Khó tích hợp phanh tay cơ khí, thường cần hệ thống kéo điện hoặc cơ cấu phụ.

2.3. Các loại phanh đĩa phổ biến

• Phanh đĩa đặc: Dùng cho xe phổ thông.
• Phanh đĩa thông gió: Có rãnh tản nhiệt, dùng cho xe hiệu suất cao.
• Phanh đĩa carbon-gốm: Dùng cho xe thể thao và xe sang trọng, nhẹ và bền nhiệt tốt.

2.4. Ứng dụng thực tế

Có thể bạn quan tâm: Xe Ô Tô Điều Khiển Chạy Bằng Xăng: Cẩm Nang Chi Tiết Cho Người Mới & Chuyên Gia

• Xe du lịch hiện đại: Hầu hết các xe từ hạng B đến hạng D đều dùng phanh đĩa cho bánh trước.
• Xe thể thao và xe sang: Sử dụng phanh đĩa cỡ lớn, nhiều piston (4, 6, 8 piston).
• Xe tải nhẹ đến trung bình: Ngày càng được trang bị để nâng cao an toàn.

3. Hệ thống chống bó cứng phanh (ABS – Anti-lock Braking System)

3.1. Cấu tạo và nguyên lý hoạt động

ABS không phải là một loại phanh riêng biệt, mà là hệ thống hỗ trợ phanh được tích hợp với phanh đĩa hoặc tang trống. Mục tiêu của ABS là ngăn bánh xe bị bó cứng khi phanh gấp, giúp người lái vẫn có thể đánh lái và kiểm soát xe.

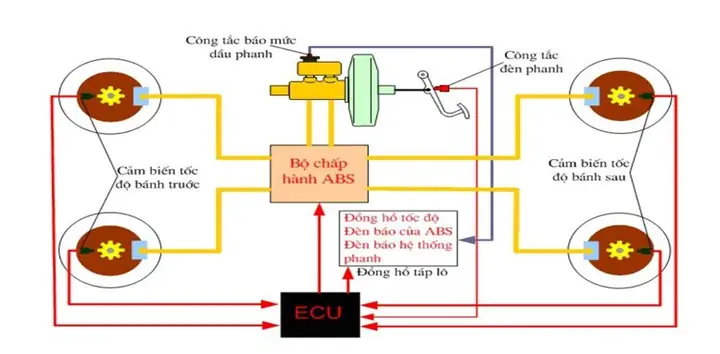

Cấu tạo chính:

• Cảm biến tốc độ bánh xe: Theo dõi tốc độ quay của từng bánh.
• Bộ điều khiển điện tử (ECU): Xử lý dữ liệu từ cảm biến.
• Van điều khiển áp suất dầu phanh: Tăng/giảm áp suất dầu theo lệnh của ECU.
• Bơm thủy lực: Tạo lại áp suất dầu khi van xả áp.

Nguyên lý hoạt động:

Khi đạp phanh gấp, nếu một hoặc nhiều bánh xe có nguy cơ bị bó cứng, cảm biến sẽ gửi tín hiệu đến ECU. ECU lập tức điều khiển các van để giảm áp suất dầu phanh tạm thời, sau đó tăng lại. Quá trình này lặp lại nhiều lần trong một giây (có thể lên đến 15 lần/giây), tạo ra cảm giác giật nhẹ ở chân phanh và tiếng kêu lọc cọc từ hệ thống. Điều này giúp bánh xe không bị trượt, duy trì lực bám và khả năng đánh lái.

3.2. Lợi ích của ABS

• Duy trì khả năng đánh lái khi phanh gấp, tránh va chạm.
• Rút ngắn quãng đường phanh trên đường trơn trượt (nếu người lái không phải là chuyên gia phanh engine brake).
• Tăng độ an toàn chủ động, đặc biệt trong điều kiện thời tiết xấu.

3.3. Lưu ý khi sử dụng ABS

• Không bơm phanh khi ABS đang hoạt động. Hãy đạp mạnh và giữ chân phanh.
• Không nên tắt ABS trừ khi xe bị lún sâu trong bùn hoặc tuyết dày (trong một số trường hợp đặc biệt).
• ABS không làm giảm quãng đường phanh trên mọi loại đường. Trên đường xấu, không đều, hiệu quả có thể giảm.

3.4. Ứng dụng thực tế

• Xe du lịch hiện đại: ABS là trang bị bắt buộc ở nhiều quốc gia.
• Xe tải và xe khách: Được trang bị để nâng cao an toàn khi chở nặng.
• Xe máy phân khối lớn: Cũng được tích hợp ABS để bảo vệ người lái.

4. Hệ thống phân phối lực phanh điện tử (EBD – Electronic Brakeforce Distribution)

4.1. Cấu tạo và nguyên lý hoạt động

EBD là hệ thống bổ sung cho ABS, có nhiệm vụ phân phối lực phanh hợp lý giữa các bánh xe dựa trên tải trọng, tốc độ và điều kiện mặt đường.

Nguyên lý hoạt động:

EBD sử dụng các cảm biến để xác định:

• Tải trọng trên từng trục bánh xe (người và hành lý).
• Tốc độ xe.
• Góc đánh lái.

Từ đó, EBD tính toán và điều chỉnh lực phanh phù hợp cho từng bánh. Ví dụ: khi phanh, trọng lượng dồn về trước, EBD sẽ tăng lực phanh cho bánh trước và giảm lực phanh cho bánh sau để tránh hiện tượng vọt đuôi.

4.2. Lợi ích của EBD

• Cân bằng lực phanh, tránh hiện tượng mất ổn định khi phanh.
• Tối ưu quãng đường phanh.
• Bảo vệ hệ thống phanh khỏi mài mòn không đều.

4.3. Mối quan hệ với ABS

• EBD hoạt động cùng ABS, nhưng EBD có thể hoạt động ngay cả khi ABS không can thiệp.
• ABS ngăn bánh xe bó cứng, EBD phân phối lực phanh hợp lý.

5. Hệ thống phanh khí nén (Air Brake System)

5.1. Cấu tạo và nguyên lý hoạt động

Hệ thống phanh khí nén được sử dụng chủ yếu trên xe tải nặng, xe khách cỡ lớn và xe chuyên dụng. Thay vì dùng dầu phanh, hệ thống này dùng khí nén để truyền lực phanh.

Cấu tạo chính:

• Máy nén khí (Air Compressor): Nén khí và tích trữ vào bình chứa.
• Bình chứa khí nén (Air Tanks): Dự trữ khí nén để sử dụng khi cần.
• Van điều khiển phanh (Brake Valves): Điều chỉnh lượng khí nén đến các bầu phanh.
• Bầu phanh (Brake Chambers): Chuyển đổi áp suất khí thành lực cơ học để tác động lên cơ cấu phanh (thường là tang trống).
• Bộ xử lý nước ngưng (Air Dryer): Loại bỏ hơi ẩm trong khí nén để bảo vệ hệ thống.

Nguyên lý hoạt động:

Khi tài xế đạp phanh, van điều khiển mở ra, cho khí nén từ bình chứa đi đến các bầu phanh. Áp suất khí nén đẩy thanh kéo (pushrod) trong bầu phanh, tác động lên cam hoặc thanh kéo của guốc phanh, làm guốc phanh ép vào tang trống, tạo ra lực hãm.

5.2. Ưu điểm và nhược điểm

Có thể bạn quan tâm: Học Lái Xe Ô Tô Quận 10: Hướng Dẫn Chi Tiết Từ A Đến Z Cho Người Mới Bắt Đầu

Ưu điểm:

• Lực phanh lớn, phù hợp với xe tải nặng.
• An toàn cao: Nếu hệ thống bị rò rỉ khí, phanh tự động được kích hoạt (phanh đỗ) do lò xo tích năng.
• Dễ dàng tích hợp với các hệ thống phụ như phanh khí xả, phanh động cơ.

Nhược điểm:

• Cấu tạo phức tạp, cần bảo dưỡng định kỳ (xả nước, kiểm tra rò rỉ).
• Phụ thuộc vào máy nén khí, nếu hỏng sẽ không có phanh.
• Cần thời gian nén khí, không thể phanh ngay lập tức nếu bình khí yếu.

5.3. Ứng dụng thực tế

• Xe tải nặng (trên 10 tấn): Như xe ben, xe container, xe đầu kéo.
• Xe khách cỡ lớn (trên 30 chỗ): Như xe giường nằm, xe tour.
• Xe chuyên dụng: Xe cứu hỏa, xe cẩu, xe trộn bê tông.

6. Hệ thống phanh điện tử (EBS – Electronic Brakeforce System)

6.1. Cấu tạo và nguyên lý hoạt động

EBS là phiên bản nâng cấp của hệ thống phanh khí nén, sử dụng điều khiển điện tử để thay thế một phần điều khiển khí nén, giúp phản ứng nhanh hơn và chính xác hơn.

Cấu tạo chính:

• Cảm biến lực phanh (Brake Pedal Sensor): Đo mức độ đạp phanh.
• Bộ điều khiển trung tâm (ECU): Xử lý tín hiệu và điều khiển các van điện từ.
• Van điện từ (Solenoid Valves): Điều chỉnh áp suất khí nén đến từng bánh xe.
• Các cảm biến hỗ trợ: Tốc độ xe, tải trọng, gia tốc.

Nguyên lý hoạt động:

Thay vì chỉ dựa vào áp suất khí nén cơ học, EBS sử dụng tín hiệu điện từ bàn đạp phanh gửi đến ECU. ECU tính toán và điều khiển từng van điện từ ở mỗi bánh xe để phân phối lực phanh tối ưu. Nhờ đó, thời gian phản ứng nhanh hơn, lực phanh chính xác hơn và có thể tích hợp với các hệ thống an toàn khác như ESP, ASR.

6.2. Ưu điểm so với phanh khí nén truyền thống

• Thời gian phản ứng nhanh hơn 20-30%.
• Lực phanh phân bố đều và chính xác theo từng bánh.
• Tích hợp dễ dàng với các hệ thống an toàn hiện đại.
• Giảm mài mòn má phanh do điều khiển chính xác.
• Cảnh báo lỗi tự động qua đèn báo trên táp-lô.

6.3. Ứng dụng thực tế

• Xe tải cao cấp: Như Mercedes Actros, Volvo FH, Scania.
• Xe khách cao cấp: Xe giường nằm, xe tour hiện đại.
• Xe buýt thành phố: Yêu cầu phanh chính xác và an toàn cao.

7. Hệ thống phanh khí xả (Exhaust Brake)

7.1. Cấu tạo và nguyên lý hoạt động

Phanh khí xả là hệ thống hỗ trợ phanh chính, thường được dùng trên xe tải và xe khách chạy động cơ diesel. Nó hoạt động bằng cách tăng áp suất trong đường xả, tạo lực cản giúp giảm tốc độ xe mà không cần dùng đến phanh chính.

Cấu tạo chính:

• Van xả (Exhaust Brake Valve): Lắp trên đường ống xả, có thể đóng/mở.
• Bộ điều khiển van: Điều khiển van xả đóng mở theo lệnh của tài xế.
• Cảm biến áp suất và nhiệt độ.

Nguyên lý hoạt động:

Khi tài xế kích hoạt phanh khí xả (thường bằng công tắc trên cabin), van xả sẽ đóng một phần hoặc toàn bộ đường ống xả. Khi piston đi xuống nạp khí, nhưng khí không thoát ra được, tạo ra áp suất cao trong xi-lanh, sinh ra lực cản làm chậm trục khuỷu, từ đó giảm tốc độ xe.

7.2. Ưu điểm và nhược điểm

Ưu điểm:

• Giảm tải cho hệ thống phanh chính, tránh hiện tượng quá nhiệt.
• Tiết kiệm nhiên liệu khi xuống dốc (không cần đạp ga).
• Kéo dài tuổi thọ má phanh và đĩa phanh.

Nhược điểm:

• Chỉ hiệu quả ở tốc độ trung bình đến cao.
• Tạo tiếng ồn khi hoạt động.
• Không thể dùng làm phanh chính để dừng xe hoàn toàn.

7.3. Ứng dụng thực tế

• Xe tải chạy đường dài: Đặc biệt trên cung đường đèo dốc.
• Xe khách chạy tuyến miền núi: Như xe đi Sa Pa, Đà Lạt.
• Xe ben và xe chuyên dụng: Thường xuyên lên xuống dốc.

8. Hệ thống phanh kết hợp với động cơ (Engine Brake)

8.1. Khái niệm và nguyên lý

Engine brake (phanh động cơ) không phải là một hệ thống phanh độc lập, mà là kỹ thuật sử dụng động cơ để hỗ trợ giảm tốc. Khi nhả ga và về số thấp, động cơ hoạt động như một máy nén khí, tạo lực cản giúp xe giảm tốc.

Nguyên lý hoạt động:

• Trên xe diesel: Khi nhả ga, van gió đóng lại, tạo chân không trong đường nạp, tăng lực cản.
• Trên xe xăng: Cảm biến phát hiện nhả ga, ECU ngắt nhiên liệu, xe bị chậm lại do ma sát cơ học và lực cản khí nạp.

8.2. Cách sử dụng hiệu quả

• Xuống dốc: Về số thấp (sử dụng số 2, 3, 4 tùy tốc độ) để tận dụng moment hãm từ động cơ.
• Không về số 0 khi đang chạy: Gây nguy hiểm, mất kiểm soát lực hãm.
• Kết hợp với phanh chính: Dùng engine brake để giảm tốc ban đầu, phanh chính để dừng hoàn toàn.

9. So sánh các hệ thống phanh

Có thể bạn quan tâm: Bạt Phủ Nóc Xe Ô Tô Suv 5 Chỗ: Hướng Dẫn Lựa Chọn Và Sử Dụng Hiệu Quả Để Chống Nóng

10. Lời khuyên từ chuyên gia kỹ thuật

10.1. Cách nhận biết hệ thống phanh đang gặp sự cố

• Đèn cảnh báo phanh trên táp-lô sáng.
• Tiếng kêu ken két khi đạp phanh → má phanh mòn.
• Chân phanh mềm hoặc phải đạp sâu → có không khí trong hệ thống dầu.
• Xe bị lệch khi phanh → má phanh mòn không đều hoặc kẹt piston.
• Mùi khét khi phanh → phanh bị bó hoặc quá nhiệt.

10.2. Bảo dưỡng hệ thống phanh định kỳ

• Thay dầu phanh: 2 năm/lần hoặc theo khuyến cáo nhà sản xuất.
• Kiểm tra má phanh: 10.000 – 20.000 km.
• Kiểm tra đĩa phanh: Xem có mòn, nứt, cong vênh không.
• Xả nước bình khí nén: Đối với xe dùng phanh khí nén.
• Kiểm tra cảm biến ABS: Định kỳ khi thay dầu máy.

10.3. Kinh nghiệm lái xe an toàn

• Duy trì khoảng cách an toàn với xe phía trước.
• Sử dụng phanh kết hợp: Engine brake khi xuống dốc, phanh chính khi cần dừng.
• Không tải quá trọng tải cho phép → ảnh hưởng lớn đến hiệu suất phanh.
• Lắng nghe tiếng phanh: Nếu có tiếng kêu bất thường, hãy kiểm tra ngay.

11. Câu hỏi thường gặp (FAQ)

1. Phanh đĩa có thực sự tốt hơn phanh tang trống?

Trả lời: Về cơ bản, phanh đĩa có hiệu suất tốt hơn, đặc biệt là khả năng tản nhiệt và duy trì hiệu quả khi phanh liên tục. Tuy nhiên, phanh tang trống vẫn có chỗ đứng nhờ chi phí thấp và phù hợp với xe tải nhẹ, xe giá rẻ.

2. ABS có làm ngắn quãng đường phanh không?

Trả lời: Không nhất thiết. ABS chủ yếu giúp duy trì khả năng đánh lái khi phanh gấp. Trên đường trơn, ABS có thể làm ngắn quãng đường phanh. Trên đường khô, một số tài xế giỏi có thể phanh ngắn hơn bằng kỹ thuật “bơm phanh”, nhưng khó kiểm soát hướng đi.

3. Xe tải lớn có nên dùng phanh đĩa thay vì tang trống?

Trả lời: Nên. Nhiều xe tải hiện đại đã chuyển sang dùng phanh đĩa do hiệu suất cao, an toàn tốt hơn và phù hợp với tiêu chuẩn khí thải. Tuy nhiên, chi phí bảo dưỡng có thể cao hơn.

4. EBS có cần bảo dưỡng đặc biệt không?

Trả lời: Có. EBS là hệ thống điện – khí nén phức tạp, cần kiểm tra định kỳ các cảm biến, van điện từ và phần mềm điều khiển. Nên bảo dưỡng tại garage có thiết bị chẩn đoán chuyên dụng.

5. Làm sao biết xe mình dùng hệ thống phanh gì?

Trả lời: Bạn có thể:

• Kiểm tra tài liệu hướng dẫn sử dụng xe.
• Nhìn trực tiếp vào bánh xe: Nếu thấy đĩa kim loại và kẹp phanh → phanh đĩa. Nếu thấy vỏ bao kín hình trống → phanh tang trống.
• Tra cứu thông số kỹ thuật trên website hãng xe hoặc tại Thiên Minh Autosafety để được tư vấn chính xác.

12. Kết luận

Hiểu rõ về các hệ thống phanh trên xe ô tô không chỉ giúp bạn lựa chọn xe phù hợp mà còn là kiến thức quan trọng để lái xe an toàn và bảo dưỡng xe đúng cách. Từ những hệ thống cơ bản như phanh tang trống, phanh đĩa đến các công nghệ hiện đại như ABS, EBS, phanh khí nén, mỗi loại đều có vai trò và ứng dụng riêng biệt.

Để đảm bảo an toàn tối đa, hãy:

• Lái xe đúng kỹ thuật, kết hợp các loại phanh hiệu quả.
• Bảo dưỡng định kỳ hệ thống phanh theo khuyến cáo.
• Lắng nghe và phản ứng nhanh với các dấu hiệu bất thường.

Nếu bạn đang tìm kiếm các giải pháp an toàn và phụ kiện ô tô chất lượng, hãy tham khảo các sản phẩm tại Thiên Minh Autosafety – nơi cung cấp các thiết bị an toàn ô tô chính hãng, được kiểm định nghiêm ngặt.

Cập Nhật Lúc Tháng 12 5, 2025 by Huỳnh Thanh Vi
